Hardware-Installation

4.1

Montage

Das Fieldgate FXA720 ist für den Einbau im Schaltschrank zur Montage auf DIN-Trageschienen
TS35 (EN50022) vorgesehen.
• Die Kühlung erfolgt über Konvektion. Daher ist das Gerät so einzubauen, dass die vertikalen
Lüftungsschlitze oben und unten sind.
• Vergewissern Sie sich, dass ein Belüftungsraum von mindestens 30 mm oberhalb und
unterhalb des Gerätes besteht.
• Ein seitlicher Abstand ist nicht erforderlich.
ON FAIL
ETH RUN
L+
M

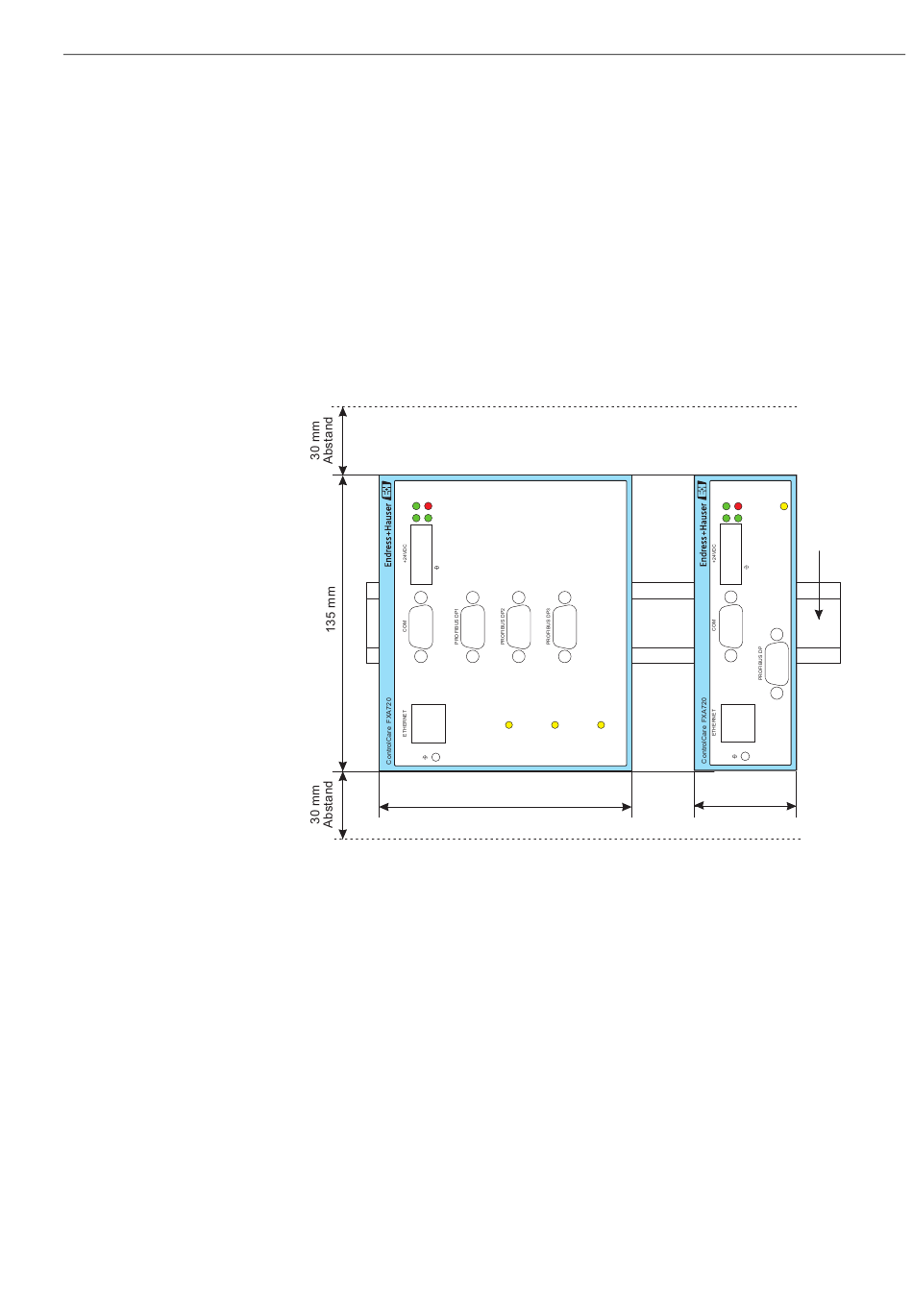

Abb. 4-1: Abmessungen und Abstände zur Fieldgate-Montage
DP1 DP2 DP3
111 mm
4 Hardware-Installation
ON FAIL DP
ETH RUN
35 mm
Hutschiene
L+
M
46.5 mm
