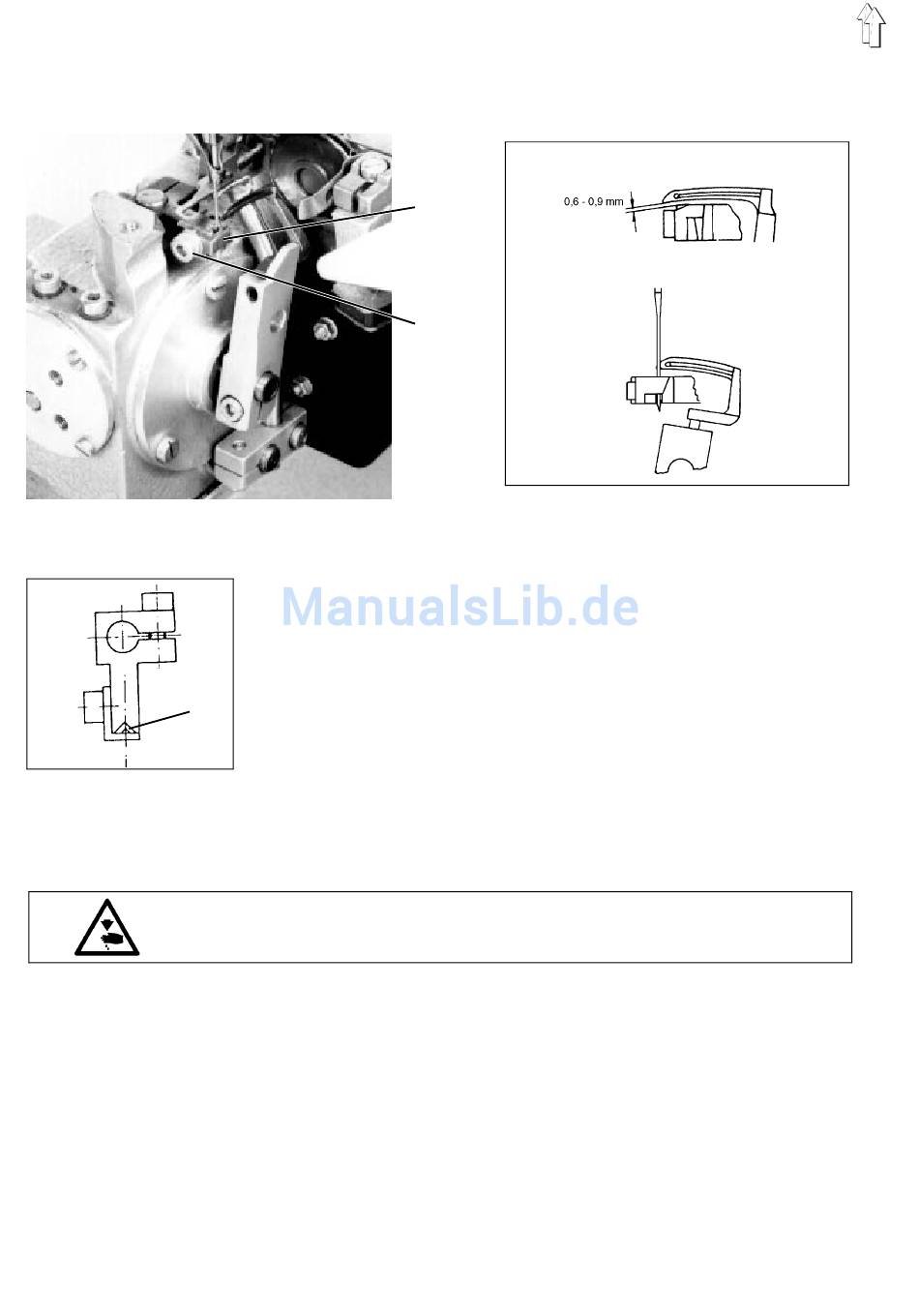

2.4.6
Nadelschutz
14
Durch den kontinuierlichen Transport des Nähkopfes wird die Nadel
unterhalb der Nähgutebene abgedrängt. Die Nadel muß deshalb
entsprechend geführt werden, wenn sich die Greiferspitze an der
Hohlkehle der Nadel vorbei bewegt.
Der Greifer soll sich in einem Abstand von 0,6 - 0,9 mm über dem
Nadelschutz bewegen.
Die Nadelspitze soll ohne Abdrängung am Nadelschutz 1 anliegen,
1
wenn sich die Greiferspitze hinter der Nadel befindet und mit der
linken Nadelseite fluchtet.
In Nadeltiefstellung soll der vordere Teil des Nadelschutzes einen
Abstand von 0,3 mm zur Nadel haben.
Vorsicht Verletzungsgefahr!
Vor dem Einstellen Hauptschalter ausschalten.
–
Schraube 2 lösen und die Position des Nadelschutzes
entsprechend ändern.
1
2
