2.2 Nähfuß
2.2.1 Nähfuß Druck
2.2.2 Hublage des Nähfußes
2.2.3 Höheneinstellbereich des Nähfußes
6
2
1

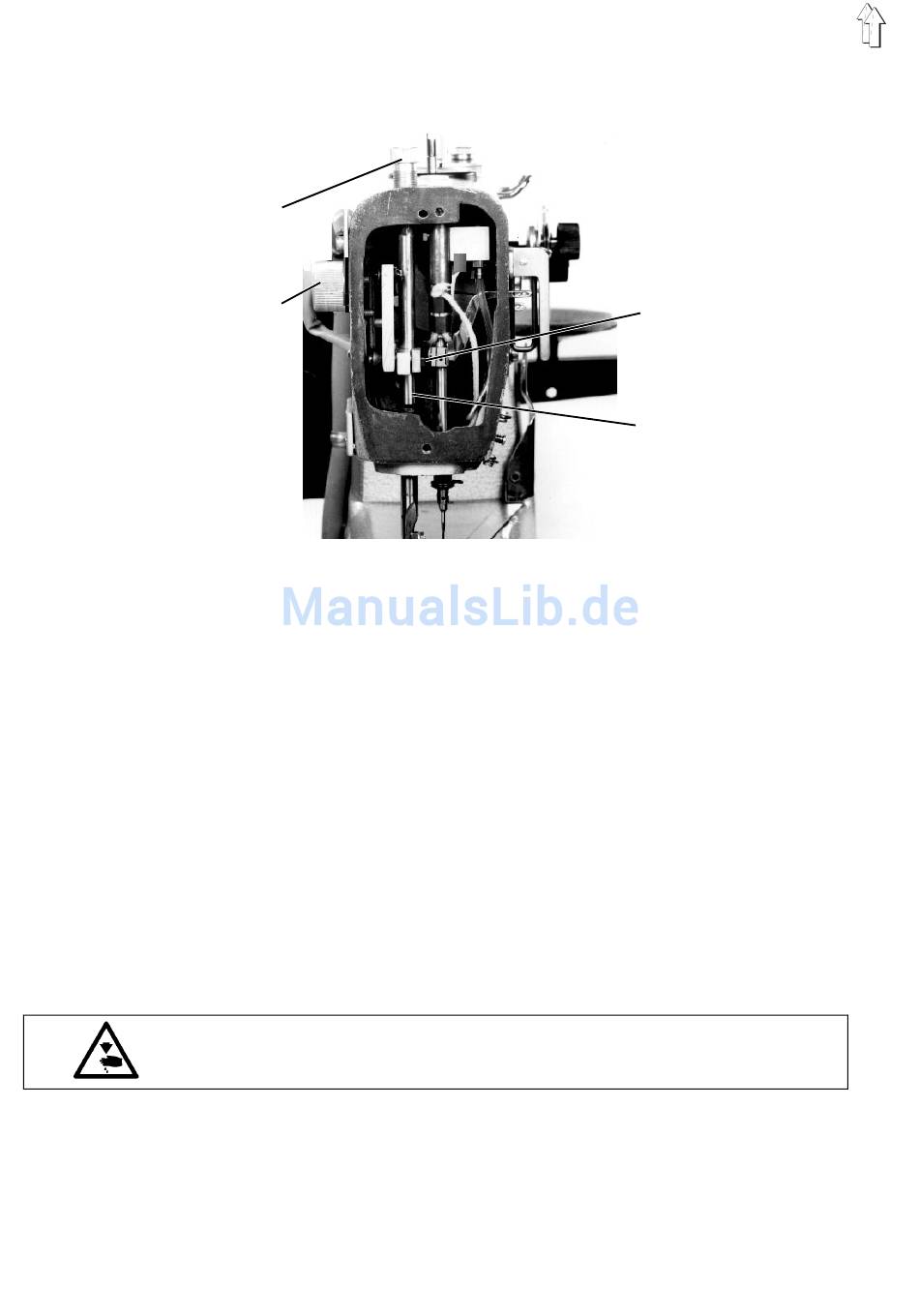

Der Nähfuß soll dem Betätigungsmechanismus bei seiner Abwärts-
bewegung folgen.
Ein zu geringer Druck kann zu Fehlstichen führen.
–
Rändelschraube 2 entsprechend verdrehen.
Der Nähfuß soll in seinem unteren Totpunkt das Nähgut leicht
berühren.
–
Handrad in Drehrichtung drehen, bis der Nähfuß seine unterste
Stellung erreicht hat.
–
Stellrad 1 so verstellen, daß der Nähfuß das Nähgut leicht berührt.
Der Nähfuß soll im unteren Totpunkt einen Abstand von 0,5 mm zum
Stichlochpilz haben, wenn die niedrigste Hublage eingestellt ist.
Vorsicht Verletzungsgefahr !
Vor dem Einstellen Hauptschalter ausschalten.
–
Mit Stellrad 1 die niedrigste Hublage einstellen.
–
Nähfuß mit dem Handrad in die tiefste Stellung bringen.
–
Schraube 3 lösen und die Höhe der Stoffdrückerstange 4
entsprechend einstellen.
3
4
