| Anleitung zur Entladung auf der Baustelle, Installation und Anschluss
Vorsicht
Das Glykol darf keine Zusätze enthalten. Es darf kein Autoglykol verwendet werden.
Eine automatische Entlüftung muss am höchsten Punkt der 2 Rohre (Vor- oder Rücklauf) installiert werden.
H.4.4.3.3 Mischventilmotor und Heizventil
Ventil und Stellantrieb sind nicht montiert. Es sind Zwei- oder Dreiwegeventile verfügbar.
H.4.4.3.4 Mischventilmotor und Kühlventil
Ventil und Stellantrieb sind nicht montiert. Es sind Zwei- oder Dreiwegeventile verfügbar.
H.4.5 Kondensatablauf
Tropfwannen für Kondenswasser sind unter dem Plattenwärmeübertrager und unter dem Kühlregister (auch bei KVS-
Kühlern) installiert. Jede Tropfwanne ist mit einem Ablauf versehen. Ein Siphon ist immer erforderlich. Um Vereisungen
und Frostschäden an Wasserabscheidern und Rohren zu verhindern, wird eine ausreichende Isolierung empfohlen. Die
Installation einer Heizung zwischen Isolierung und Siphon/Rohren kann ebenfalls erforderlich sein. (Isolierung, Heizung
und Heizungsregler werden nicht von Systemair geliefert.)

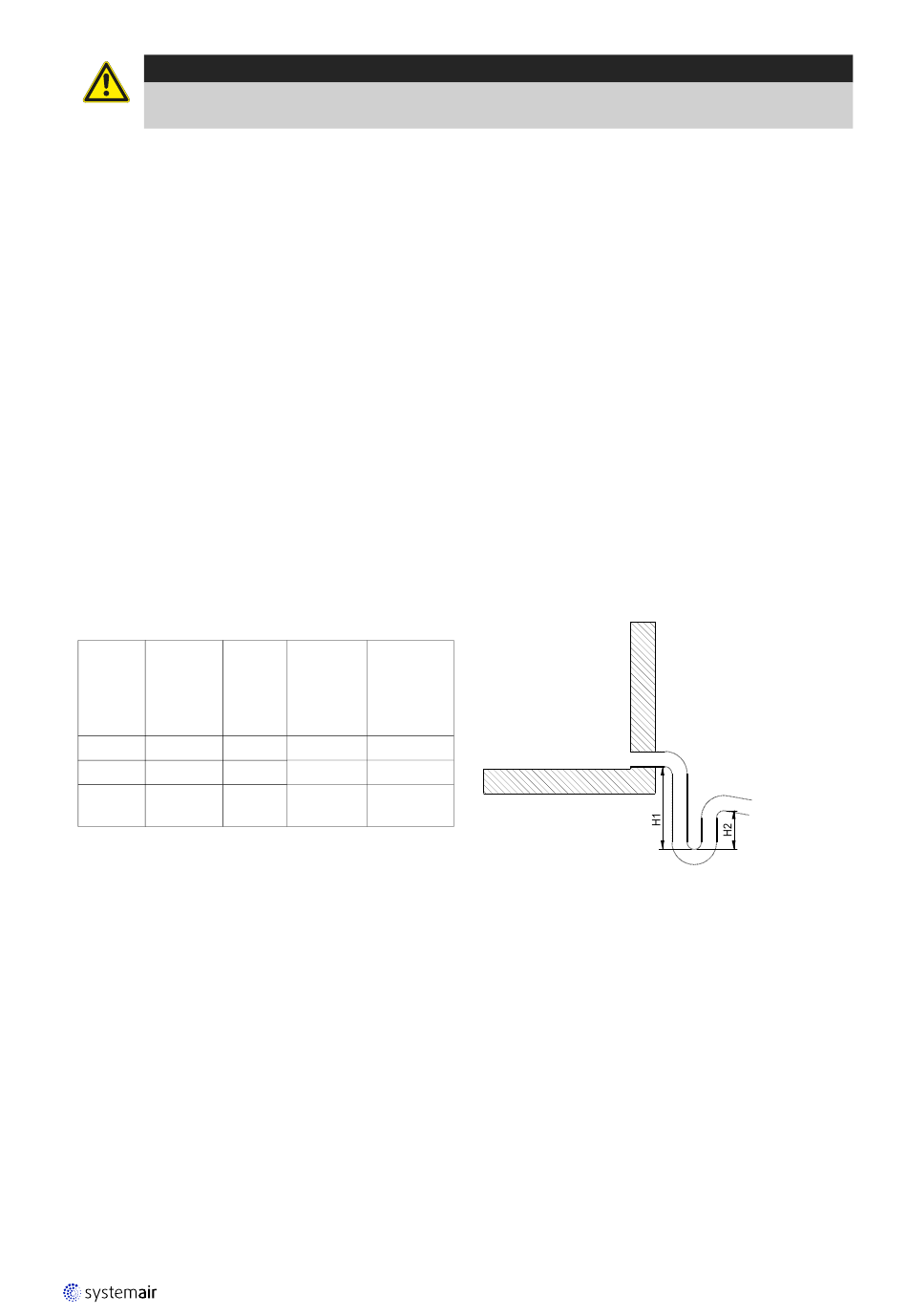

H.4.6 Kondenswasserablauf vom Plattenwärmeübertrager
Das Kondensat aus dem Plattenwärmeübertrager oder dem KV-Systems wird in einer Wanne gesammelt. Durch starken
Unterdruck in diesem Bereich wird das Ablaufen des Kondensats durch den Ablauf verhindert. Ein Wasserabscheider
mit ausreichendem Verschlusspegel wird benötigt, um sicherzustellen, dass Kondensat aus dem Gerät austritt. Der Ver-
schlusspegel des Siphon muss richtig bestimmt werden, damit das Wasser sicher abließen kann. (Siehe Abbildung und
bestimmen Sie den minimalen Verschlusspegel gemäß der Tabelle.) Der Rohrdurchmesser von Siphon und Abwassersy-
stem muss mit dem Rohrdurchmesser des Ablaufstutzen an der Wanne übereinstimmen.
Bitte denken Sie daran, zu überprüfen, ob der Siphon mit Wasser gefüllt ist.
Tabelle 1 Unterdruck P (Pa)
P H1
Mini-
mum
500 Pa 100 mm
750 Pa 150 mm
1000P- 190 mm
a
Die erforderliche Verschlusshöhe entspricht H1 minus H2
- zum Beispiel für einen Unterdruck von 500 Pa - gleich
50 mm, die Wassersäule ist dann 60 mm, weil die 50 mm
einem Unterdruck entsprechen, der das Wasser um 50
mm anhebt und eine Überhöhe von 10 mm lässt das
Wasser dann durch den Siphon in die Kanalisation
abfließen.
Bei einem Unterdruck von 750 Pa ermöglicht eine Über-
höhe von 20 mm, dass das Wasser durch den Siphon in
die Kanalisation abfließt.
H2 H1 minus
Höhe des
H2
Ablaufroh-
Ver- res
schluss-
höhe
40 mm 60 mm 10 mm
55 mm 95 mm 20 mm
70 mm 120 mm 20 mm
