Die Trapezdachplatten werden mit farbbeschichteten, selbstschneidenden Schrauben mit Dichtungsring befestigt.
9.8

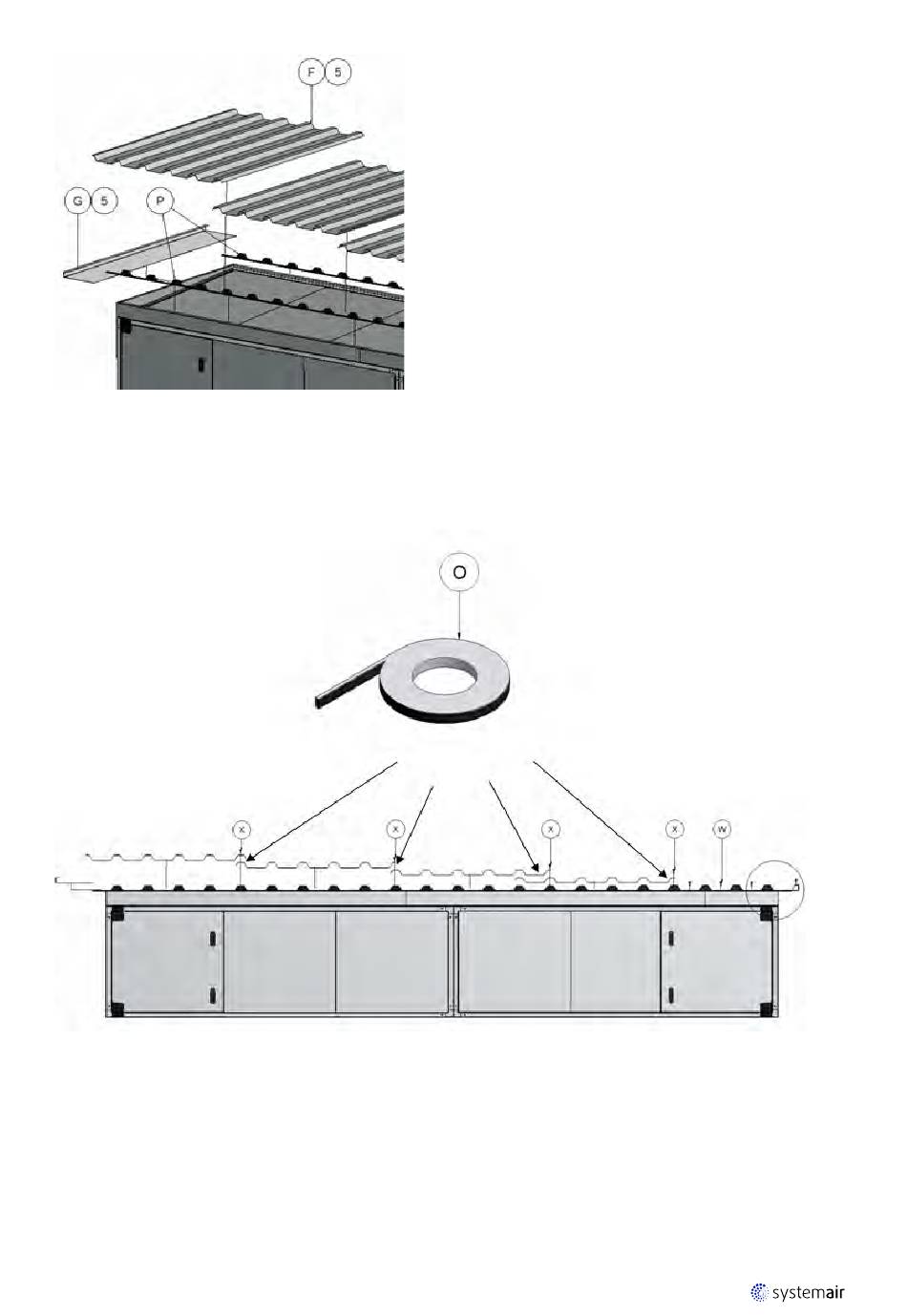

Schaumstoffdichtungen zwischen den Dachplatten

Die selbstklebenden Schaumstoffdichtungen – O - werden in die unteren Sicken eingeschoben, um dem Dach mit
geringem Gefälle eine ausreichende Wasserdichtigkeit und Abdichtung zu ermöglichen.
9.9 Montage der Dachplatten - Überlappung von 2 Rippen bei manchen Platten
Die Plattenbreite beträgt immer 1025 mm. Um die benötigte Dachlänge zu erhalten, muss bei einigen Platten eine
Überlappung von 2 Rippen erfolgen (s. Zeichnung oben).
9.10 Montage Überhangprofil – G5 am anderen Ende des Gerätes
Wenn die letzte Trapezplatte auf dem Gerät aufgelegt wird (in diesem Beispiel F5), wird das zweite Überstandprofil G5
unter die Trapezdachplatte geschoben und mit farbbeschichteten, selbstschneidenden Schrauben mit Dichtungsring
befestigt werden. Die Montage des Überstandprofils unter die Trapezdachplatte erfolgt wie am anderen Ende des
Gerätes.
output | 11
Montage des Blechdachs bei den Gerätegrößen 10 – 44 |
9-8
