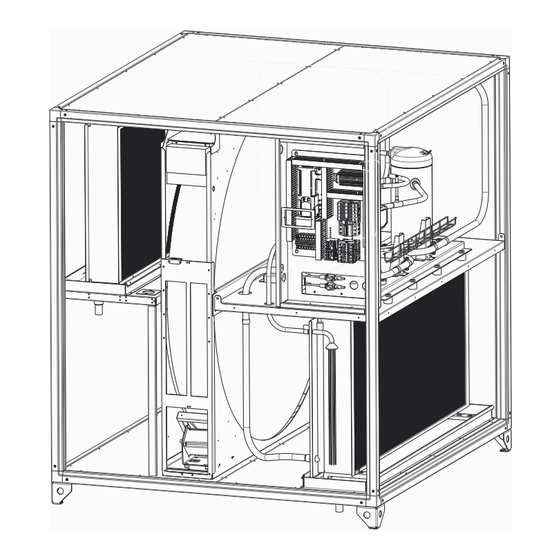

In Geniox- oder Geniox Core-Lüftungsgeräten integriertes
Wärmepumpensystem
DE
Bedienungsanleitung
Artikelnummer dieser Anleitung 909253742
Aus dem Englischen übersetztes Dokument | Version 1.01.17
Auftragsnummer output

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SystemAir Geniox 24

Inhaltszusammenfassung für SystemAir Geniox 24

  • Seite 1 In Geniox- oder Geniox Core-Lüftungsgeräten integriertes Wärmepumpensystem Bedienungsanleitung Artikelnummer dieser Anleitung 909253742 Aus dem Englischen übersetztes Dokument | Version 1.01.17 Auftragsnummer output...
  • Seite 2 Im Streitfall hat nur die englische Fassung Gültigkeit. Die übersetzten Fassungen haben bei Streitigkeiten keine Gültigkeit. output | 1.01.17...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Reversible Wärmepumpe zum Kühlen oder Heizen ..................1 Wärmepumpenkreislauf......................2 2 Geräte mit integrierter reversiblen Wärmepumpe ohne Systemair Access-Regelung .........3 3 Elektrische Dokumentation ........................4 4 Steuersignale............................4 5 Interner Regler für Verdichtersystem......................5 Hintergrundbeleuchtung der Anzeige ...................5 6 Menü – Darstellung der Menüstruktur zur Anleitung des Benutzers ...............6 7 Startanzeige, Hauptmenü...

  • Seite 5: Reversible Wärmepumpe Zum Kühlen Oder Heizen

    Leistungsregelung des digitalen Scroll-Verdichters und des zusätzlichen Ein/Aus-Verdichters in den Geräten Geniox 10 bis Geniox 24. Das System erzeugt über ein Steuersignal von 0 bis 10 V DC genau die vom Hauptreg- ler des Lüftungsgeräts angeforderte Leistung.

  • Seite 6: Wärmepumpenkreislauf

    | Reversible Wärmepumpe zum Kühlen oder Heizen Wärmepumpenkreislauf output | 1.01.17...

  • Seite 7: Geräte Mit Integrierter Reversiblen Wärmepumpe Ohne Systemair Access-Regelung

    Geräte mit integrierter reversiblen Wärmepumpe ohne Systemair Access-Regelung | Geräte mit integrierter reversiblen Wärmepumpe ohne Systemair Access- Regelung 1. Die Start-/Stopp-Hysterese ist in die Wärmepumpen-Regelung integriert. Das bedeutet, dass die beste Möglichkeit zur Leistungsregelung darin besteht, das Startsignal auszulösen, wenn mehr als 0 % Leistungsbedarf besteht. Das be- deutet, es gibt keine Hysterese beim Start/Stop oder bei 0-10 V Leistungssignalen (bitte noch Punkt 2 beachten).

  • Seite 8: Elektrische Dokumentation

    | Elektrische Dokumentation Elektrische Dokumentation Der Schaltplan der integrierten Regelung steht als separates Dokument zur Verfügung. Beim Einschalten der Stromversorgung leuchtet die 2-teilige LED-Anzeige am Regler mit durchlaufenden Punkten so- lange auf, bis der Regler und die Anzeige betriebsbereit sind. Steuersignale Signal: Klemmen:...

  • Seite 9: Interner Regler Für Verdichtersystem

    Interner Regler für Verdichtersystem | Interner Regler für Verdichtersystem Bedieneinheit pGD1, im integrierten Schaltschrank angeordnet Die Bedieneinheit hat Tasten mit folgenden Funktionen: Liste der aktiven Alarme anzeigen Alarme manuell zurücksetzen - Alarm Servicemenü aufrufen - Prg Auf die vorherige Bildschirmseite zurückkehren - Esc Zwischen den Bildschirmseiten navigieren oder Werte erhöhen/verringern - Auf...

  • Seite 10: Menü - Darstellung Der Menüstruktur Zur Anleitung Des Benutzers

    | Menü – Darstellung der Menüstruktur zur Anleitung des Benutzers Menü – Darstellung der Menüstruktur zur Anleitung des Benutzers output | 1.01.17...

  • Seite 11: Startanzeige, Hauptmenü

    Startanzeige, Hauptmenü | Startanzeige, Hauptmenü Der folgende Bildschirm zeigt ein Beispiel des Hauptdisplays mit einem aktiven Gerät, bei der die verwendeten Felder und Symbole hervorgehoben sind. 1. Datum und Zeit 2. Aktueller Gerätestatus: Gerät AUS Sommermodus (Kühlen) output | 1.01.17...

  • Seite 12: Statusmenüs

    | Statusmenüs Wintermodus (Heizen) Enteisung läuft 3. Gerätestatus a. Verdichter in Betrieb und digitale Leistung. Digital 35 % Ausgang, festgelegte Einstellung Aus) b. Timer in Betrieb, min. Ein/Aus-Zeit, min. Zeit zwischen Startvorgängen c. Überhitzungs- und Expansionsventil werden geöffnet 4. Anfrage Systemleistung und Ist-Ausgangsleistung a.
  • Seite 13 Statusmenüs | • EZ8:LoDscgP: Niedriger Verflüssigungsdruck • EZ9:LoSuctP: Niedriger Verdampfungsdruck 6. Ansauggas-Temperatur 7. Verdampfungsdruck und -temperatur Überblick Expansionsventil: 1. Ist-Überhitzung 2. Ansauggas-Temperatur 3. Ventilöffnungsmodus, Prozentzahl und Stufen; 4. Ventilstatus: • Schließen: Ventil geschlossen • Stand-by: Position Systemstopp • Pos: fixierte Position während der Sequenz •...
  • Seite 14 | Statusmenüs Anzeige Status Verdichter 2 Ein/Aus Betriebsstunden Ein stark zusammengefasster Überblick über den Enteisungsstatus 1. Aktuell ausgeführte Phase, Ist-Ausgangsleistung des Systems 2. Kurzbezeichnung der Phase/Beschreibung, Dauer der Phase, deaktivieren = nicht aktiv 3. Position des Expansionsventils, Heizen/Kühlen 4. Ist-Verdampfungstemperatur 5.
  • Seite 15 Statusmenüs | Verdampfungsdruck und -temperatur Ansauggas-Temperatur Verflüssigungsdruck und -temperatur Ablufttemperatur Verdichter 1 Ablufttemperatur Verdichter 2 und 3 (nicht in Gebrauch) Flüssigkeitstemperatur und Unterkühlung Sonden U8 und U9 nicht in Gebrauch Enteisungs- und Temperatursensor Vorgabe Leistungsanforderung AktuelleGRenzwerte für Rampen output | 1.01.17...

  • Seite 16: Service

    | Service Status der Digitaleingänge Softwareversion und Status des Speichers Service Durch Betätigen der Programmiertaste wird unabhängig von der angezeigten Bildschirmseite der Bildschirm zur Pass- worteingabe aufgerufen, über den der Zugriff auf das unten dargestellte Menü für die Service-Ebene möglich ist. Geben Sie das Passwort „1111“...

  • Seite 17: Manueller Betrieb

    Manueller Betrieb | Manueller Betrieb Im Menü „Manueller Betrieb“ ist es möglich, die Komponenten manuell zu bedienen. Der Techniker kann den Betrieb der Komponenten manuell steuern. Dieses Verfahren ist für den Test bei der jährlichen Wartung mit Überprüfung aller Sicherheits- und Kontrollfunktionen oder nach dem Austauschen von Komponenten relevant. Menüs wie folgt: Auf dem Startbildschirm oben: Status Verdichter 1.

  • Seite 18: Einstellung Von Datum, Uhrzeit Und Format

    | Einstellung von Datum, Uhrzeit und Format Kanal NO2: Digitales Ventil Kanal NO3: Vierwegeventil Kanal NO7: Allgemeiner Alarm: Kanal NO9: Enteisung/Start aktiv Kanal NO11: Verdichter 1 Kanal NO12: Verdichter 2 Einstellung von Datum, Uhrzeit und Format Steht nur in Englisch zur Verfügung Handhabung des Expansionsventils: Sie können nur wenige der Ventile austauschen und wir raten von jeglichem Ventiltausch ab.
  • Seite 19 Handhabung des Expansionsventils: | PID-Parameter für SH-Regelung können nicht geändert werden Wenn große Abweichungen bei der SH-Regelung vorliegen, wird das Ventil in höheren Stufen verschoben. Diese Ein- stellung kann nicht geändert werden. Sicherheitslimits und Ventilkonfiguration können nicht geändert werden output | 1.01.17...

  • Seite 20: Handhabung Von Verdichtern

    | Handhabung von Verdichtern Handhabung von Verdichtern Wir empfehlen, keine der Einstellungen zu ändern (mit Ausnahme der Einstellungen im ersten Menü), da ansonsten das System beschädigt werden könnte. Auswahl des Gerätetyps: Kühlung und Heizung, nur Heizung oder nur Kühlung Wenn Heizen möglich ist, kann ausgewählt werden, nur einen Verdichter im Heizmodus zu betreiben. Der Betrieb von mehr als einem Verdichter im Heizmodus deutet meist darauf hin, dass in der Abluft hinter dem Wärmerückgewinnung nicht mehr ausreichend Energie zur Rückgewinnung vorhanden ist.
  • Seite 21 Handhabung von Verdichtern | Innerhalb 1 Stunde sind maximal 3 automatische Neustarts zulässig. Danach wird das Gerät mit Daueralarm gestoppt. Aufgrund von Vorbeugungsfunktionen im Regelsystem können nur extreme Änderungen der Betriebsbedingungen ei- nen HP-Alarm auslösen. Es ist möglich, einen Mindestgrenzwert für die Verdampfungstemperatur festzulegen. Wird diese Temperatur erreicht, dann wird die Abgabeleistung reduziert.

  • Seite 22: Handhabung Der Enteisung

    | Handhabung der Enteisung Handhabung der Enteisung Wenn das Gerät nur zur Kühlung konfiguriert wurde, ist dieses Menü deaktiviert. Wir empfehlen, die Werte nicht zu ändern, es sei denn, Sie haben Kenntnisse zur vollständigen Funktionsweise. Sie können mehrere verschiedene Optionen auswählen: 1.

  • Seite 23: Beschreibung Der Enteisungsphasen

    Handhabung der Enteisung | Die Abgabeleistung weist einen Faktor zwischen 1,0 und 1,5 (mehrere Anford.) auf. Der angeforderte zugehörige Faktor zuzüglich 2.0 (Z) wird mit der aktuellen Verdampfungstemperatur (integriert) mul- tipliziert und davon der Grenzwert subtrahiert. Y= 1, Funktion nicht in Gebrauch. Dieses Ergebnis wird dem letzten Er- gebnis hinzuaddiert und so weiter.
  • Seite 24 | Handhabung der Enteisung Die maximale Wert bis zur Aktivierung einer Enteisungssequenz (Q) kann dynamisch (wechselnd) eingestellt werden. Dies hängt von der Dauer der Umkehrphase in der Enteisungssequenz ab. Wenn die Enteisungsdauer kurz ist, ist die Grenzwert für den nächsten Enteisungsvorgang höher und umgekehrt. Dies dient dazu, das Gerät an verschiedene Be- dingungen und Änderungen im Laufe des Jahres anzupassen.

  • Seite 25: Handhabung Der Ein-/Ausgänge

    Handhabung der Ein-/Ausgänge | Sie können festlegen, welcher Betriebszustand den Digitalausgang „Enteisung aktiv“ aktivieren soll. Sie können für das System eine automatische Abschaltung festlegen, wenn die Betriebsbedingungen nicht für einen fortlaufenden effizienten Betrieb geeignet sind. Das bedeutet, es liegt ein geringes Energieniveau im Abluft zur Rückge- winnung von Energie vor, was zu einem eher geringen COP-Faktor führt.

  • Seite 26: Alarm

    | Alarm Alarm 16.1 Alarm Durch Betätigen der Alarmtaste können Sie alle aktiven Alarme anzeigen. 1. Alarm 1 von 2 aktiven Alarmmeldungen, die noch nicht zurückgesetzt wurden. Alarmnummer aus nachfolgender Liste 2. Uhrzeit und Datum des Alarms 3. Alarmart 4. Betriebsbedingungen zum Zeitpunkt der Alarmmeldung 16.2 Alarmprotokoll Sie können das Alarmprotokoll aufrufen, indem Sie die Entertaste drücken.

  • Seite 27: Wartung

    Wartung | AL013 180s Alarm niedriger Druck (LOP) Kreislauf AUS AL014 180s Alarm maximaler Betriebsdruck Kreislauf AUS AL015 180s Niedrige Ansaugtemp. -20 °C, von EVD Kreislauf AUS AL016 Hoher Abluftdruck im Einsatzbereich Kreislauf AUS 600 s AL017 Niedriger Abluftdruck im Einsatzbereich Kreislauf AUS 3 Versuche AL018...

  • Seite 28: Typenschilder

    | Typenschilder Wärmepumpe bei Geniox-Lüftungsgeräten 11,8 20,5 22,0 25,0 Kältemittel R410a Auslegungsdruck 42 bar. Testdruck nach Reparatur mit Entleeren des Kältemittels für die Baugrößen 10, 11, 12, 14, 16, 18 und 20: 30,8 barverbinden. Testdruck nach Reparatur mit Entleeren des Kältemittels für die Baugrößen 22 und 24: 32,5 barverbinden.
  • Seite 29 Typenschilder | output | 1.01.17...
  • Seite 30 output | 1.01.17...
  • Seite 31 output | 1.01.17...
  • Seite 32 Systemair Schweiz AG Systemair GmbH Systemair GmbH Wüeristrasse 41 Kolpingstrasse 14 Seehöfer Str. 45 1230 Wien 8107 Buchs /ZH DE-97944 Boxberg Tel: +41 (0) 43 411 11 77 Tel: +43/(0)5/91900-0 Tel.: 07930/92 720 info@systemair.ch office@systemair.at info@systemair.de www.systemair.de www.systemair.ch www.systemair.at...
