CONFIGURAZIONE INIZIALE

Disimballare il monitor ICP
1
AVVERTENZA: Utilizzare solo accessori approvati da Codman con il monitor ICP (vedere la sezione Accessori raccomandati e
informazioni sul riordino).
Rimuovere il contenuto dalla scatola di trasporto e verificare che siano inclusi i seguenti elementi:
• Monitor ICP CereLink (RIF 82-6820)
• Cavo di alimentazione con spina dell'adattatore specifica per paese (RIF 82-6822)
• Batteria ricaricabile agli ioni di litio già installata (RIF 82-6824)
• Cavo di prolunga (RIF 82-6845)
• Manuale per l'utente
Dopo aver estratto il contenuto, ispezionare gli elementi per verificare l'eventuale presenza di danni. Se si rilevano danni,
notificarlo al trasportatore e al fornitore. Conservare tutto il contenuto e le scatole di trasporto per l'esame.
Preparare la spina dell'adattatore del cavo di alimentazione
2
Estrarre il cavo di alimentazione dalla confezione e collegare la spina o il cavo dell'adattatore specifici per paese
all'alimentatore.
Collegare il monitor ICP all'alimentazione CA
3
Collegare l'alimentatore al monitor ICP inserendo l'estremità del connettore nell'ingresso di alimentazione (vedere Figura 2). Inserire
la spina elettrica con messa a terra (con tre o più pin/contatti elettrici a seconda della regione geografica) del cavo di alimentazione
in una presa a muro con messa a terra e assicurarsi che la spia dell'indicatore di alimentazione sia verde. Utilizzare il meccanismo di
ritenzione del cavo di alimentazione (vedere Figura 3) per evitare che il cavo di alimentazione si stacchi dal monitor ICP.
Utilizzare solo l'alimentatore ICP CereLink fornito.
• Utilizzare solo la connessione di alimentazione CereLink, che fornisce tre o più pin/contatti
elettrici a seconda della regione geografica.
• Collegare solo alle prese "hospital grade" o "hospital only".
Non tentare di bypassare il contatto di messa a terra dell'alimentatore CereLink usando un adattatore.
Simbolo di messa a terra. La spina di collegamento deve avere tre o più pin/contatti elettrici.

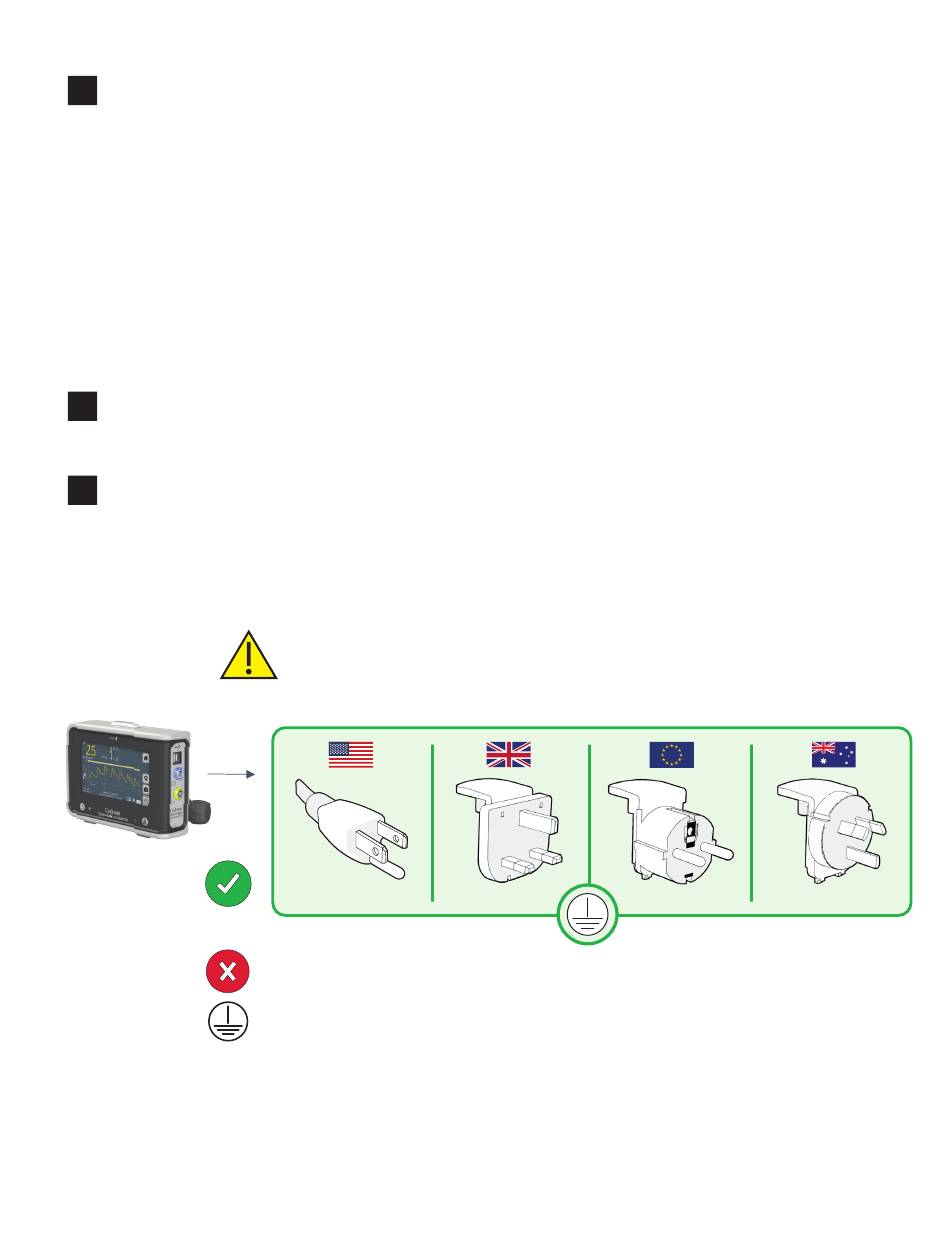

Figura 14: Configurazione dell'alimentatore CereLink
137
IT – ITALIANO
