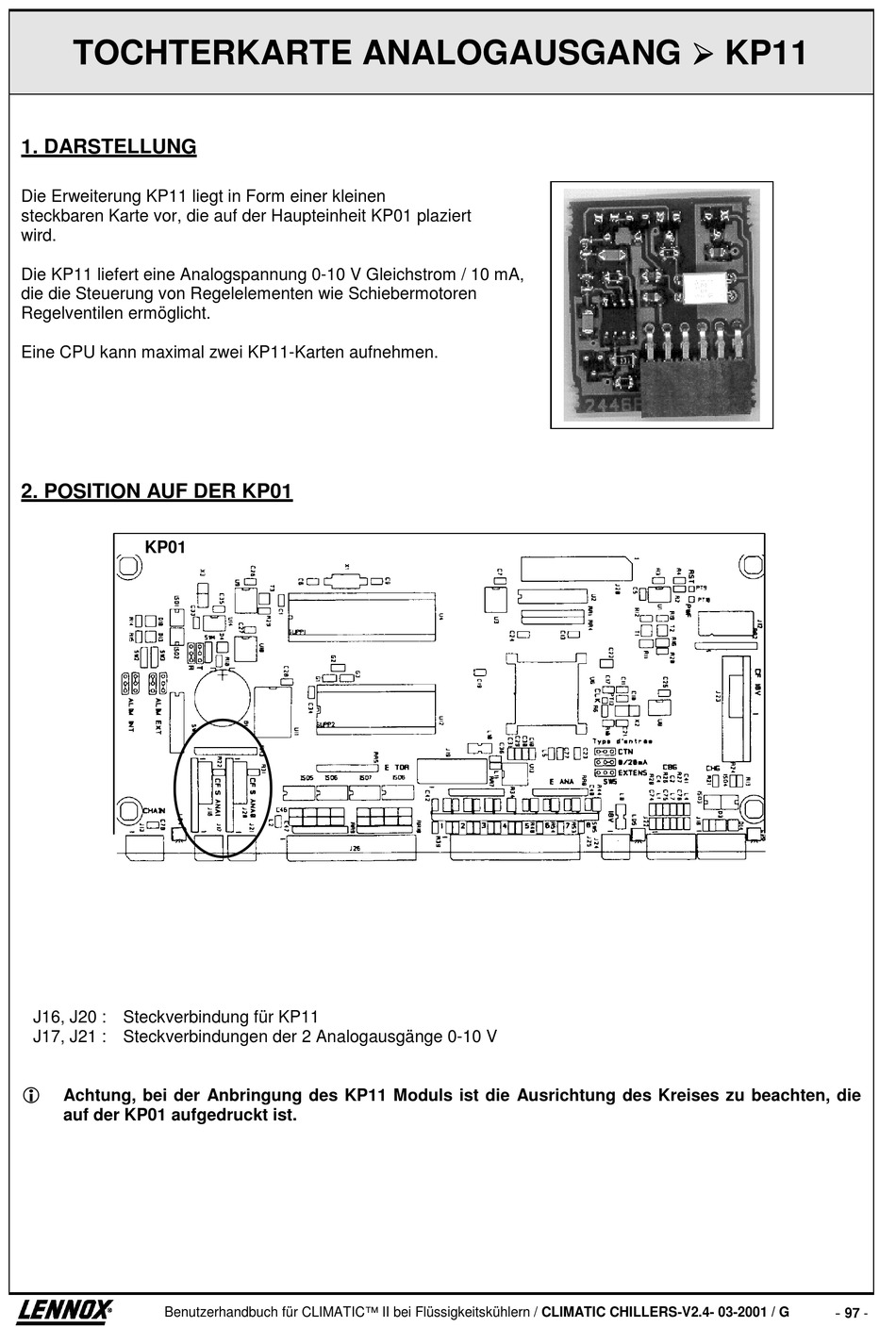

TOCHTERKARTE ANALOGAUSGANG
1. DARSTELLUNG
Die Erweiterung KP11 liegt in Form einer kleinen
steckbaren Karte vor, die auf der Haupteinheit KP01 plaziert
wird.
Die KP11 liefert eine Analogspannung 0-10 V Gleichstrom / 10 mA,
die die Steuerung von Regelelementen wie Schiebermotoren
Regelventilen ermöglicht.
Eine CPU kann maximal zwei KP11-Karten aufnehmen.
2. POSITION AUF DER KP01
KP01
J16, J20 : Steckverbindung für KP11
J17, J21 : Steckverbindungen der 2 Analogausgänge 0-10 V
!
Achtung, bei der Anbringung des KP11 Moduls ist die Ausrichtung des Kreises zu beachten, die
auf der KP01 aufgedruckt ist.
Benutzerhandbuch für CLIMATIC™ II bei Flüssigkeitskühlern / CLIMATIC CHILLERS-V2.4- 03-2001 / G
$ $ $ $
KP11
-
97 -
