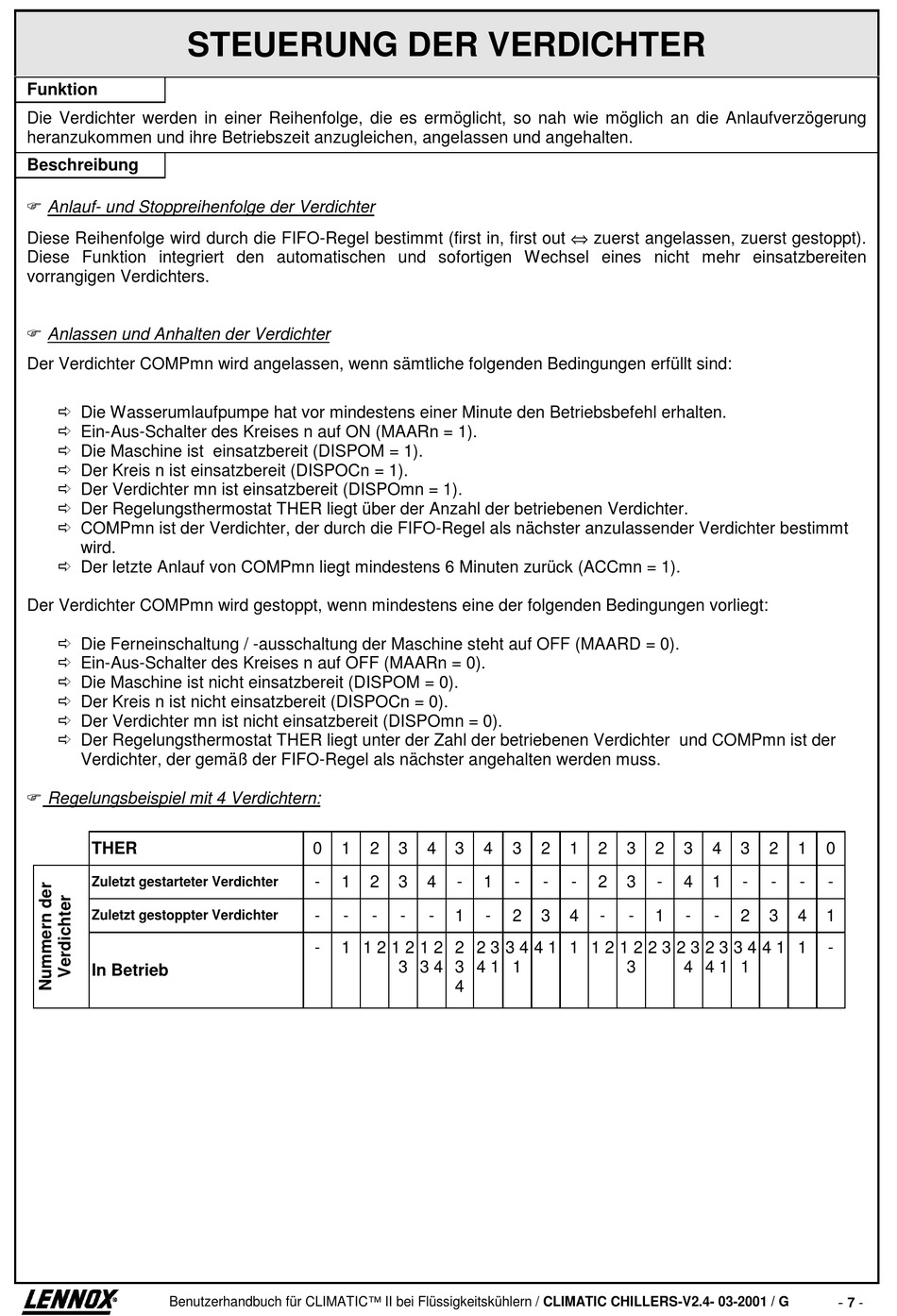

STEUERUNG DER VERDICHTER

Funktion
Die Verdichter werden in einer Reihenfolge, die es ermöglicht, so nah wie möglich an die Anlaufverzögerung
heranzukommen und ihre Betriebszeit anzugleichen, angelassen und angehalten.
Beschreibung
" Anlauf- und Stoppreihenfolge der Verdichter
Diese Reihenfolge wird durch die FIFO-Regel bestimmt (first in, first out ⇔ zuerst angelassen, zuerst gestoppt).
Diese Funktion integriert den automatischen und sofortigen Wechsel eines nicht mehr einsatzbereiten
vorrangigen Verdichters.
" Anlassen und Anhalten der Verdichter
Der Verdichter COMPmn wird angelassen, wenn sämtliche folgenden Bedingungen erfüllt sind:
# Die Wasserumlaufpumpe hat vor mindestens einer Minute den Betriebsbefehl erhalten.
# Ein-Aus-Schalter des Kreises n auf ON (MAARn = 1).
# Die Maschine ist einsatzbereit (DISPOM = 1).
# Der Kreis n ist einsatzbereit (DISPOCn = 1).
# Der Verdichter mn ist einsatzbereit (DISPOmn = 1).
# Der Regelungsthermostat THER liegt über der Anzahl der betriebenen Verdichter.
# COMPmn ist der Verdichter, der durch die FIFO-Regel als nächster anzulassender Verdichter bestimmt
wird.
# Der letzte Anlauf von COMPmn liegt mindestens 6 Minuten zurück (ACCmn = 1).
Der Verdichter COMPmn wird gestoppt, wenn mindestens eine der folgenden Bedingungen vorliegt:
# Die Ferneinschaltung / -ausschaltung der Maschine steht auf OFF (MAARD = 0).
# Ein-Aus-Schalter des Kreises n auf OFF (MAARn = 0).
# Die Maschine ist nicht einsatzbereit (DISPOM = 0).
# Der Kreis n ist nicht einsatzbereit (DISPOCn = 0).
# Der Verdichter mn ist nicht einsatzbereit (DISPOmn = 0).
# Der Regelungsthermostat THER liegt unter der Zahl der betriebenen Verdichter und COMPmn ist der
Verdichter, der gemäß der FIFO-Regel als nächster angehalten werden muss.
" Regelungsbeispiel mit 4 Verdichtern:
THER
Zuletzt gestarteter Verdichter
Zuletzt gestoppter Verdichter
In Betrieb
