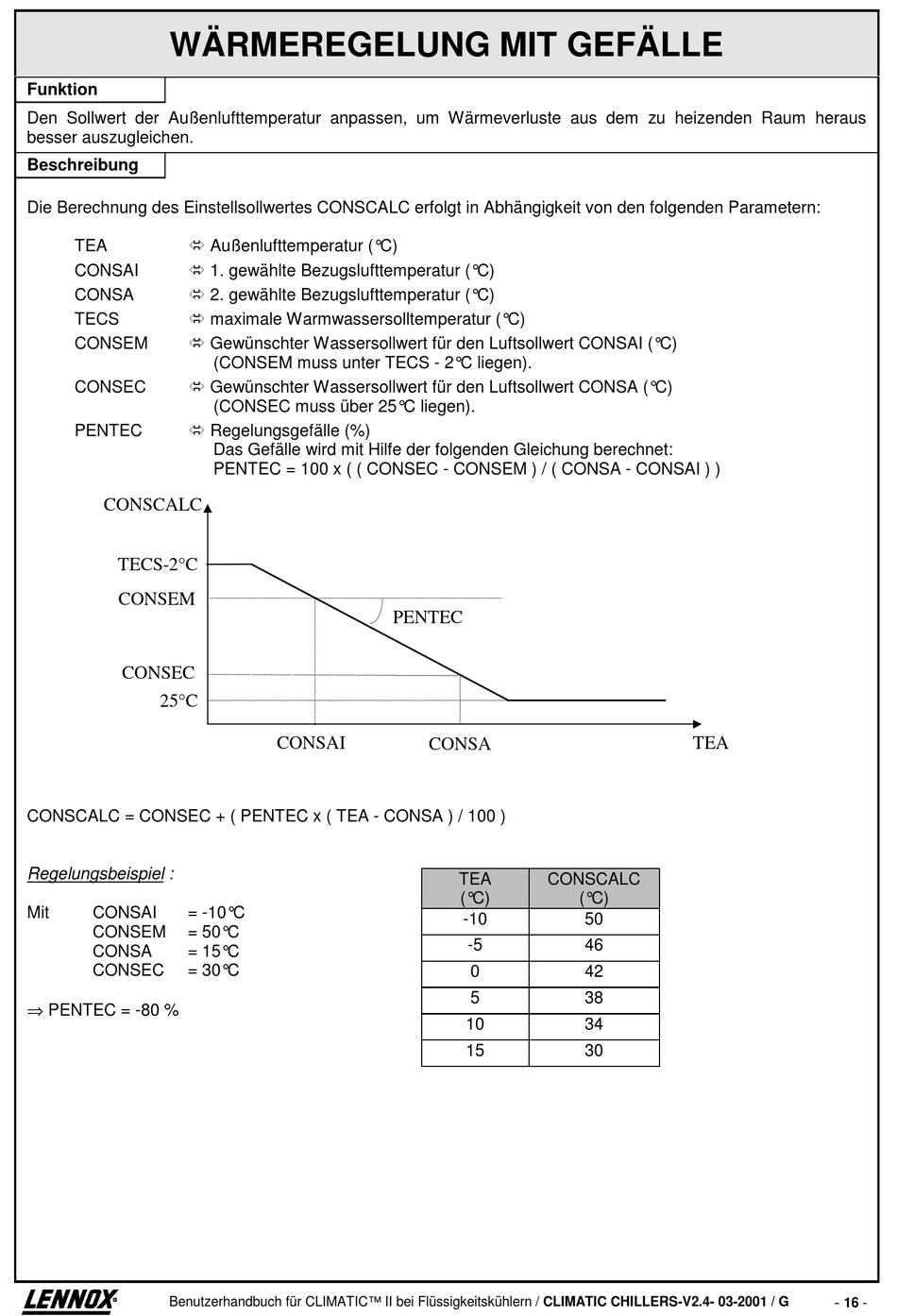

WÄRMEREGELUNG MIT GEFÄLLE
Funktion
Den Sollwert der Außenlufttemperatur anpassen, um Wärmeverluste aus dem zu heizenden Raum heraus
besser auszugleichen.
Beschreibung
Die Berechnung des Einstellsollwertes CONSCALC erfolgt in Abhängigkeit von den folgenden Parametern:
! Außenlufttemperatur (°C)
TEA
! 1. gewählte Bezugslufttemperatur (°C)
CONSAI
! 2. gewählte Bezugslufttemperatur (°C)
CONSA
! maximale Warmwassersolltemperatur (°C)
TECS
! Gewünschter Wassersollwert für den Luftsollwert CONSAI (°C)
CONSEM
! Gewünschter Wassersollwert für den Luftsollwert CONSA (°C)
CONSEC
! Regelungsgefälle (%)
PENTEC
CONSCALC
TECS-2°C
CONSEM
CONSEC
25°C
CONSCALC = CONSEC + ( PENTEC x ( TEA - CONSA ) / 100 )
Regelungsbeispiel :
Mit CONSAI = -10°C
CONSEM = 50°C
CONSA = 15°C
CONSEC = 30°C
⇒ PENTEC = -80 %
Benutzerhandbuch für CLIMATIC™ II bei Flüssigkeitskühlern / CLIMATIC CHILLERS-V2.4- 03-2001 / G
(CONSEM muss unter TECS - 2°C liegen).
(CONSEC muss über 25°C liegen).
Das Gefälle wird mit Hilfe der folgenden Gleichung berechnet:
PENTEC = 100 x ( ( CONSEC - CONSEM ) / ( CONSA - CONSAI ) )
CONSAI
PENTEC
CONSA
TEA CONSCALC
(°C)
-10
-5
0
5
10
15
TEA
(°C)
50
46
42
38
34
30
-
