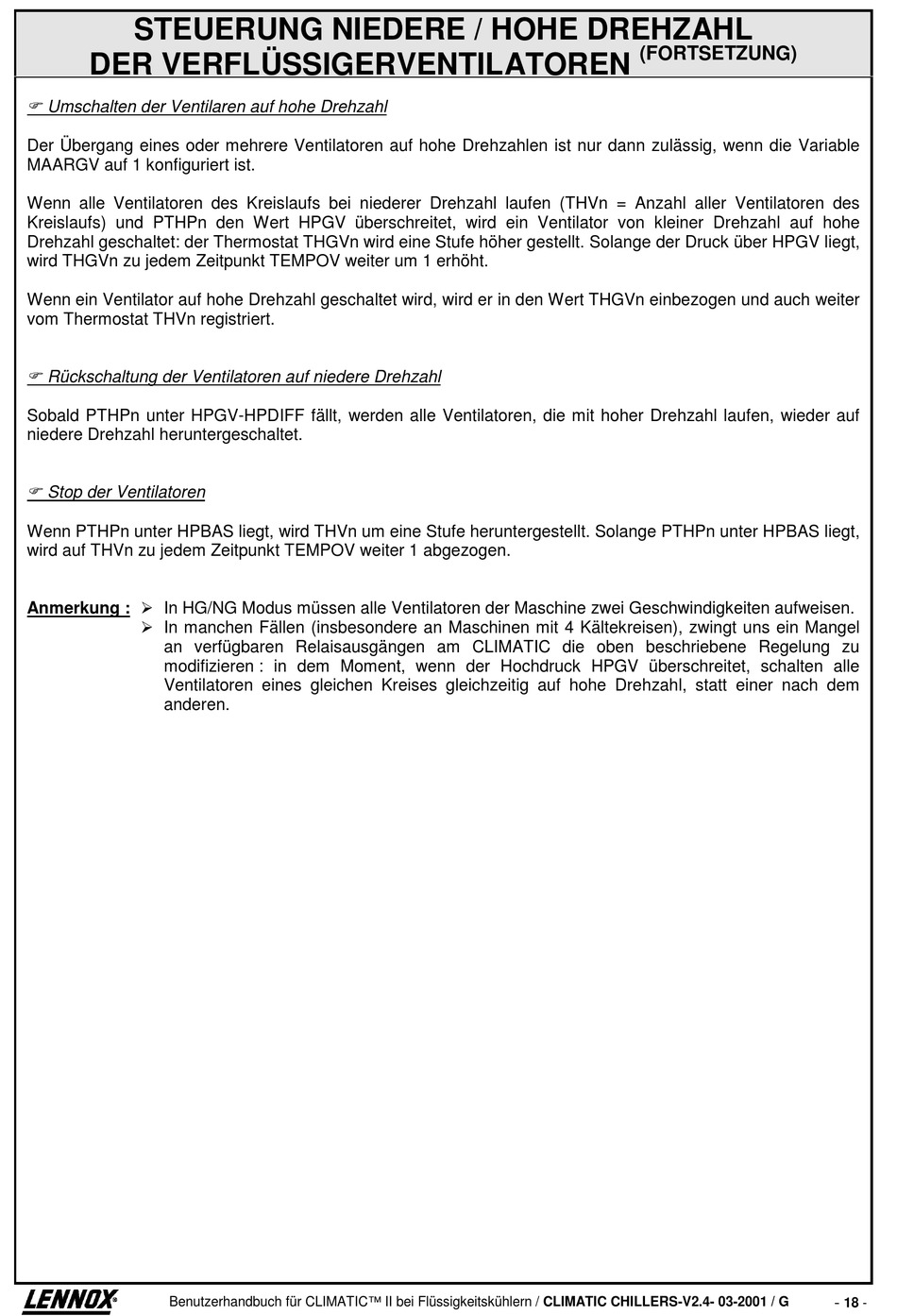

STEUERUNG NIEDERE / HOHE DREHZAHL
DER VERFLÜSSIGERVENTILATOREN
" Umschalten der Ventilaren auf hohe Drehzahl
Der Übergang eines oder mehrere Ventilatoren auf hohe Drehzahlen ist nur dann zulässig, wenn die Variable
MAARGV auf 1 konfiguriert ist.
Wenn alle Ventilatoren des Kreislaufs bei niederer Drehzahl laufen (THVn = Anzahl aller Ventilatoren des
Kreislaufs) und PTHPn den Wert HPGV überschreitet, wird ein Ventilator von kleiner Drehzahl auf hohe
Drehzahl geschaltet: der Thermostat THGVn wird eine Stufe höher gestellt. Solange der Druck über HPGV liegt,
wird THGVn zu jedem Zeitpunkt TEMPOV weiter um 1 erhöht.
Wenn ein Ventilator auf hohe Drehzahl geschaltet wird, wird er in den Wert THGVn einbezogen und auch weiter
vom Thermostat THVn registriert.
" Rückschaltung der Ventilatoren auf niedere Drehzahl
Sobald PTHPn unter HPGV-HPDIFF fällt, werden alle Ventilatoren, die mit hoher Drehzahl laufen, wieder auf
niedere Drehzahl heruntergeschaltet.
" Stop der Ventilatoren
Wenn PTHPn unter HPBAS liegt, wird THVn um eine Stufe heruntergestellt. Solange PTHPn unter HPBAS liegt,
wird auf THVn zu jedem Zeitpunkt TEMPOV weiter 1 abgezogen.
Anmerkung : $ In HG/NG Modus müssen alle Ventilatoren der Maschine zwei Geschwindigkeiten aufweisen.
$ In manchen Fällen (insbesondere an Maschinen mit 4 Kältekreisen), zwingt uns ein Mangel
an verfügbaren Relaisausgängen am CLIMATIC die oben beschriebene Regelung zu
modifizieren : in dem Moment, wenn der Hochdruck HPGV überschreitet, schalten alle
Ventilatoren eines gleichen Kreises gleichzeitig auf hohe Drehzahl, statt einer nach dem
anderen.
Benutzerhandbuch für CLIMATIC™ II bei Flüssigkeitskühlern / CLIMATIC CHILLERS-V2.4- 03-2001 / G
(FORTSETZUNG)
-
