ERWEITERUNG 8 ANALOGEINGÄNGE

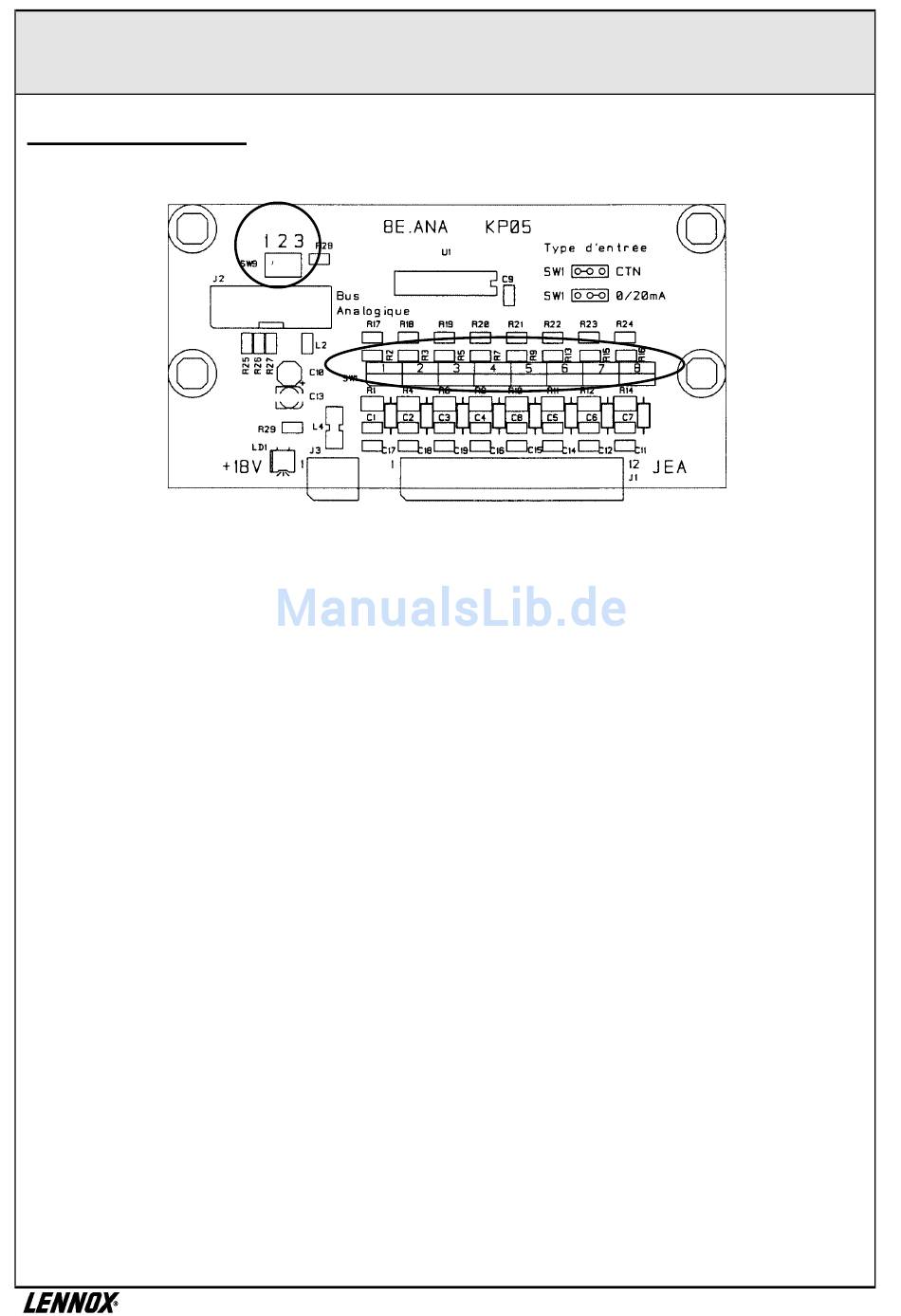

4. KARTENDIAGRAMM
J1 (JEA) : Steckverbinder Analogeingänge
J2 : Steckverbinder Analogbus
J3 : Steckverbinder Versorgung +18 V Gleichstrom
LD1 : Led Vorliegen von Spannung 5 V
SW1 bis SW8 :Konfigurationsschalter der Eingänge 0-20 mA oder CTN
SW9 : Schalter für die Konfiguration der Adresse der Karte.
