- Seite 1 Bedienungsanleitung CLIMATIC™ 50 - KALTWASSERSÄTZE Providing indoor climate comfort CL50-CHILLERS-IOM-0808-G...
-
Seite 2: Kaltwassersatz Und Wärmepumpe Einschliesslich Produktreihe Neosys
LENNOX bietet bereits seit 1895 Umweltlösungen an. Auch unsere Produktreihe aus Dachklimagerät und Kaltwassersatz setzt die hohen Standards fort, die LENNOX zu einem Begriff gemacht haben. Es sind flexible konstruktive Lösungen, die IHREN Anforderungen gerecht werden und bei denen auch Details eine kompromisslose Aufmerksamkeit zukommt. -
Seite 3: Inhaltsverzeichnis
INHALT Seite Einführung ......................3 Anschlüsse ......................4 Konfiguration ......................8 Programmierung – Uhreinstellung .................9 Kundenspezifischer Eingang / Ausgang ..............11 Standardmäßiger Eingang / Ausgang ..............14 Konfiguration der BM50-pLan-Adresse..............15 Zuordnung der Displays zum BM50...............16 DC50 Komfortanzeige ....................17 DS50 Menübaum ....................24 Fehlercodes......................34 CLIMATIC™50 – Kaltwassersatz / Wärmepumpe – Kundenversion Seite 2 CL50-CHILLER-IOM_CUST-0808-G... -
Seite 4: Einführung
Warnung Alle Parameteränderungen dürfen ausschließlich von einem qualifizierten Techniker ausgeführt werden. Vor dem Hochfahren des Systems oder einem Neustart eines über die Climatic 50 gesteuerten Gerätes muss unbedingt überprüft werden, ob die Einstellungen an der Climatic 50 für das Gerät mit seinen Optionen geeignet und korrekt sind. -
Seite 5: Anschlüsse
ANSCHLÜSSE ACHTUNG! Jegliche Änderungen der Verdrahtung der CLIMATIC™50 dürfen nur von einem Lennox-Techniker oder von Mitarbeitern ausgeführt werden, die für elektrische Arbeiten qualifiziert und autorisiert sind. Bei Arbeiten an der 24-V-Versorgung oder an 4-20mA-Sensoren ist vor dem Anlegen der Spannung die korrekte Polarität zu überprüfen. - Seite 6 Kabellänge bis 300m: AWG22 (0,34 mm²), 2 Paar gekreuzt mit Abschirmung. Kabellänge bis 500m: LiYCY-P (0,34 mm²), 2 Paar mit allgemeiner Abschirmung. Die Kabellänge darf 500 m nicht überschreiten. Für besseren elektromagnetischen Schutz empfiehlt Lennox die Verwendung von LiYCY-P-Kabeln. ANSCHLUSS AN SCHNITTSTELLE DT50 DT50...
- Seite 7 ANSCHLÜSSE Ferritschutz des Displays Um hochfrequente Störungen zu verhindern, die zur Zerstörung der Komponenten des Displays führen können, ist das Kabel bei der Installation mit Ferrit auszustatten (von Lennox geliefert). FERRIT Nr. 1 Externes DT50 DC50 BM50 FERRIT Nr. 2 MASTER / SLAVE-KOMMUNIKATION Der Interkarten-Bus (pLan) ist über den Stecker J11 auf der Platine BM50 an der Climatic™50 angeschlossen.
- Seite 8 Kabellänge bis 300m: AWG22 (0,34 mm²), 2 Paar gekreuzt mit Abschirmung. Kabellänge bis 1000m: LiYCY-P (0,34 mm²), 2 Paar mit allgemeiner Abschirmung. Die Kabellänge darf 1000m nicht überschreiten. Für besseren elektromagnetischen Schutz empfiehlt LENNOX die Verwendung eines LiYCY-P-Kabels. CLIMATIC™50 – Kaltwassersatz / Wärmepumpe – Kundenversion Seite 7...
-
Seite 9: Konfiguration
KONFIGURATION Funktion LENNOX© bietet für die Kaltwassersätze und Wärmepumpen der NEOSYS-Produktreihe eine parametrisch aufgebaute Software an. Vor dem Erstbetrieb des Gerätes müssen die Parameter an der Climatic™50 gemäß der Baureihe und Größe sowie der Optionen eingestellt werden. Beschreibung Die Gerätekonfiguration erfolgt über folgende Menüs (siehe auch den Abschnitt Menübaum): (3811) Auswahl der Gerätereihe... -
Seite 10: Programmierung - Uhreinstellung
PROGRAMMIERUNG – UHREINSTELLUNG UHR EINSTELLEN Funktion Climatic™50 besitzt eine Platine mit Echtzeituhr, die Datums- und Stundenfunktionen ermöglicht (wöchentliches Programm, Alarmaufzeichnung,…). Beschreibung Über die Menüs (3121) bis (3125) kann die interne Uhr eingestellt werden. Der Wochentag wird von Climatic™50 berechnet. Für die Länder des Euroraums ermöglicht die Steuerung die automatische Umschaltung von Sommer- zu Winterzeit und umgekehrt. - Seite 11 PROGRAMMIERUNG – UHREINSTELLUNG Für jede der Zonen können die folgenden Sollwerte verändert werden: LISTE SOLLWERTE JE ZONE Code KOMFORT-DISPLAY SERVICE-DISPLAY Ändern über Regelung Kühlen / Heizen Vorrang (3311) Wassertemperatur Kaltwasser T° Sollwert A (3321) Kaltwasser T° Sollwert B (3322) Kühlen Umgebungsluft T° Sollwert A (3323) Kühlen Umgebungsluft T°...
-
Seite 12: Kundenspezifischer Eingang/Ausgang
KUNDENSPEZIFISCHER EINGANG/AUSGANG Funktion Mit der Hauptplatine (BM.50) der Climactic™50 und der Erweiterungskarte BE.50 können einige Ein- und Ausgänge für die Fernsteuerung des Gerätes kundenspezifisch angepasst werden. Folgende Anpassungen sind möglich: • 5 digitale Ausgänge NC oder NO, einrichten durch Parameter (3841), (3842), (3843) und (3845), •... -
Seite 13: Digitale Eingänge - Potentialfreie Kontakte
KUNDENSPEZIFISCHER EINGANG/AUSGANG DIGITALE EINGÄNGE – POTENTIALFREIE KONTAKTE Elektrische Merkmale: 24 VAC oder 24 VDC, 50/60 Hz. Die Zuordnung zwischen den Steckern und den Einstellungen ist: (3841) Einstellung für den digitalen Ausgang am Stecker BM50-J8-ID13 (3842) Einstellung für den digitalen Ausgang am Stecker BM50-J8-ID14 (3843) Einstellung für den digitalen Ausgang am Stecker BE50-J4-ID1 (3844) - Seite 14 Das an das Gerät gesendete 4-20 mA-Signal wird linear auf einen Temperatursollwertbereich von -5 K bis +5 K umgelegt. Berechneter Berechneter HEIZMODUS KÜHLMODUS Sollwert Sollwert Signal 4-20mAt Signal 4-20mAt Freier Temperaturfühleranschluss Lennox NTC Sensor: Die Messwerte werden unter den folgenden Parameteradressen angezeigt (2171), (2172), (2173) oder (2174). CLIMATIC™50 – Kaltwassersatz / Wärmepumpe – Kundenversion Seite 13 CL50-CHILLER-IOM_CUST-0808-G...
-
Seite 15: Standardmäßiger Eingang / Ausgang
STANDARDMÄSSIGER EINGANG/AUSGANG Funktion Die Hauptplatine der Climactic™50 (BM.50) besitzt potentialfreie Kontakte für die Geräteregelung. Diese potentialfreien Kontakte sind folgendermaßen direkt an die Klemmen (orange) angeschlossen: [824 - 825] : 24V Relais Stromversorgung des Kunden (Option), [826 - 827] : 24V Strom am Gerät (Option), [804 - 805] : Fern-Alarmreset (NC = Reset aktivieren), [808 - 809] : Wasserströmungswächter am Verdampfer, [890 - 891] : Fernregelung des Gerätes AN / AUS,... -
Seite 16: Konfiguration Der Bm50-Plan-Adresse
KONFIGURATION DER BM50 pLAN ADRESSE Funktion Es kann erforderlich sein, die Adresse der Karte BM50 im pLan-Netz zu ändern, – vor allem bei einer Master/Slave- Installation. Dies geschieht folgendermaßen: Beschreibung Die Adresse des DS/DC50-Displays auf 0 stellen Abb.1 Zugriff auf den Konfigurationsmodus durchgleichzeitiges Drücken der Tasten , für mindestens 5 Sekunden, bis der Bildschirm Abb.1 erscheint: Taste drücken, um den Cursor auf der Zeile ‘Setting’... -
Seite 17: Zuordnung Der Displays Zum Bm50
ZUORDNUNG DER DISPLAYS ZUM BM50 Funktion Stellen Sie sicher, dass die Verbindung zwischen BM50 und den Bildschirmen optimal ist. Beschreibung Für jede Climatic™50-Karte muss über DS50 die folgende Einstellung vorgenommen werden. Den pLan-Bus an J10 und J11 abklemmen und DS50 direkt an J10 des BM50 anschließen; Abb.1 Zugriff auf den Konfigurationsmodus durch gleichzeitiges Drücken der Tasten , für mindestens 5 Sekunden, bis der Bildschirm Abb.1 erscheint:... -
Seite 18: Dc50 Komfort-Display
DC50 KOMFORT-DISPLAY Funktion Dieses Display ist entfernt angeschlossen. Es ist für Anwender ohne technisches Wissen vorgesehen. Dieses Display gewährt den Zugang zu den allgemeinen Betriebsdaten des Gerätes, jedoch nicht zu den detaillierten Betriebsdaten. Es kann für die Programmierung der verschiedenen Zeitszonen und des Temperatursollwertes je Zeitzone verwendet werden. Damit kann auch eine 3-Stunden-Aufhebung eingestellt und ein UnbelegtModus oder eine andere abweichende Zeitzone bis maximal 7 Tage erzwungen werden. -
Seite 19: Hauptbildschirm
DC50 KOMFORT-DISPLAY Abb.2 Der Bildschirm Abb.2 erscheint. Falls die Anzeige nach 5 Sekunden nicht korrekt ist; Durch gleichzeitiges Drücken der Tasten für mindestens 5 Sekunden, in den Konfigurationsmodus zurückkehren, bis der Bildschirm Abb. 1 erscheint. Taste drücken, um den Cursor auf der Zeile ‘Setting’ zu positionieren. Die Taste erneut drücken, um den Cursor auf der Zeile ‘I/O board address’... -
Seite 20: Uhrzeitmenü
DC50 KOMFORT-DISPLAY Uhrzeitmenü Diese Bildschirme dienen der Anzeige und dem Ändern von Uhrzeit und Datum am BM50. Abb.6 Drücken Sie im Hauptbildschirm die Taste ‚Uhr’. Auf dem Bildschirm Abb.6 werden Uhrzeit und Datum angezeigt. Zum Ändern von Uhrzeit oder Datum: drücken, um den Cursor auf der Uhrzeit zu platzieren. - Seite 21 DC50 KOMFORT-DISPLAY Berechneter Sollwert HEIZMODUS Außen-T°t Berechneter Sollwert KÜHLMODUS Außen-T°t CLIMATIC™50 – Kaltwassersatz / Wärmepumpe – Kundenversion Seite 20 CL50-CHILLER-IOM_CUST-0808-G...
-
Seite 22: Schwerwiegende Störung
DC50 KOMFORT-DISPLAY Abb.9.b Im Bildschirm Abb.9.a die Taste ‘Prg’ drücken. Im Bildschirm Abb.9.b werden die Wassersollwerte angezeigt. Mit der Taste oder die gewünschte Temperatur für die Zeitspanne A einstellen und mit der Taste bestätigen. Zum Ändern der Zeitspanne die Taste ‘Uhr’ drücken. Den Arbeitsgang für jede der Zeitspannen wiederholen (Z:A, Z:B, Z:C, Uno). - Seite 23 DC50 KOMFORT-DISPLAY Start / Stopp Im Hauptmenü die Taste drücken. Abb.13 Der Bildschirm Abb.13 erscheint. Anhalten des Gerätes: Abb.14 Mit der Taste oder den Wert auf ‘Yes’ und mit der Taste bestätigen. Das Gerät wird angehalten und der Bildschirm Abb. 14 erscheint. WARNUNG: Durch Anhalten...
-
Seite 24: Navigation In Den Bildschirmen

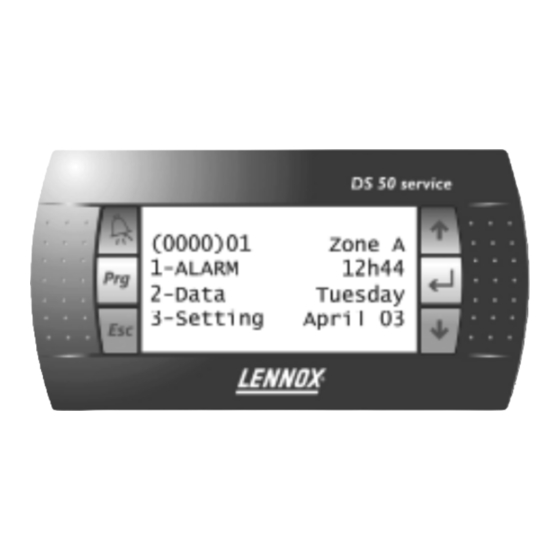

DC50 KOMFORT-DISPLAY Navigation in den Bildschirmen Hauptmenü (0000) Die vier Ziffern in Klammern geben die Nummer des aktuellen Menüs an. Die beiden Ziffern neben der Klammer geben die pLan-Nummer der ausgewählten Karte an. Auf der rechten Seite des Bildschirms werden die Zeitzone, das aktuelle Datum und die aktuelle Zeit angezeigt. -
Seite 25: Ds50 Menübaum
DS50 MENÜBAUM Menü Einstellpunkt Menü Einstellpunkt Menü Einstellpunkt Menü Einstellpunkt Gerät min. max. Werk 1000 ALARM 2000 DATA 2100 GENERAL 2110 Temperatur 2111 OUTSIDE °C 2112 INLET °C 2113 OFFSET °C 2114 OUTSIDE °C 2120 CIRCUIT 1 2121 T°SUPERHEAT °C 2122 T°COND °C... - Seite 26 DS50 MENÜBAUM Menü Einstellpunkt Menü Einstellpunkt Menü Einstellpunkt Menü Einstellpunkt Gerät min. max. Werk 2322 Status Liste 2323 SW Zustand Ein / Aus 2324 SW Relais Ein / Aus 2325 SW HD Ein / Aus 2326 SW ND Ein / Aus 2327 Ventil Ein / Aus...
- Seite 27 DS50 MENÜBAUM Menü Einstellpunkt Menü Einstellpunkt Menü Einstellpunkt Menü Einstellpunkt Gerät min. max. Werk 2520 CIRCUIT 2 2521 Konfig. Liste 2522 Status Liste 2523 SW Zustand Ein / Aus 2524 Modus Liste 2525 Wert °C 2526 Maximum 2527 Leistung 2600 Option 2610 Kühlen...
-
Seite 28: Modbus, Trend, Bacnet & Carel
GLT-ADRESSTABELLEN ModBus, Trend, BACnet & Carel LOGISCHE DATEN @ (hex) @ (dez) R/W Gerät Beschreibung DS50 [Ein/Aus] Allgemein Ein/Aus des Gerätes 3111 [Aus] Gerät AUS - [Ein] Gerät EIN 3113 [Reset] Deaktiviert alle Sicherheitseinrichtungen des Gerätes [GLT] GLT Ein/Aus des Gerätes 3112 [Aus] Gerät AUS - [Ein] Gerät EIN nicht verwendet... - Seite 29 GLT-ADRESSTABELLEN [Ein/Aus] Verdichter 3, Kreis 1 2336 [Ein/Aus] Verdichter, Wärmepumpe, Kreis 1 2317 [Ein/Aus] Verdichter 1, Kreis 2 2346 [Ein/Aus] Verdichter 2, Kreis 2 2356 [Ein/Aus] Verdichter 3, Kreis 2 2366 [Ein/Aus] Verdichter, Wärmepumpe, Kreis 2 2347 nicht verwendet nicht verwendet nicht verwendet nicht verwendet nicht verwendet...
- Seite 30 GLT-ADRESSTABELLEN ANALOGE DATEN DS50 @ (hex) @ (dez) Gerät Beschreibung [GLT] Aktivierung der Regelung durch einen Rechner oder eine Steuerung. 1 = 1 s 3934 Der GLT-Modus wird aktiviert, wenn dieser Wert von Null abweicht. Dieser Wert wird jede Sekunde verringert. [Gerät] ohne Pumpe: 0=gestartet;...
- Seite 31 GLT-ADRESSTABELLEN 10 = 1.0°c 2113 [Temperatur] Austritt, Wasser 10 = 1.0b 2122 [Temperatur] hoch, Kreis 1 10 = 1.0b 2123 [Temperatur] niedrig, Kreis 1 10 = 1.0b 2132 [Temperatur] hoch, Kreis 2 10 = 1.0b 2133 [Temperatur] niedrig, Kreis 2 10 = 1.0b 2124 [EEV] Verdampfer-Sättigungstemperatur, Kreis 1...
- Seite 32 GLT-ADRESSTABELLEN [Alarm] bit.0 = Strömungswächter bit.1 = hohe Temperatur, Austritt bit.2 = niedrige Temperatur, Eintritt bit.3 = niedrige Temperatur, Austritt bit.4 = hohe Temperatur, Eintritt bit.5 = Pumpe 1 bit.6 = Pumpe 2 10 = 1.0 bit.7 = Echtzeituhr bit.8 = BE50 bit.9 = nicht verwendet bit.10 = Messfühler und Sensoren bit.11 = Ventilatoren, Kondensator, Kreis 1...
- Seite 33 GLT-ADRESSTABELLEN LonWorks LOGISCHE DATEN BM50 Bezeichnung NV Typ NV Richtung Index Beschreibung DS50 Index I_Sp_On_Unit Eingang [Ein/Aus] Gerät 3111 O_Sp_On_Unit Ausgang I_Sp_Reset Eingang [Reset] Deaktiviert alle Sicherheitseinrichtungen des 3113 Gerätes O_Sp_Reset Ausgang I_Sp_Unoc Eingang [GLT] Aktivierung des Unbelegt-Modus [Aus] Belegt- 3925 Modus - [Ein] Unbelegt-Modus O_Sp_Unoc...
- Seite 34 GLT-ADRESSTABELLEN INTEGER DATEN Index Bezeichnung NV Typ NV Richtung Index Beschreibung DS50 [GLT] Aktivierung der Regelung über einen Rechner oder I_Sp_BMS_Dog Eingang eine Steuerung. Der GLT-Modus wird aktiviert, wenn dieser 3934 Wert von Null abweicht. Dieser Wert wird jede Sekunde O_Sp_BMS_Dog Ausgang verringert.
-
Seite 35: Fehlercodes
FEHLERCODES Wassermenge Verdampfer Elektroheizung(en) Maximale Wasseraustrittstemperatur Minimale Wassereintrittstemperatur Minimale Wasseraustrittstemperatur Maximale Wassereintrittstemperatur Durchfluss Pumpe Pumpe 1 Pumpe 2 Uhrplatine BE50 Wassereintrittstemperaturfühler Temperaturfühler außen Wasseraustrittstemperaturfühler Eintrittstemperaturfühler des Wärmetauschers Austrittstemperaturfühler des Wärmetauschers Kreis 1 Verflüssigerventilator Kreis 2 Verflüssigerventilator Kreis 3 Verflüssigerventilator Korrektur Leistungsfaktor Kreis 1 Messfühler Hochdruck Kreis 1 Messfühler Niederdruck Kreis 1 Verdichter... - Seite 36 BELGIEN, LUXEMBURG PORTUGAL Lennox arbeitet kontinuierlich an der weiteren www.lennoxbelgium.com www.lennoxportugal.com Verbesserung Produktqualität. Daher können technischen Produktdaten, Nennleistungsangaben und Abmessungen ohne TSCHECHISCHE REPUBLIK RUSLAND vorherige Ankündigung geändert werden, ohne www.lennox.cz www.lennoxrussia.com dass sich daraus Haftungsansprüche ergeben. Unsachgemäße Installations-, Einstell-, Änderungs-,,Wartungs-...
