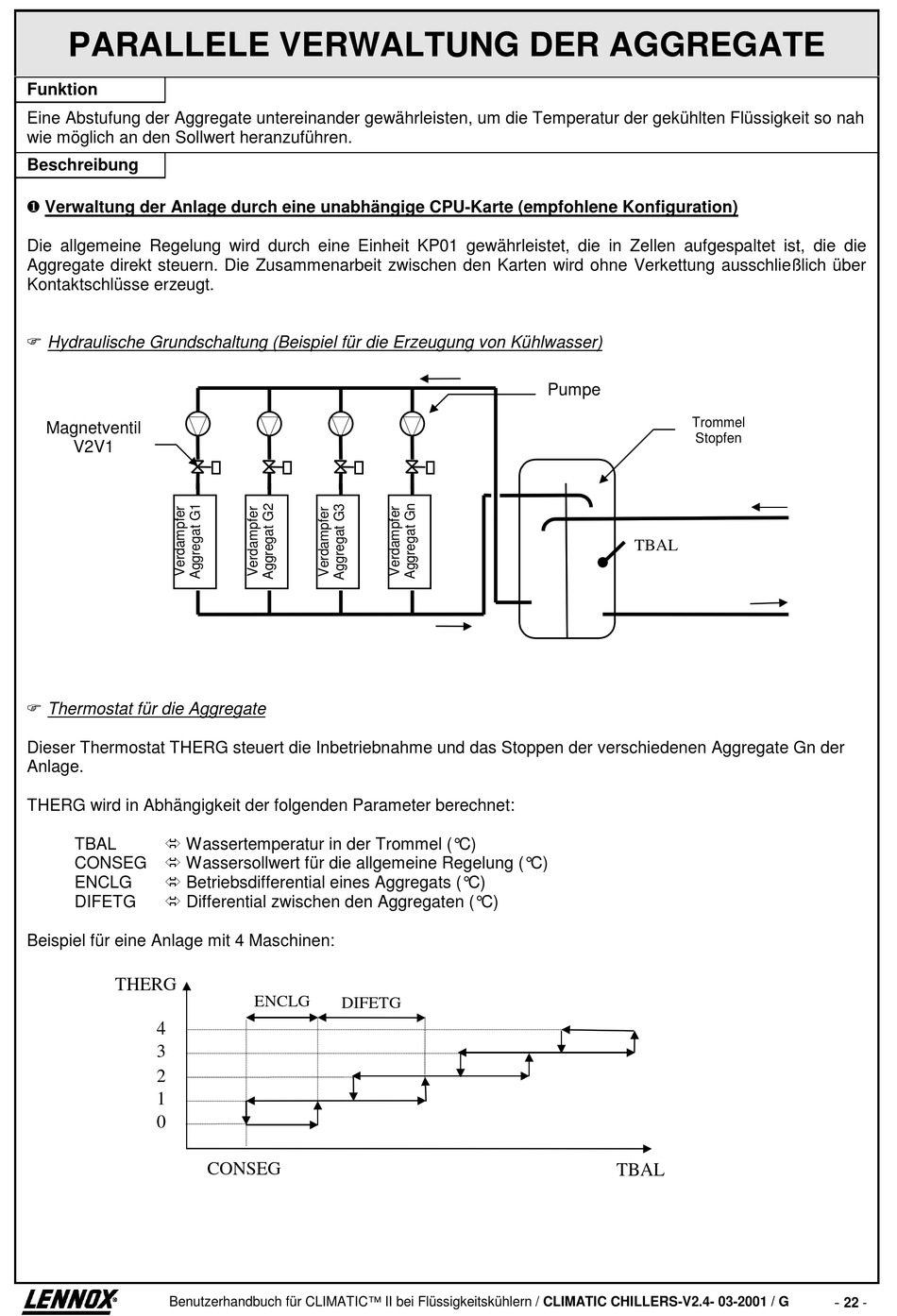

PARALLELE VERWALTUNG DER AGGREGATE

Funktion
Eine Abstufung der Aggregate untereinander gewährleisten, um die Temperatur der gekühlten Flüssigkeit so nah
wie möglich an den Sollwert heranzuführen.
Beschreibung
❶ Verwaltung der Anlage durch eine unabhängige CPU-Karte (empfohlene Konfiguration)
Die allgemeine Regelung wird durch eine Einheit KP01 gewährleistet, die in Zellen aufgespaltet ist, die die
Aggregate direkt steuern. Die Zusammenarbeit zwischen den Karten wird ohne Verkettung ausschließlich über
Kontaktschlüsse erzeugt.
" Hydraulische Grundschaltung (Beispiel für die Erzeugung von Kühlwasser)
Magnetventil
V2V1
" Thermostat für die Aggregate
Dieser Thermostat THERG steuert die Inbetriebnahme und das Stoppen der verschiedenen Aggregate Gn der
Anlage.
THERG wird in Abhängigkeit der folgenden Parameter berechnet:
! Wassertemperatur in der Trommel (°C)
TBAL
CONSEG ! Wassersollwert für die allgemeine Regelung (°C)
! Betriebsdifferential eines Aggregats (°C)
ENCLG
! Differential zwischen den Aggregaten (°C)
DIFETG
Beispiel für eine Anlage mit 4 Maschinen:
THERG
4
3
2
1
0
Benutzerhandbuch für CLIMATIC™ II bei Flüssigkeitskühlern / CLIMATIC CHILLERS-V2.4- 03-2001 / G
ENCLG
DIFETG
CONSEG
Pumpe
Trommel
Stopfen
TBAL
TBAL
-
22 -
