DIGITALDISPLAY KP02

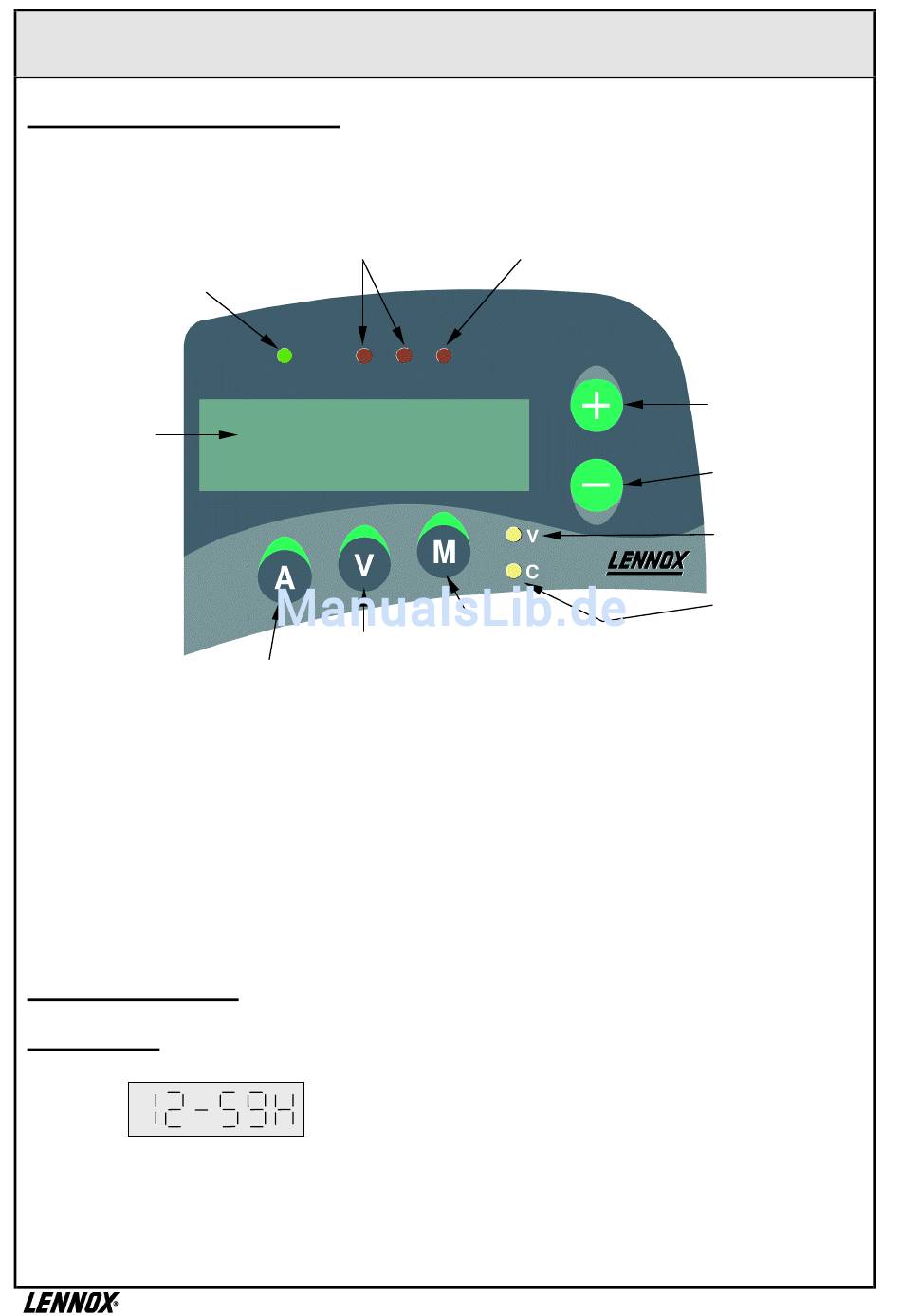

1. ALLGEMEINE DARSTELLUNG

Das Display KP02 ist eine Maschine-Mensch-Schnittstelle, die aus einem Display mit 6 Ziffern, 6 Kontrolllampen
und 5 Tasten besteht.
Kontrolllampen ohne Kontrolllampe "allgemeines
bestimmte Aufgabe Warnsignal" (rot und blinkend)
Kontrolllampe "unter
Spannung"
(grün)
Taste
INKREMENTIERUNG
Digitaldisplay
Taste
DEKREMENTIERUNG
Signallampe zur
Anzeihe des Betriebs
nach VARIABLEN
Signallampe zur
Anzeige des Betriebs
nach SOLLWERTEN
Taste
Taste
MODUS
WERT
Taste
ADRESSE
Durch dieses Display ist es im wesentlichen möglich, die Werte der Variablen oder der Sollwerte der CPU-
Karte, an die es gebunden ist, abzulesen bzw. zu ändern.
Die Verbindung mit der CPU-Karte wird durch KP02 hergestellt. Wenn nach drei Versuchen keine Verbindung
hergestellt werden kann, wird eine Meldung über das Vorliegen eines Kommunikationsproblems angezeigt
(siehe §II.5.c). Das Display versucht dann regelmäßig, wieder eine Verbindung herzustellen.
Die Datenübertragung erfolgt mit einer Geschwindigkeit von 1200 Baud, und zwar im 8 Bit Format
(1 Start, 8 Bit, ungerade Parität, 1 Stop).
2. ANZEIGEFORMATE

2.1. Die Uhrzeit

⇔
12 Uhr und 59 Minuten
Wenn der Tastensatz des Displays für 5 Minuten inaktiv bleibt, wird die Uhrzeit automatisch angezeigt.
