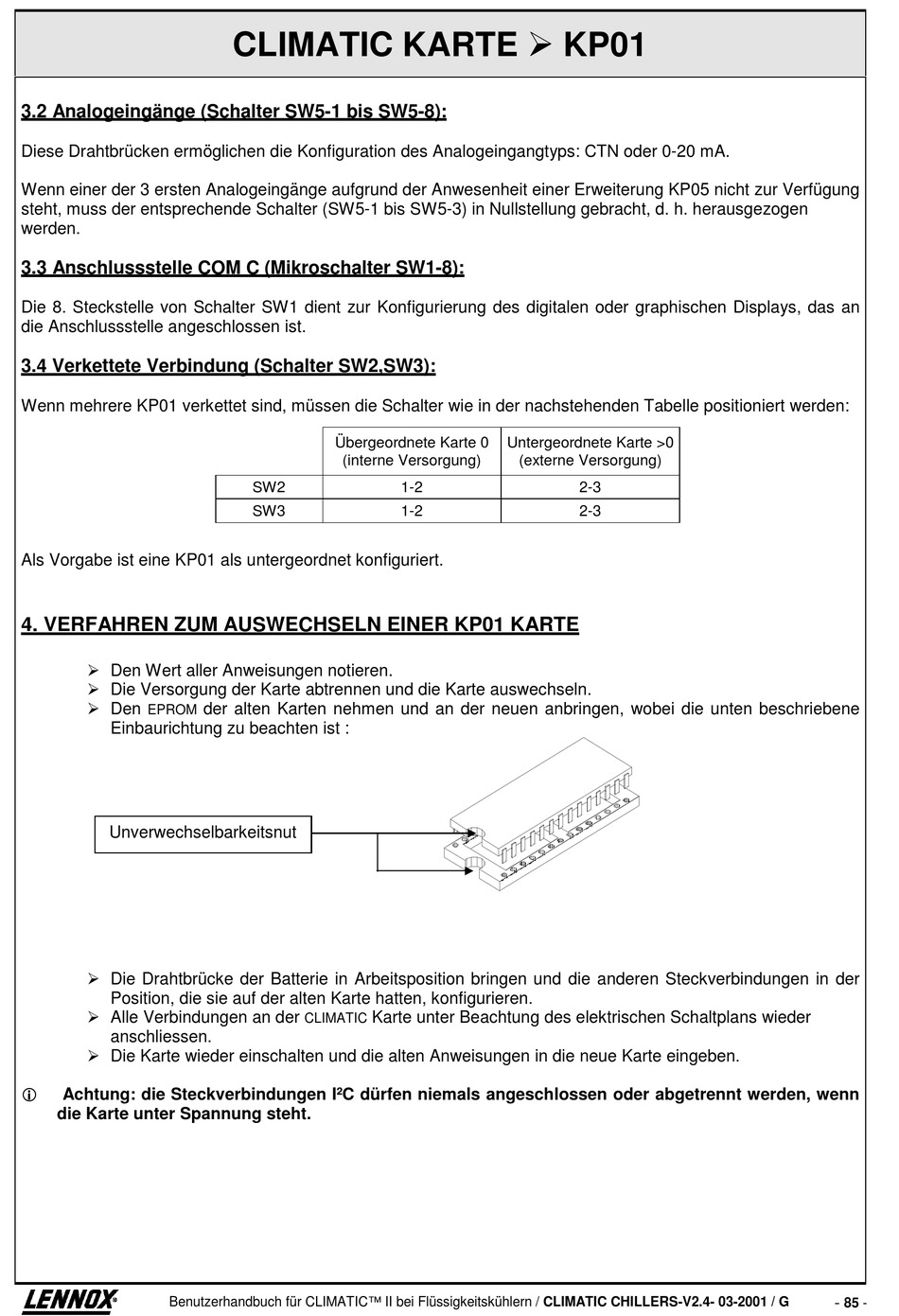

3.2 Analogeingänge (Schalter SW5-1 bis SW5-8):
Diese Drahtbrücken ermöglichen die Konfiguration des Analogeingangtyps: CTN oder 0-20 mA.
Wenn einer der 3 ersten Analogeingänge aufgrund der Anwesenheit einer Erweiterung KP05 nicht zur Verfügung
steht, muss der entsprechende Schalter (SW5-1 bis SW5-3) in Nullstellung gebracht, d. h. herausgezogen
werden.
3.3 Anschlussstelle COM C (Mikroschalter SW1-8):
Die 8. Steckstelle von Schalter SW1 dient zur Konfigurierung des digitalen oder graphischen Displays, das an
die Anschlussstelle angeschlossen ist.
3.4 Verkettete Verbindung (Schalter SW2,SW3):
Wenn mehrere KP01 verkettet sind, müssen die Schalter wie in der nachstehenden Tabelle positioniert werden:
Als Vorgabe ist eine KP01 als untergeordnet konfiguriert.

4. VERFAHREN ZUM AUSWECHSELN EINER KP01 KARTE

$ Den Wert aller Anweisungen notieren.
$ Die Versorgung der Karte abtrennen und die Karte auswechseln.
$ Den
EPROM
Einbaurichtung zu beachten ist :
Unverwechselbarkeitsnut
$ Die Drahtbrücke der Batterie in Arbeitsposition bringen und die anderen Steckverbindungen in der
Position, die sie auf der alten Karte hatten, konfigurieren.
$ Alle Verbindungen an der
anschliessen.
$ Die Karte wieder einschalten und die alten Anweisungen in die neue Karte eingeben.
!
Achtung: die Steckverbindungen I²C dürfen niemals angeschlossen oder abgetrennt werden, wenn
die Karte unter Spannung steht.
Benutzerhandbuch für CLIMATIC™ II bei Flüssigkeitskühlern / CLIMATIC CHILLERS-V2.4- 03-2001 / G
CLIMATIC KARTE $ $ $ $ KP01
Übergeordnete Karte 0
(interne Versorgung)
SW2
SW3
der alten Karten nehmen und an der neuen anbringen, wobei die unten beschriebene
Karte unter Beachtung des elektrischen Schaltplans wieder
CLIMATIC
Untergeordnete Karte >0
(externe Versorgung)
1-2
1-2
2-3
2-3
-
85 -
