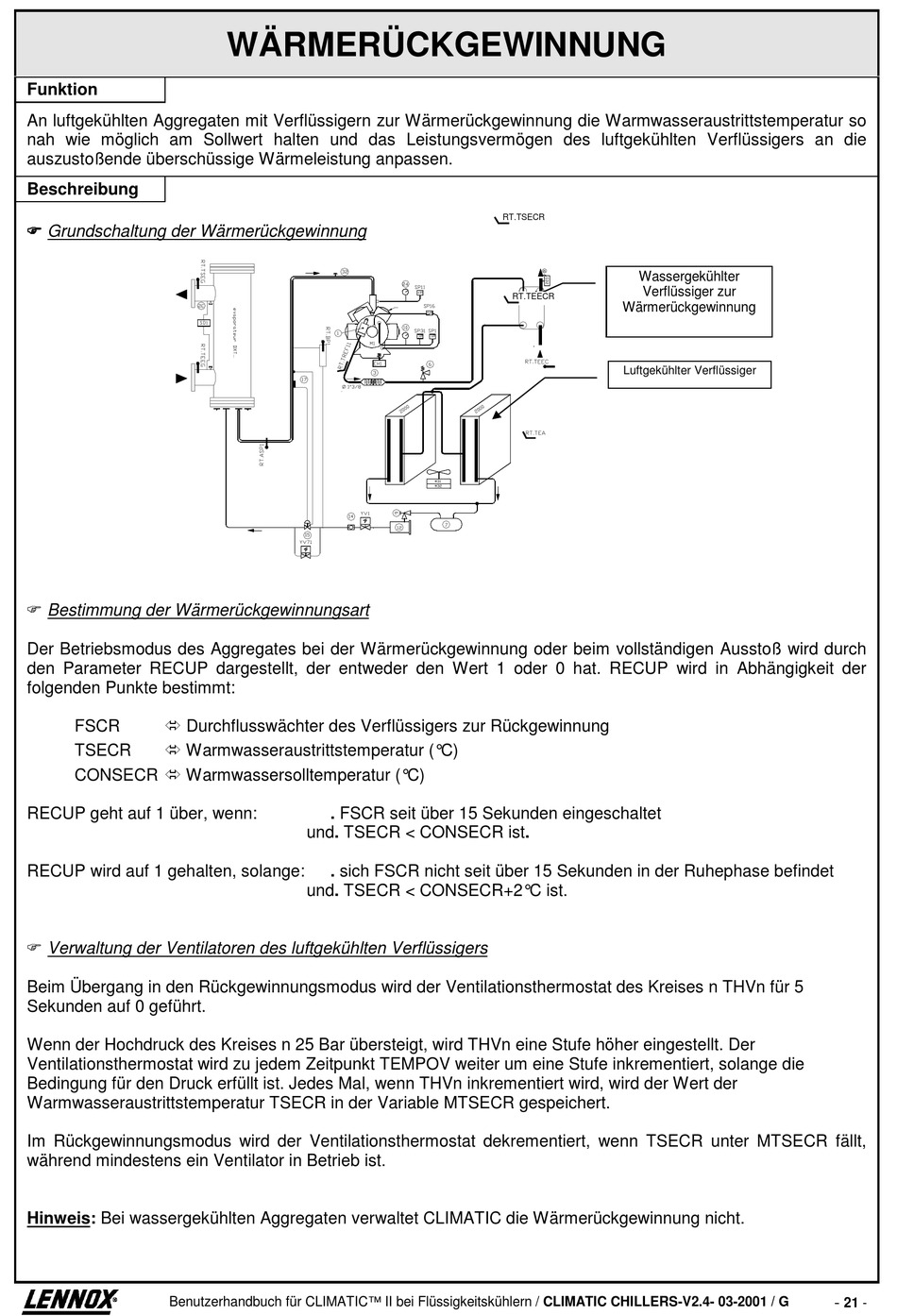

Wärmerückgewinnung - Lennox Climatic Benutzerhandbuch

Funktion
An luftgekühlten Aggregaten mit Verflüssigern zur Wärmerückgewinnung die Warmwasseraustrittstemperatur so
nah wie möglich am Sollwert halten und das Leistungsvermögen des luftgekühlten Verflüssigers an die
auszustoßende überschüssige Wärmeleistung anpassen.
Beschreibung
" " " " Grundschaltung der Wärmerückgewinnung
" Bestimmung der Wärmerückgewinnungsart
Der Betriebsmodus des Aggregates bei der Wärmerückgewinnung oder beim vollständigen Ausstoß wird durch
den Parameter RECUP dargestellt, der entweder den Wert 1 oder 0 hat. RECUP wird in Abhängigkeit der
folgenden Punkte bestimmt:
! Durchflusswächter des Verflüssigers zur Rückgewinnung
FSCR
! Warmwasseraustrittstemperatur (°C)
TSECR
CONSECR ! Warmwassersolltemperatur (°C)
RECUP geht auf 1 über, wenn:
RECUP wird auf 1 gehalten, solange:
" Verwaltung der Ventilatoren des luftgekühlten Verflüssigers
Beim Übergang in den Rückgewinnungsmodus wird der Ventilationsthermostat des Kreises n THVn für 5
Sekunden auf 0 geführt.
Wenn der Hochdruck des Kreises n 25 Bar übersteigt, wird THVn eine Stufe höher eingestellt. Der
Ventilationsthermostat wird zu jedem Zeitpunkt TEMPOV weiter um eine Stufe inkrementiert, solange die
Bedingung für den Druck erfüllt ist. Jedes Mal, wenn THVn inkrementiert wird, wird der Wert der
Warmwasseraustrittstemperatur TSECR in der Variable MTSECR gespeichert.
Im Rückgewinnungsmodus wird der Ventilationsthermostat dekrementiert, wenn TSECR unter MTSECR fällt,
während mindestens ein Ventilator in Betrieb ist.
Hinweis: Bei wassergekühlten Aggregaten verwaltet CLIMATIC die Wärmerückgewinnung nicht.
Benutzerhandbuch für CLIMATIC™ II bei Flüssigkeitskühlern / CLIMATIC CHILLERS-V2.4- 03-2001 / G
WÄRMERÜCKGEWINNUNG
. FSCR seit über 15 Sekunden eingeschaltet
und. TSECR < CONSECR ist.
. sich FSCR nicht seit über 15 Sekunden in der Ruhephase befindet
und. TSECR < CONSECR+2°C ist.
RT.TSECR
Wassergekühlter
Verflüssiger zur
RT.TEECR
Wärmerückgewinnung
Luftgekühlter Verflüssiger
-
