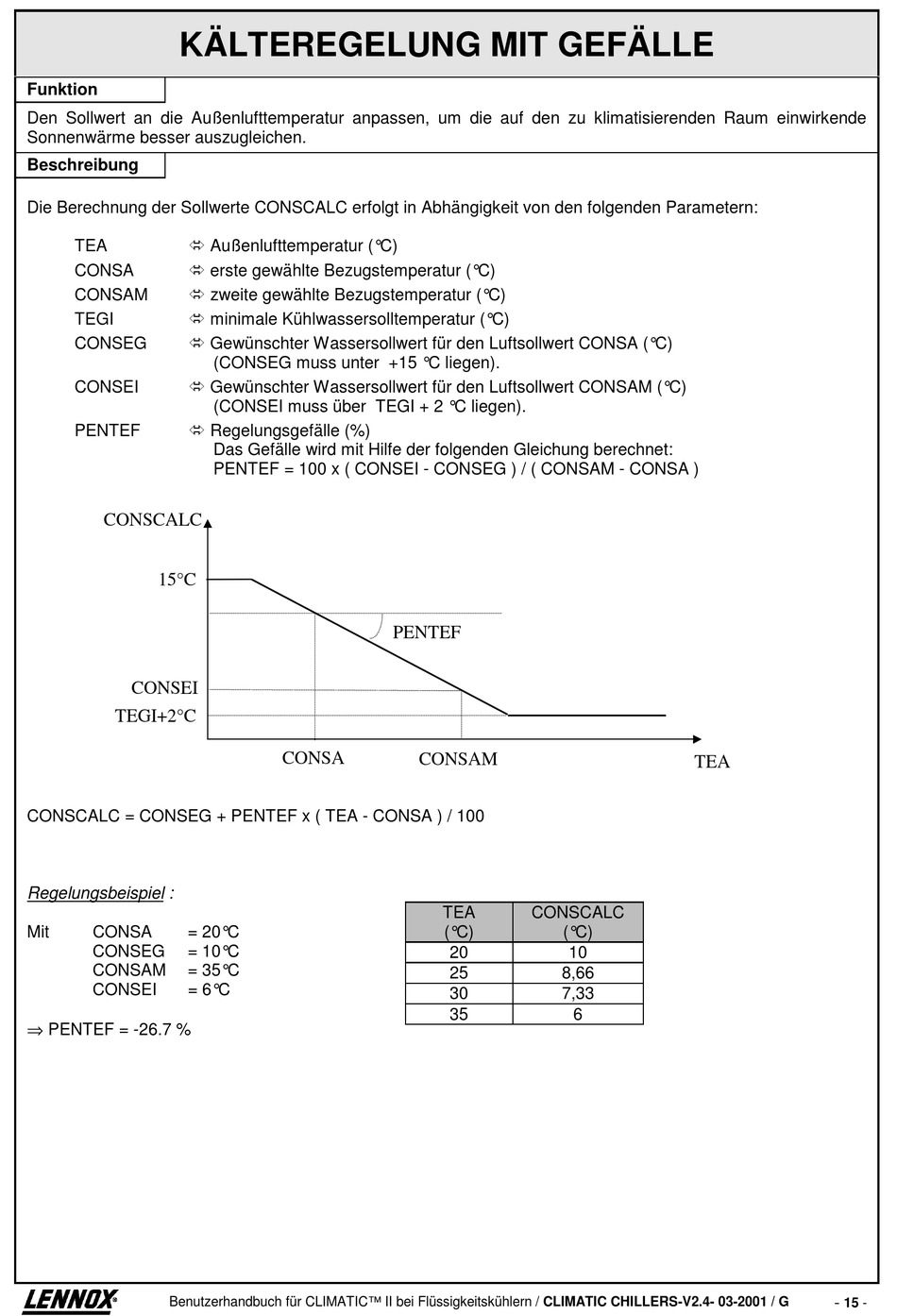

KÄLTEREGELUNG MIT GEFÄLLE
Funktion
Den Sollwert an die Außenlufttemperatur anpassen, um die auf den zu klimatisierenden Raum einwirkende
Sonnenwärme besser auszugleichen.
Beschreibung
Die Berechnung der Sollwerte CONSCALC erfolgt in Abhängigkeit von den folgenden Parametern:
! Außenlufttemperatur (°C)
TEA
! erste gewählte Bezugstemperatur (°C)
CONSA
! zweite gewählte Bezugstemperatur (°C)
CONSAM
! minimale Kühlwassersolltemperatur (°C)
TEGI
! Gewünschter Wassersollwert für den Luftsollwert CONSA (°C)
CONSEG
! Gewünschter Wassersollwert für den Luftsollwert CONSAM (°C)
CONSEI
! Regelungsgefälle (%)
PENTEF
CONSCALC
15°C
CONSEI
TEGI+2°C
CONSCALC = CONSEG + PENTEF x ( TEA - CONSA ) / 100
Regelungsbeispiel :
Mit CONSA = 20°C
CONSEG = 10°C
CONSAM = 35°C
CONSEI = 6°C
⇒ PENTEF = -26.7 %
Benutzerhandbuch für CLIMATIC™ II bei Flüssigkeitskühlern / CLIMATIC CHILLERS-V2.4- 03-2001 / G
(CONSEG muss unter +15 °C liegen).
(CONSEI muss über TEGI + 2 °C liegen).
Das Gefälle wird mit Hilfe der folgenden Gleichung berechnet:
PENTEF = 100 x ( CONSEI - CONSEG ) / ( CONSAM - CONSA )
CONSA
PENTEF
CONSAM
TEA CONSCALC
(°C)
20
25 8,66
30 7,33
35
TEA
(°C)
10
6
-
15 -
