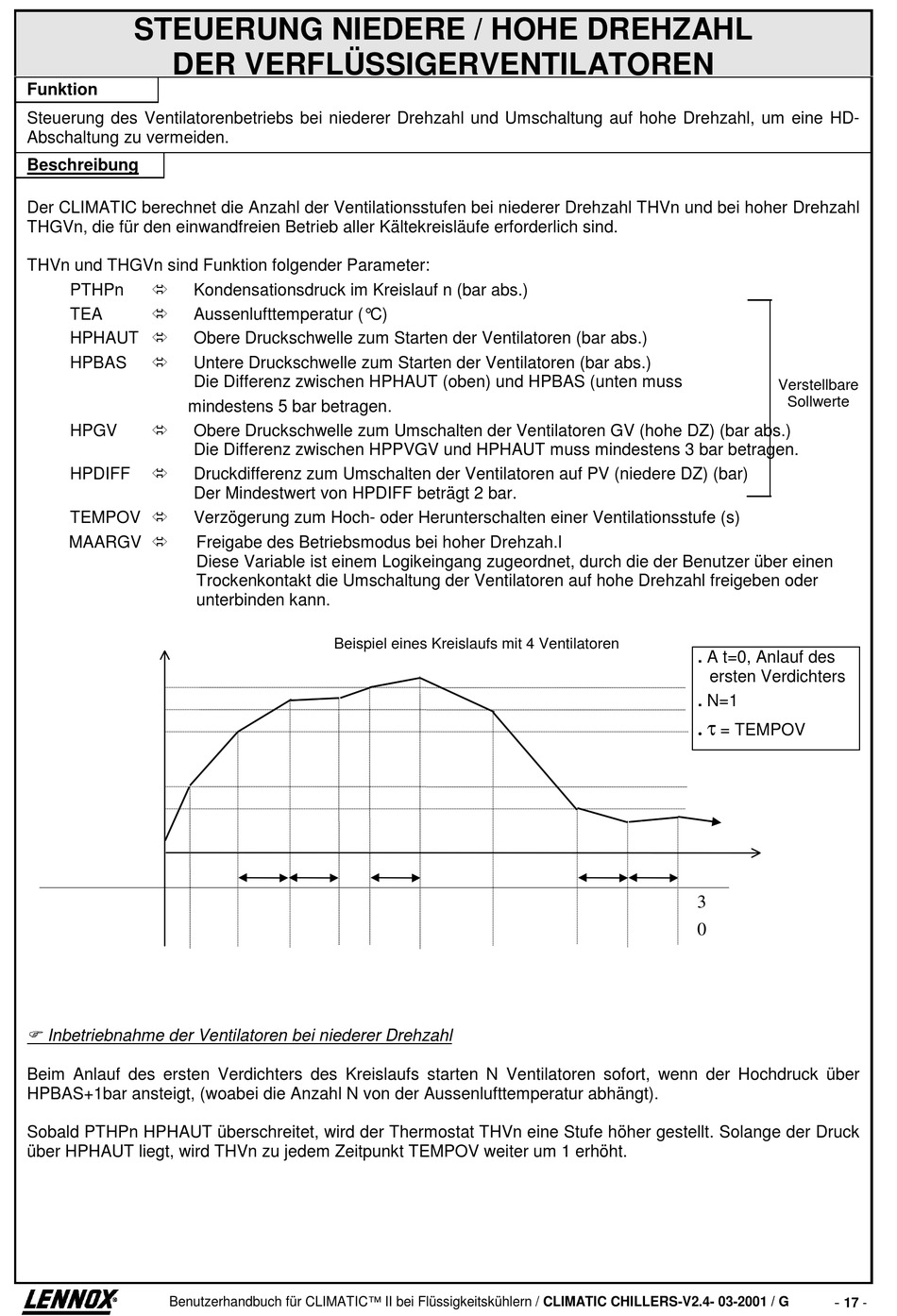

STEUERUNG NIEDERE / HOHE DREHZAHL
DER VERFLÜSSIGERVENTILATOREN
Funktion
Steuerung des Ventilatorenbetriebs bei niederer Drehzahl und Umschaltung auf hohe Drehzahl, um eine HD-
Abschaltung zu vermeiden.
Beschreibung
Der CLIMATIC berechnet die Anzahl der Ventilationsstufen bei niederer Drehzahl THVn und bei hoher Drehzahl
THGVn, die für den einwandfreien Betrieb aller Kältekreisläufe erforderlich sind.
THVn und THGVn sind Funktion folgender Parameter:
!
PTHPn Kondensationsdruck im Kreislauf n (bar abs.)
!
TEA Aussenlufttemperatur (°C)
HPHAUT !
Obere Druckschwelle zum Starten der Ventilatoren (bar abs.)
!
HPBAS Untere Druckschwelle zum Starten der Ventilatoren (bar abs.)
Die Differenz zwischen HPHAUT (oben) und HPBAS (unten muss
mindestens 5 bar betragen.
!
HPGV Obere Druckschwelle zum Umschalten der Ventilatoren GV (hohe DZ) (bar abs.)
Die Differenz zwischen HPPVGV und HPHAUT muss mindestens 3 bar betragen.
!
HPDIFF Druckdifferenz zum Umschalten der Ventilatoren auf PV (niedere DZ) (bar)
Der Mindestwert von HPDIFF beträgt 2 bar.
TEMPOV !
Verzögerung zum Hoch- oder Herunterschalten einer Ventilationsstufe (s)
MAARGV !
Freigabe des Betriebsmodus bei hoher Drehzah.l
Diese Variable ist einem Logikeingang zugeordnet, durch die der Benutzer über einen
Trockenkontakt die Umschaltung der Ventilatoren auf hohe Drehzahl freigeben oder
unterbinden kann.
" Inbetriebnahme der Ventilatoren bei niederer Drehzahl
Beim Anlauf des ersten Verdichters des Kreislaufs starten N Ventilatoren sofort, wenn der Hochdruck über
HPBAS+1bar ansteigt, (woabei die Anzahl N von der Aussenlufttemperatur abhängt).
Sobald PTHPn HPHAUT überschreitet, wird der Thermostat THVn eine Stufe höher gestellt. Solange der Druck
über HPHAUT liegt, wird THVn zu jedem Zeitpunkt TEMPOV weiter um 1 erhöht.
Benutzerhandbuch für CLIMATIC™ II bei Flüssigkeitskühlern / CLIMATIC CHILLERS-V2.4- 03-2001 / G
Beispiel eines Kreislaufs mit 4 Ventilatoren
Verstellbare
Sollwerte
. A t=0, Anlauf des
ersten Verdichters
. N=1
τ
.
= TEMPOV
3
0
-
17 -
