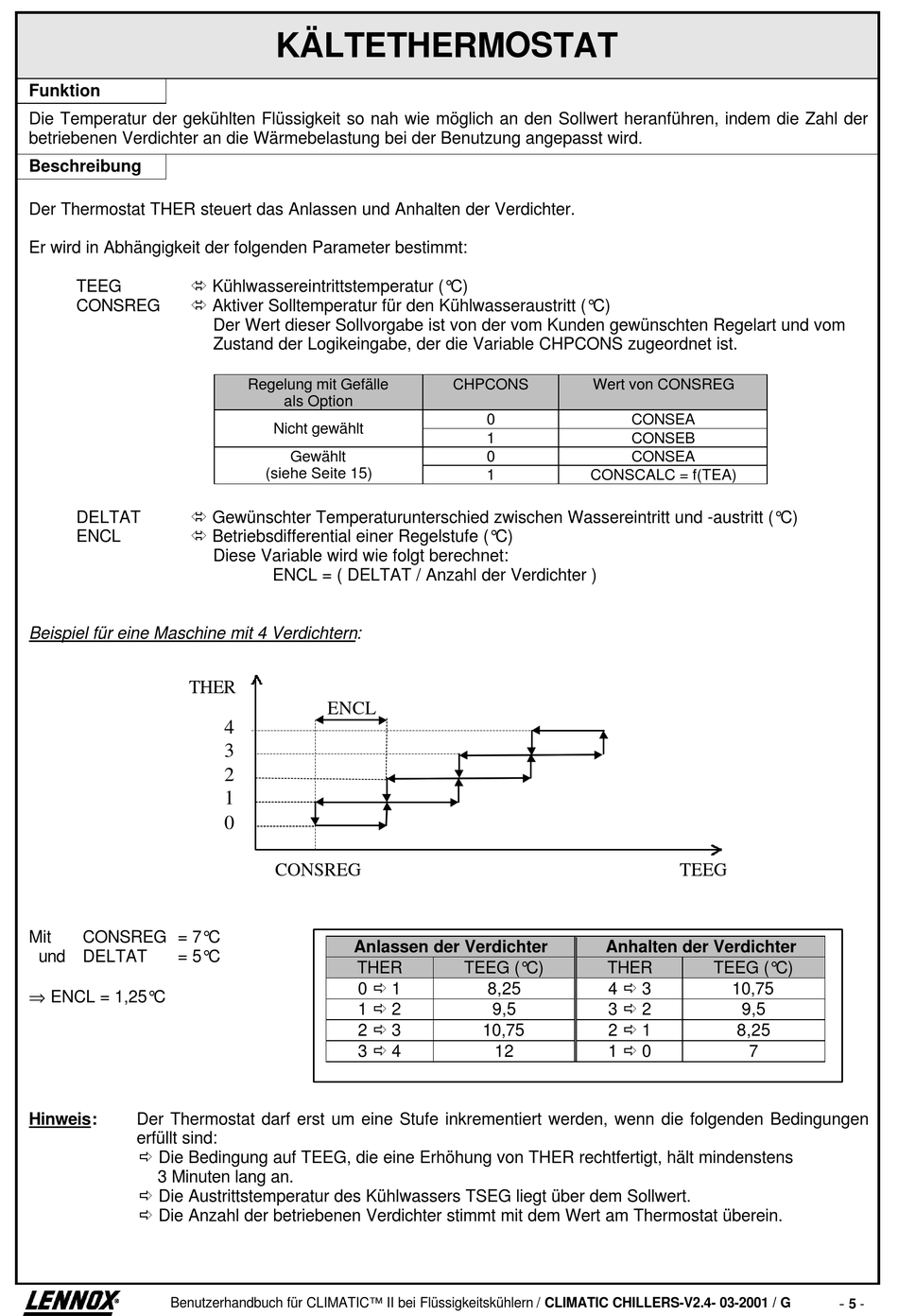

Kältethermostat - Lennox Climatic Benutzerhandbuch

Funktion
Die Temperatur der gekühlten Flüssigkeit so nah wie möglich an den Sollwert heranführen, indem die Zahl der
betriebenen Verdichter an die Wärmebelastung bei der Benutzung angepasst wird.
Beschreibung
Der Thermostat THER steuert das Anlassen und Anhalten der Verdichter.
Er wird in Abhängigkeit der folgenden Parameter bestimmt:
ó Kühlwassereintrittstemperatur (°C)
TEEG
ó Aktiver Solltemperatur für den Kühlwasseraustritt (°C)
CONSREG
ó Gewünschter Temperaturunterschied zwischen Wassereintritt und -austritt (°C)
DELTAT
ó Betriebsdifferential einer Regelstufe (°C)
ENCL
Beispiel für eine Maschine mit 4 Verdichtern:
THER
Mit CONSREG = 7°C
und DELTAT = 5°C
⇒ ENCL = 1,25°C
Hinweis: Der Thermostat darf erst um eine Stufe inkrementiert werden, wenn die folgenden Bedingungen
erfüllt sind:
ð Die Bedingung auf TEEG, die eine Erhöhung von THER rechtfertigt, hält mindenstens
3 Minuten lang an.
ð Die Austrittstemperatur des Kühlwassers TSEG liegt über dem Sollwert.
ð Die Anzahl der betriebenen Verdichter stimmt mit dem Wert am Thermostat überein.
Benutzerhandbuch für CLIMATIC™ II bei Flüssigkeitskühlern / CLIMATIC CHILLERS-V2.4- 03-2001 / G
KÄLTETHERMOSTAT
Der Wert dieser Sollvorgabe ist von der vom Kunden gewünschten Regelart und vom
Zustand der Logikeingabe, der die Variable CHPCONS zugeordnet ist.
Regelung mit Gefälle
als Option
Nicht gewählt
Gewählt
(siehe Seite 15)
Diese Variable wird wie folgt berechnet:
ENCL = ( DELTAT / Anzahl der Verdichter )
ENCL
4
3
2
1
0
CONSREG
Anlassen der Verdichter
THER
0 ð 1
1 ð 2
2 ð 3
3 ð 4
CHPCONS Wert von CONSREG
0
1
0
1 CONSCALC = f(TEA)
Anhalten der Verdichter
TEEG (°C) THER
4 ð 3
8,25
3 ð 2
9,5
2 ð 1
10,75
1 ð 0
12
CONSEA
CONSEB
CONSEA
TEEG
TEEG (°C)
10,75
9,5
8,25
7
-
5 -
