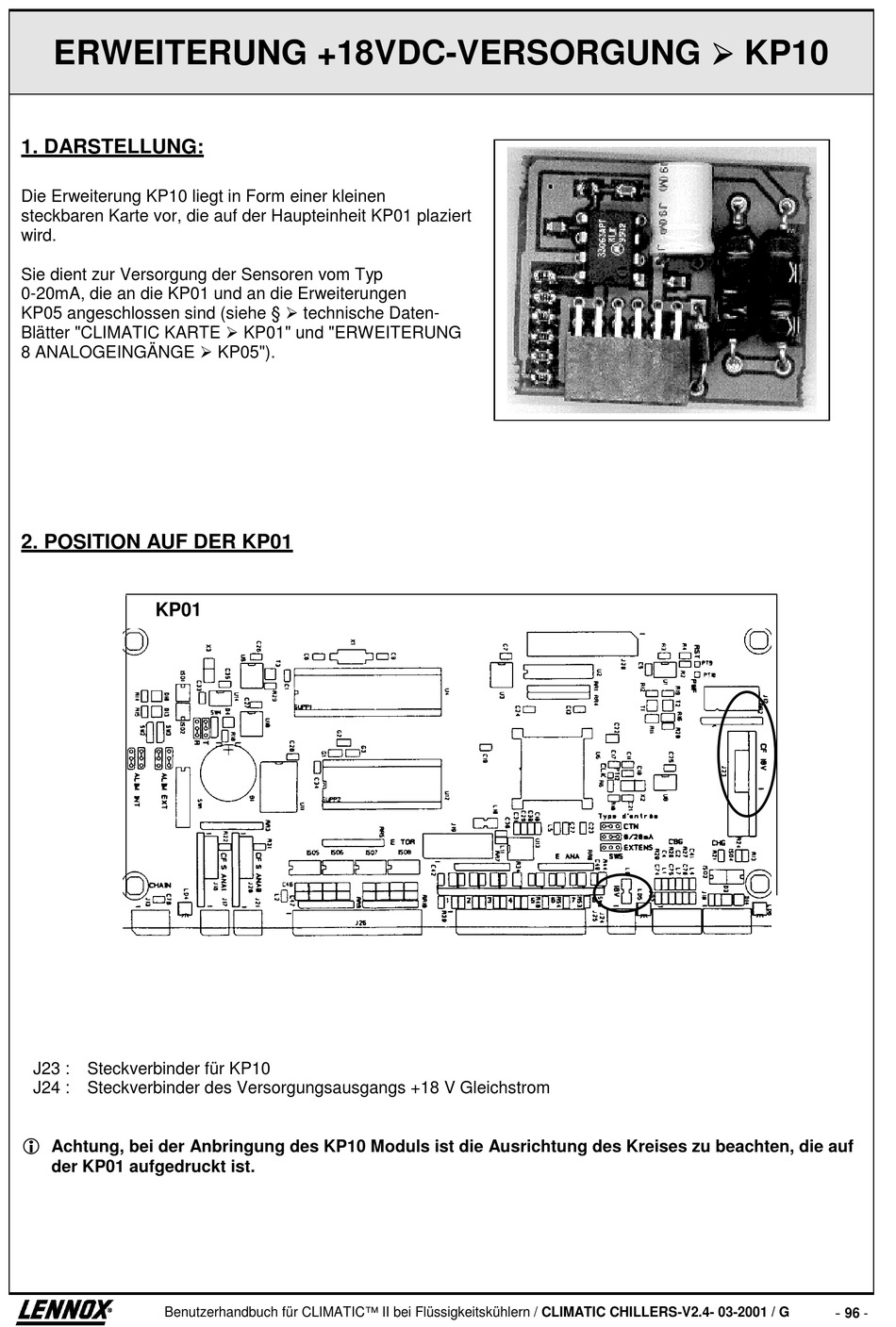

ERWEITERUNG +18VDC-VERSORGUNG

1. DARSTELLUNG:

Die Erweiterung KP10 liegt in Form einer kleinen
steckbaren Karte vor, die auf der Haupteinheit KP01 plaziert
wird.
Sie dient zur Versorgung der Sensoren vom Typ
0-20mA, die an die KP01 und an die Erweiterungen
KP05 angeschlossen sind (siehe § $ technische Daten-
Blätter "CLIMATIC KARTE $ KP01" und "ERWEITERUNG
8 ANALOGEINGÄNGE $ KP05").
2. POSITION AUF DER KP01
KP01
J23 : Steckverbinder für KP10
J24 : Steckverbinder des Versorgungsausgangs +18 V Gleichstrom
!
Achtung, bei der Anbringung des KP10 Moduls ist die Ausrichtung des Kreises zu beachten, die auf
der KP01 aufgedruckt ist.
Benutzerhandbuch für CLIMATIC™ II bei Flüssigkeitskühlern / CLIMATIC CHILLERS-V2.4- 03-2001 / G
$ $ $ $
KP10
-
