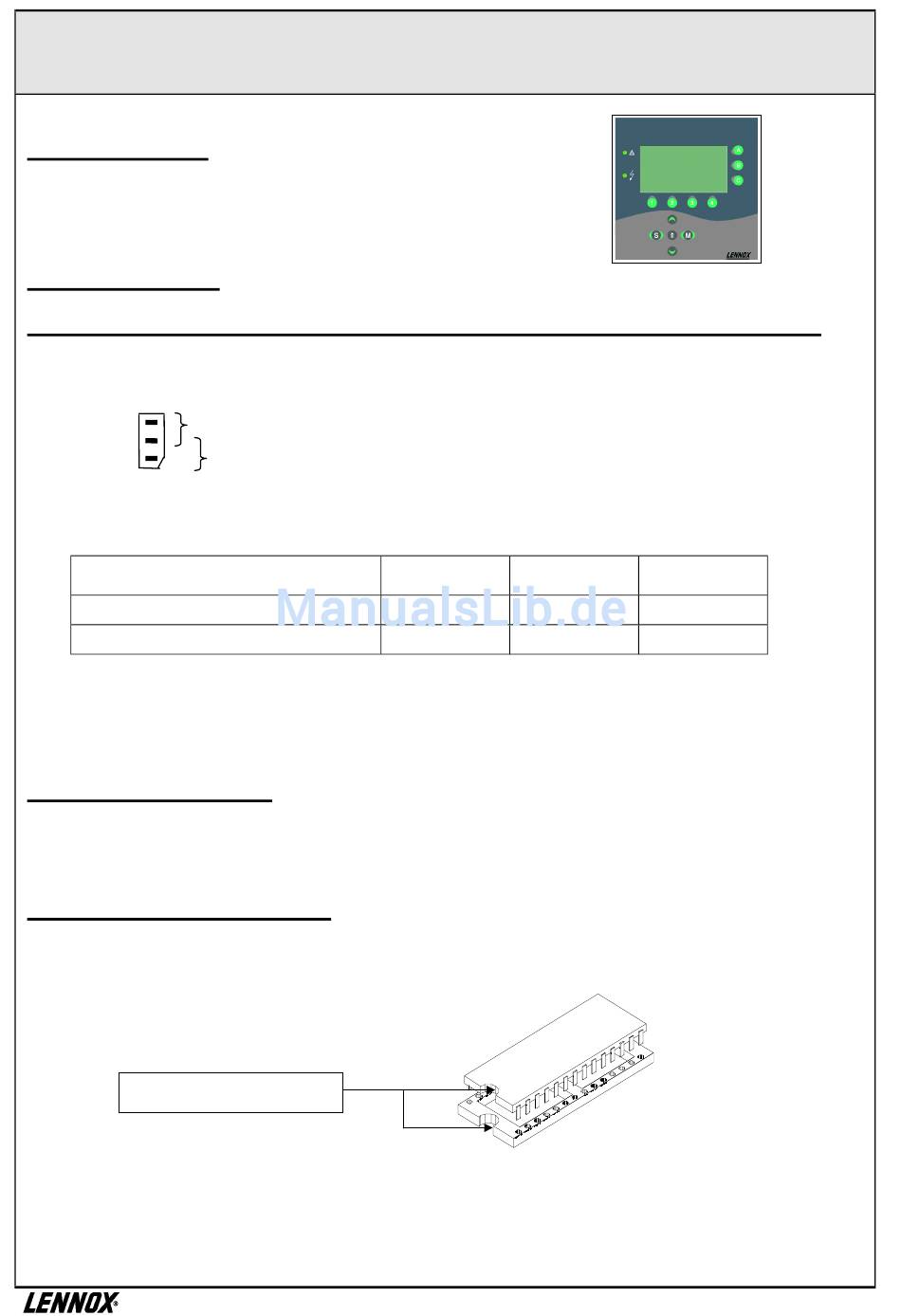

Auswechseln Einer Kp07 - Lennox Climatic Benutzerhandbuch

1. PRÄSENTATION
Siehe § I des Kapitels "GRAPHICDISPLAY KP07".
2. KONFIGURATION
2.1 Kommunikationsanschlussstelle (SW4) und externe / interne Versorgung (SW1 & SW2)
Die Kommunikationsanschlussstelle B oder C wird anhand des Schalters SW4 nach dem folgenden Prinzip
konfiguriert :
Die Wahl zwischen externer oder interner Versorgung hängt von der Kommunikationsanschlussstelle der KP01
ab, an die die Anzeige KP07 angeschlossen ist, sowie deren Position, ob lokal oder Fern im Verhältnis zur CPU:
Kommunikationsanschlussstelle auf
KP01
Relative Position KP07 / KP01
Versorgungsart
Die Positionen der Drahtbrücken SW1 und SW2 gemäss der Konfiguration der internen oder externen
Versorgung sind auf der Karte angezeigt. Sie müssen beide unbedingt die gleiche Versorgungsart angeben.
2.2 Kontrasteinstellung (P1)
Der Potentionmeter P1 ermöglicht die Einstellung des vorgegebenen Bildschirmkontrasts.

3. AUSWECHSELN EINER KP07

$ Kartenversorgung abtrennen und Karte auswechseln.
$
der alten Karte nehmen und an der neuen anbringen, wobei die unten beschriebene
EPROM
Einbaurichtung zu beachten ist:
Unverwechselbarkeitsnut
$ Schliessen Sie alle Verbindungen von KP07 gemäss den Anweisungen des elektrischen
Schaltplans der Maschine an.
Benutzerhandbuch für CLIMATIC™ II bei Flüssigkeitskühlern / CLIMATIC CHILLERS-V2.4- 03-2001 / G
GRAPHICDISPLAY
Port B
Port C
$ $ $ $
KP07
B B
Lokal Fern
Intern Extern
C
Lokal
Extern
-
