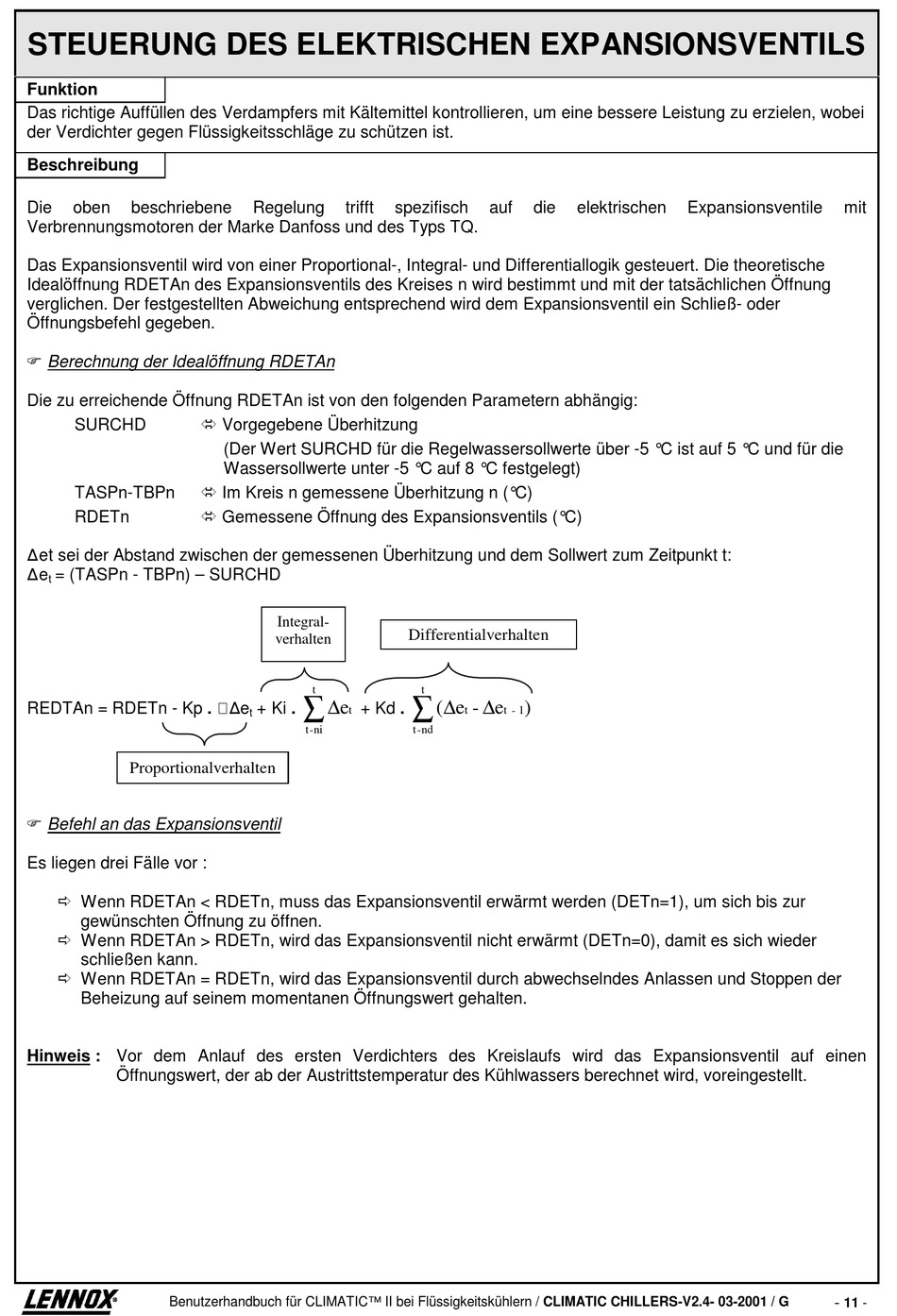

STEUERUNG DES ELEKTRISCHEN EXPANSIONSVENTILS
Funktion
Das richtige Auffüllen des Verdampfers mit Kältemittel kontrollieren, um eine bessere Leistung zu erzielen, wobei
der Verdichter gegen Flüssigkeitsschläge zu schützen ist.
Beschreibung
Die oben beschriebene
Verbrennungsmotoren der Marke Danfoss und des Typs TQ.
Das Expansionsventil wird von einer Proportional-, Integral- und Differentiallogik gesteuert. Die theoretische
Idealöffnung RDETAn des Expansionsventils des Kreises n wird bestimmt und mit der tatsächlichen Öffnung
verglichen. Der festgestellten Abweichung entsprechend wird dem Expansionsventil ein Schließ- oder
Öffnungsbefehl gegeben.
" Berechnung der Idealöffnung RDETAn
Die zu erreichende Öffnung RDETAn ist von den folgenden Parametern abhängig:
SURCHD
TASPn-TBPn
RDETn
∆et sei der Abstand zwischen der gemessenen Überhitzung und dem Sollwert zum Zeitpunkt t:
∆e
= (TASPn - TBPn) – SURCHD
t
REDTAn = RDETn - Kp . ∆e
Proportionalverhalten
" Befehl an das Expansionsventil
Es liegen drei Fälle vor :
# Wenn RDETAn < RDETn, muss das Expansionsventil erwärmt werden (DETn=1), um sich bis zur
gewünschten Öffnung zu öffnen.
# Wenn RDETAn > RDETn, wird das Expansionsventil nicht erwärmt (DETn=0), damit es sich wieder
schließen kann.
# Wenn RDETAn = RDETn, wird das Expansionsventil durch abwechselndes Anlassen und Stoppen der
Beheizung auf seinem momentanen Öffnungswert gehalten.
Hinweis : Vor dem Anlauf des ersten Verdichters des Kreislaufs wird das Expansionsventil auf einen
Öffnungswert, der ab der Austrittstemperatur des Kühlwassers berechnet wird, voreingestellt.
