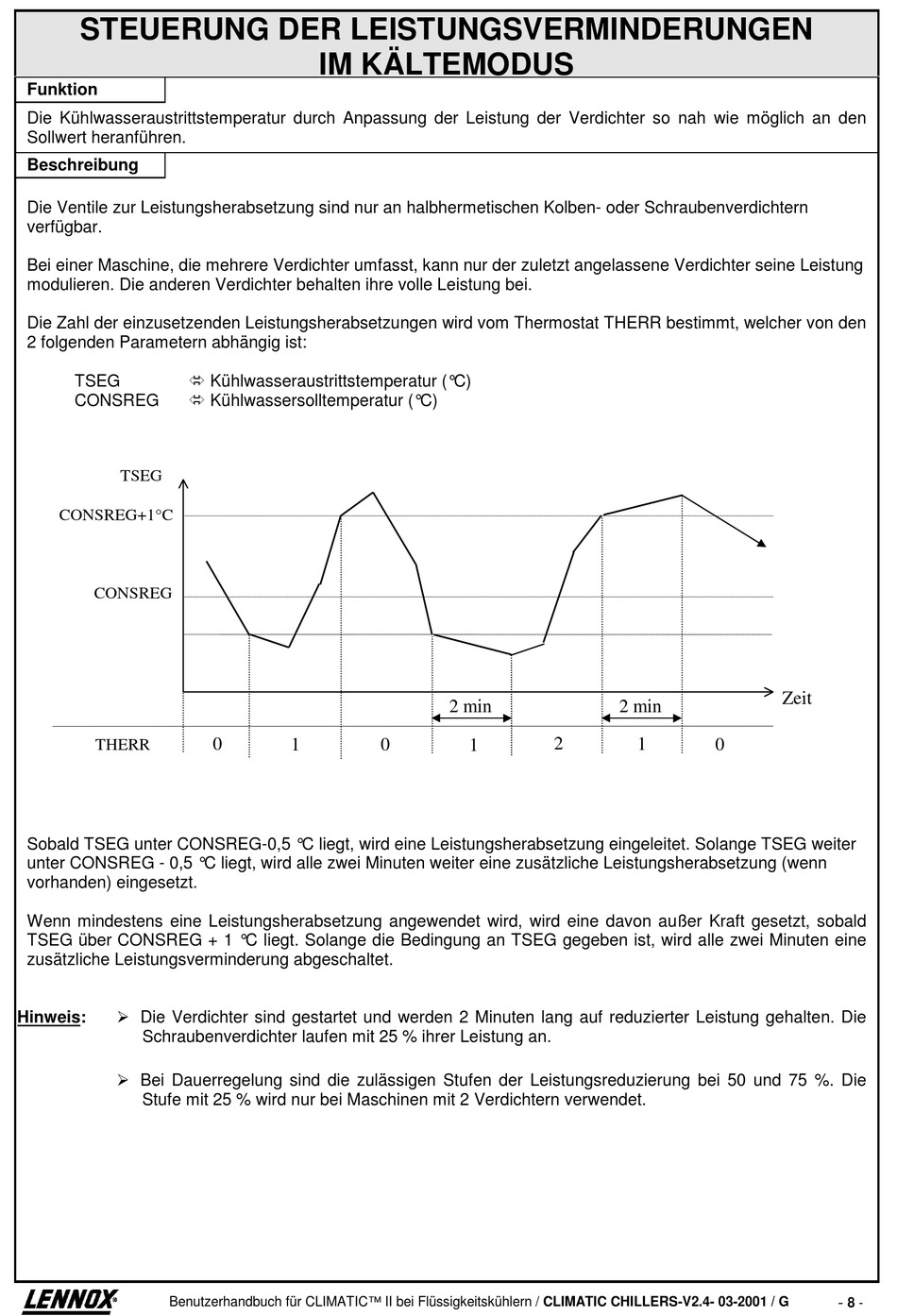

Steuerung Der Leistungsverminderungen Im Kältemodus - Lennox Climatic Benutzerhandbuch

STEUERUNG DER LEISTUNGSVERMINDERUNGEN
Funktion
Die Kühlwasseraustrittstemperatur durch Anpassung der Leistung der Verdichter so nah wie möglich an den
Sollwert heranführen.
Beschreibung
Die Ventile zur Leistungsherabsetzung sind nur an halbhermetischen Kolben- oder Schraubenverdichtern
verfügbar.
Bei einer Maschine, die mehrere Verdichter umfasst, kann nur der zuletzt angelassene Verdichter seine Leistung
modulieren. Die anderen Verdichter behalten ihre volle Leistung bei.
Die Zahl der einzusetzenden Leistungsherabsetzungen wird vom Thermostat THERR bestimmt, welcher von den
2 folgenden Parametern abhängig ist:
TSEG
CONSREG
TSEG
CONSREG+1°C
CONSREG
THERR
Sobald TSEG unter CONSREG-0,5 °C liegt, wird eine Leistungsherabsetzung eingeleitet. Solange TSEG weiter
unter CONSREG - 0,5 °C liegt, wird alle zwei Minuten weiter eine zusätzliche Leistungsherabsetzung (wenn
vorhanden) eingesetzt.
Wenn mindestens eine Leistungsherabsetzung angewendet wird, wird eine davon außer Kraft gesetzt, sobald
TSEG über CONSREG + 1 °C liegt. Solange die Bedingung an TSEG gegeben ist, wird alle zwei Minuten eine
zusätzliche Leistungsverminderung abgeschaltet.
$ Die Verdichter sind gestartet und werden 2 Minuten lang auf reduzierter Leistung gehalten. Die
Hinweis:
Schraubenverdichter laufen mit 25 % ihrer Leistung an.
$ Bei Dauerregelung sind die zulässigen Stufen der Leistungsreduzierung bei 50 und 75 %. Die
Stufe mit 25 % wird nur bei Maschinen mit 2 Verdichtern verwendet.
Benutzerhandbuch für CLIMATIC™ II bei Flüssigkeitskühlern / CLIMATIC CHILLERS-V2.4- 03-2001 / G
IM KÄLTEMODUS
! Kühlwasseraustrittstemperatur (°C)
! Kühlwassersolltemperatur (°C)
0 1
2 min
0
1
2 min
2
1 0
Zeit
-
