4. LEXIKON DER ICONS

Die Icons sind in 6 Familien eingeteilt:
1. Tasten
2. Bildschirminhalte
3. Identifikation der Bestandteile
4. Betriebszustände
5. Störungen
6. Betrieb / Stopp und Sollwerte

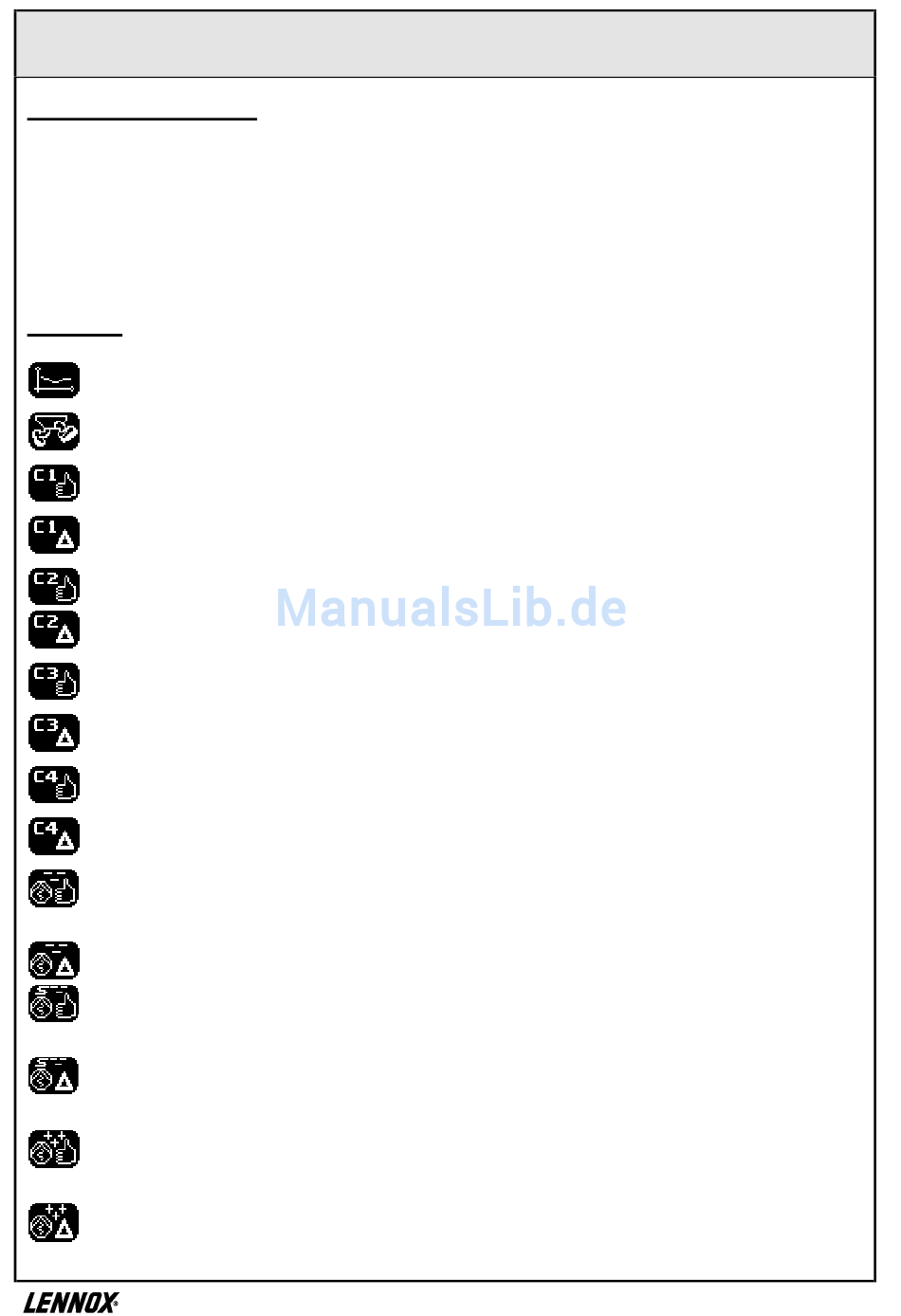

4.1. Tasten
...... Zugang zur Wassertemperaturkurve beim Austritt aus der Maschine.
...... Zugang zu den Betriebszuständen der Kältekreise, der Pumpen und der Maschine.
...... Zugang zum Betriebszustand des Kältekreises Nr. 1 (am Kreis wird keine Störung gemeldet).
...... Zugang zum Betriebszustand des Kältekreises Nr. 1 (der Kreis weist eine Störung auf).
...... Zugang zum Betriebszustand des Kältekreises Nr. 2 (am Kreis wird keine Störung gemeldet).
...... Zugang zum Betriebszustand des Kältekreises Nr. 2 (der Kreis weist eine Störung auf).
...... Zugang zum Betriebszustand des Kältekreises Nr. 3 (am Kreis wird keine Störung gemeldet).
...... Zugang zum Betriebszustand des Kältekreises Nr. 3 (der Kreis weist eine Störung auf).
...... Zugang zum Betriebszustand des Kältekreises Nr. 4 (am Kreis wird keine Störung gemeldet).
...... Zugang zum Betriebszustand des Kältekreises Nr. 4 (der Kreis weist eine Störung auf).
....... Zugang zum Betriebszustand der Kühlwasserpumpen (an diesen Pumpen wird keine Störung
gemeldet).
...... Zugang zum Betriebszustand der Kühlwasserpumpen (die Pumpen weisen eine Störung auf).
........Zugang zum Betriebszustand der sekundären Kühlwasserpumpen (an diesen Pumpen wird keine
Störung gemeldet).
........Zugang zum Betriebszustand der sekundären Kühlwasserpumpen (die Pumpen weisen eine
Störung auf).
...... Zugang zum Betriebszustand der Warmwasserpumpen (an diesen Pumpen wird keine Störung
gemeldet).
....... Zugang zum Betriebszustand der Warmwasserpumpen (die Pumpen weisen eine Störung auf).
