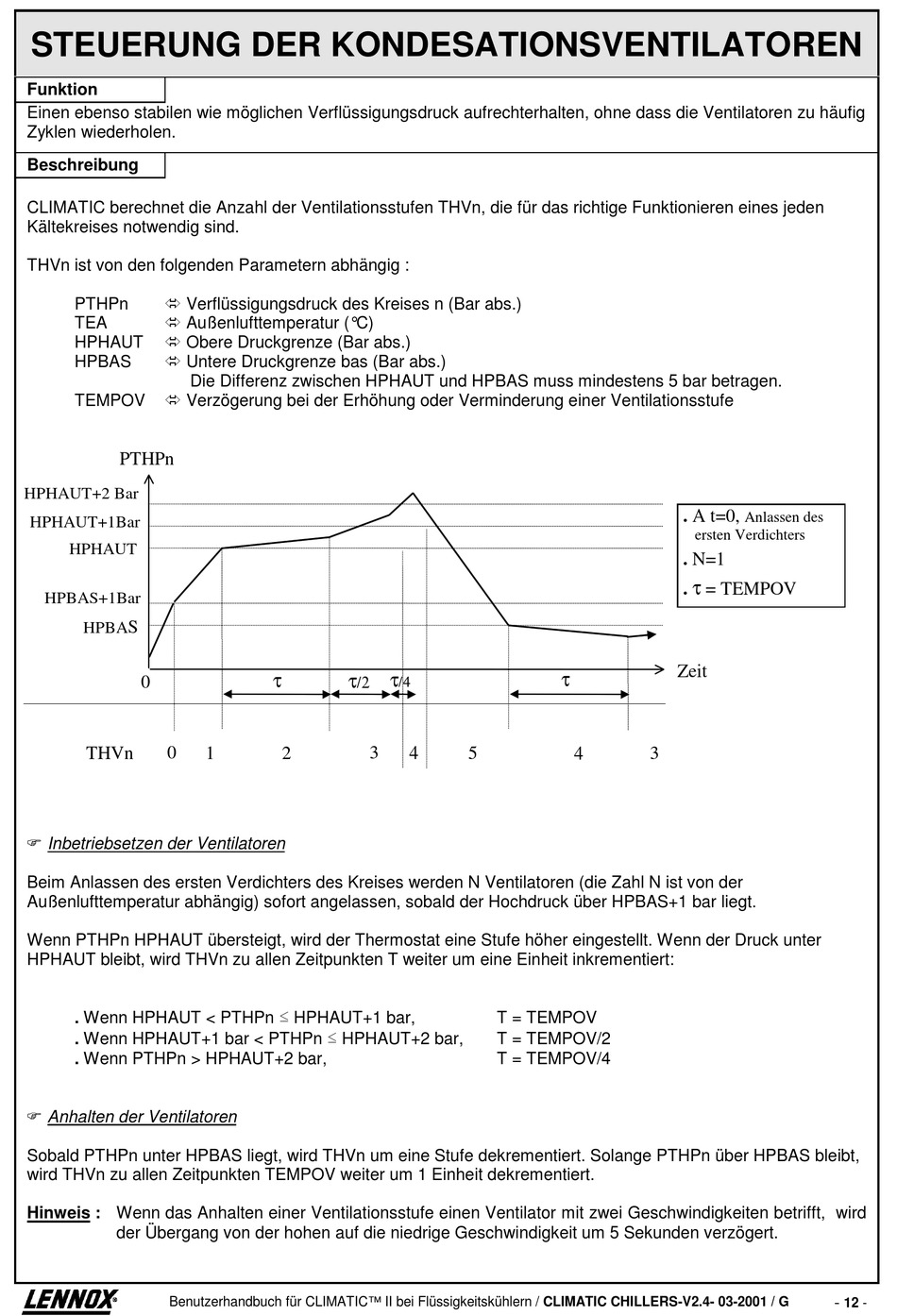

STEUERUNG DER KONDESATIONSVENTILATOREN
Funktion
Einen ebenso stabilen wie möglichen Verflüssigungsdruck aufrechterhalten, ohne dass die Ventilatoren zu häufig
Zyklen wiederholen.
Beschreibung
CLIMATIC berechnet die Anzahl der Ventilationsstufen THVn, die für das richtige Funktionieren eines jeden
Kältekreises notwendig sind.
THVn ist von den folgenden Parametern abhängig :
! Verflüssigungsdruck des Kreises n (Bar abs.)
PTHPn
! Außenlufttemperatur (°C)
TEA
! Obere Druckgrenze (Bar abs.)
HPHAUT
! Untere Druckgrenze bas (Bar abs.)
HPBAS
Die Differenz zwischen HPHAUT und HPBAS muss mindestens 5 bar betragen.
! Verzögerung bei der Erhöhung oder Verminderung einer Ventilationsstufe
TEMPOV
PTHPn
HPHAUT+2 Bar
HPHAUT+1Bar
HPHAUT
HPBAS+1Bar
S
HPBA
0
THVn 0
" Inbetriebsetzen der Ventilatoren
Beim Anlassen des ersten Verdichters des Kreises werden N Ventilatoren (die Zahl N ist von der
Außenlufttemperatur abhängig) sofort angelassen, sobald der Hochdruck über HPBAS+1 bar liegt.
Wenn PTHPn HPHAUT übersteigt, wird der Thermostat eine Stufe höher eingestellt. Wenn der Druck unter
HPHAUT bleibt, wird THVn zu allen Zeitpunkten T weiter um eine Einheit inkrementiert:
. Wenn HPHAUT < PTHPn ≤ HPHAUT+1 bar,
. Wenn HPHAUT+1 bar < PTHPn ≤ HPHAUT+2 bar,
. Wenn PTHPn > HPHAUT+2 bar,
" Anhalten der Ventilatoren
Sobald PTHPn unter HPBAS liegt, wird THVn um eine Stufe dekrementiert. Solange PTHPn über HPBAS bleibt,
wird THVn zu allen Zeitpunkten TEMPOV weiter um 1 Einheit dekrementiert.
Hinweis : Wenn das Anhalten einer Ventilationsstufe einen Ventilator mit zwei Geschwindigkeiten betrifft, wird
der Übergang von der hohen auf die niedrige Geschwindigkeit um 5 Sekunden verzögert.
Benutzerhandbuch für CLIMATIC™ II bei Flüssigkeitskühlern / CLIMATIC CHILLERS-V2.4- 03-2001 / G
