ERWEITERUNG 16 DIGITALEINGÄNGE

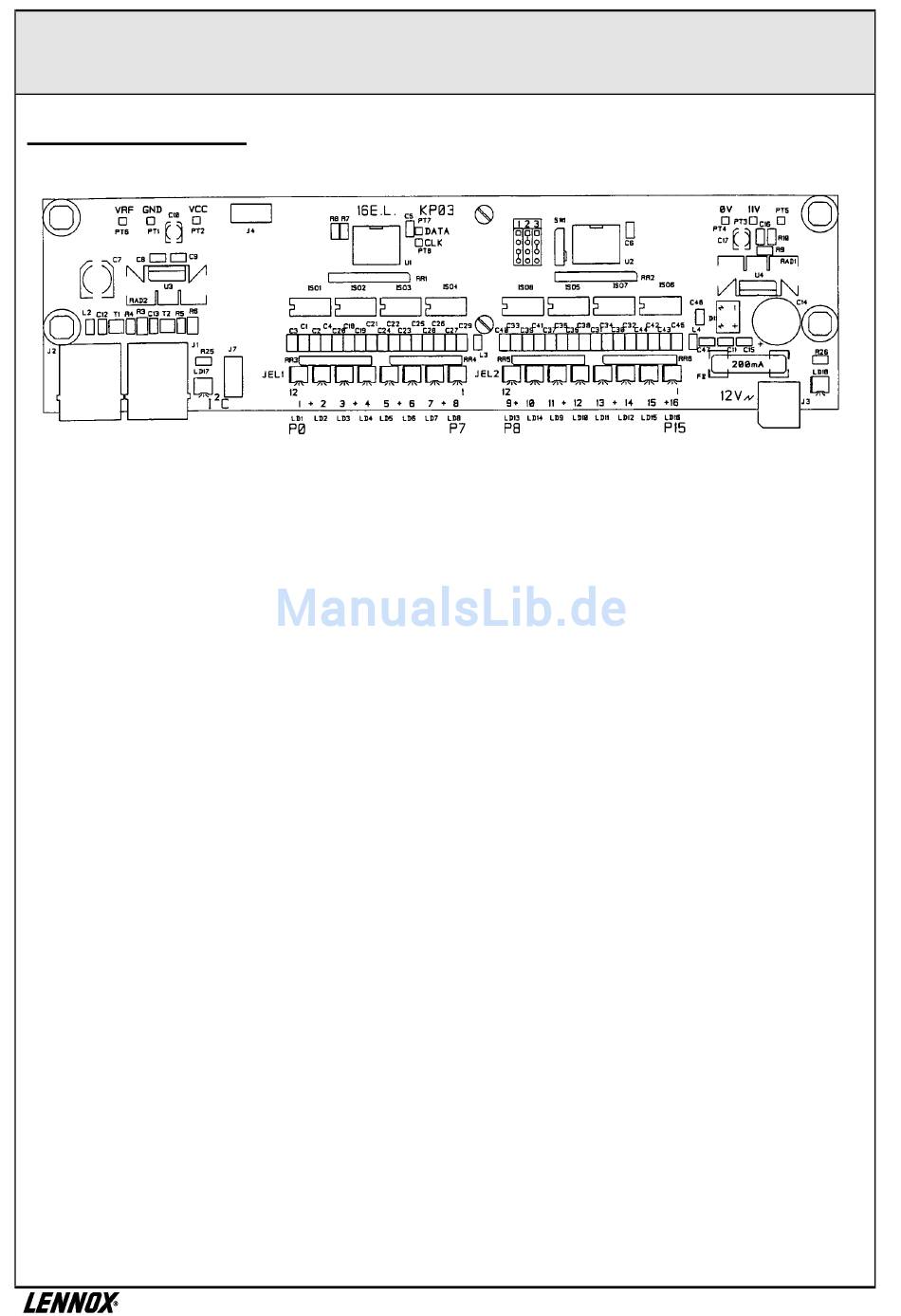

4. KARTENDIAGRAMM
J1, J2 : Steckverbinder RJ45 für den I²C-Bus
J3 : Steckverbinder für externe Versorgung 12 V Wechselstrom
J4, J7 : Vorgesehene Stellen für einen Masseanschluss mittels Kabelschuh FASTON 6.35
JEL1, JEL2 : Steckverbinder der logischen Eingänge
LD1 à LD16 : LED für den Zustand der 16 Eingänge
LD17 : Led für das Vorliegen von Spannung auf Bus I
LD18 : LED für das Vorliegen einer Spannung durch die isolierte 12Vac-Versorgung
PT1 : Masse
PT2 : Vcc1 (+5 V)
PT3 : Vcc2 (+11 V isoliert)
PT4 : 0 V isoliert
PT5 : +12V gleichgerichtet und gefiltert (vor der Regelung)
PT6 : VRF
PT7 : Signal SDA/I²C (DATA)
PT8 : Signal SCL/I²C (CLOCK)
SW1 : Schalter für die Konfiguration der Kartenadresse
