Justieren mit 3POINTS

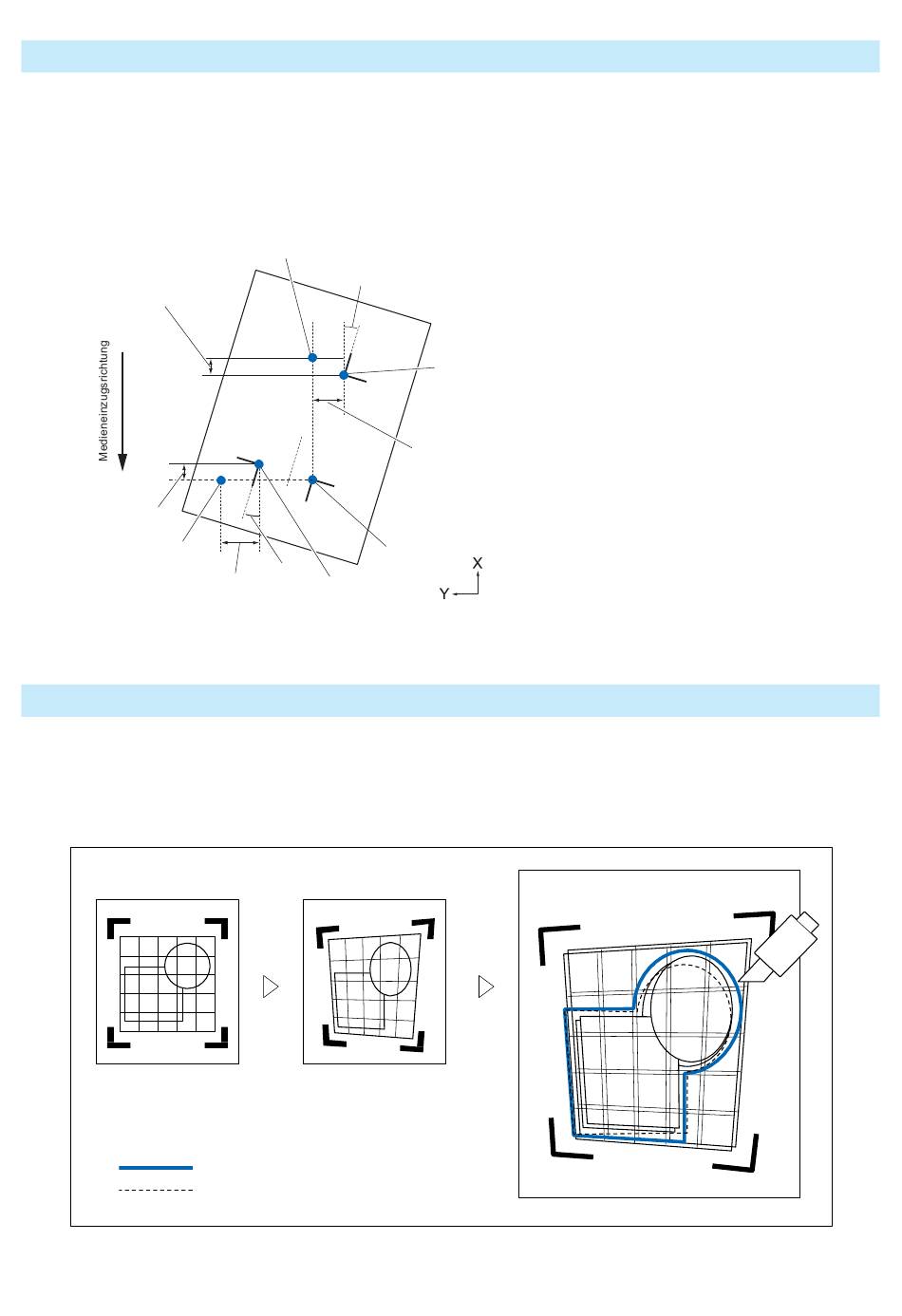

Die Justierung mit 3POINTS liest 3 Passermarken an der auszumessenden Stelle wie unten dargestellt.
Diese erfolgt, indem die Neigung der X- und Y-Achse und der Abstand zwischen den Passermarken (horizontal und
vertikal) gemessen wird. Diese Justierung ist eine 2-Achsenjustierung (Neigungsjustierung).
Liegt das Medium wie in folgender Abbildung geneigt, ist die Position der ermittelten Passermarke von der Position
verschoben, an der sie sein sollte. Neigung und Abstand können durch Vergleich der Koordinaten reguliert werden.
Differenz in X
Differenz in X
Ursprüngliche
Position der
Passermarke
Differenz in Y
Justieren mit 4POINTS
Die Justierung mit 4POINTS liest 4 Passermarken an den auszumessenden Ecken. Diese erfolgt, indem die
Neigung der X- und Y-Achse und der Abstand zwischen den Passermarken gemessen wird. Zusätzlich zur 2-
Achsen-(Neigung)-Justierung und Abstandsjustierung wird eine Justierung der 2-Achsenverzerrung durchgeführt,
sodass eine genauere Justierung als bei anderen Methoden möglich ist.
Date
n
GRAPHTEC 2ACHSEN justierter Schnitt
Allgemeiner 1ACHSEN justierter Schnitt
Ursprüngliche Position der Passermarke
Neigung
Differenz in Y
Erste Passermarke
Neigung
Dritte Passermarke
Druck
Bild wird geneigt
und verzerrt gedruckt
Zweite Passermarke
Schnitt
