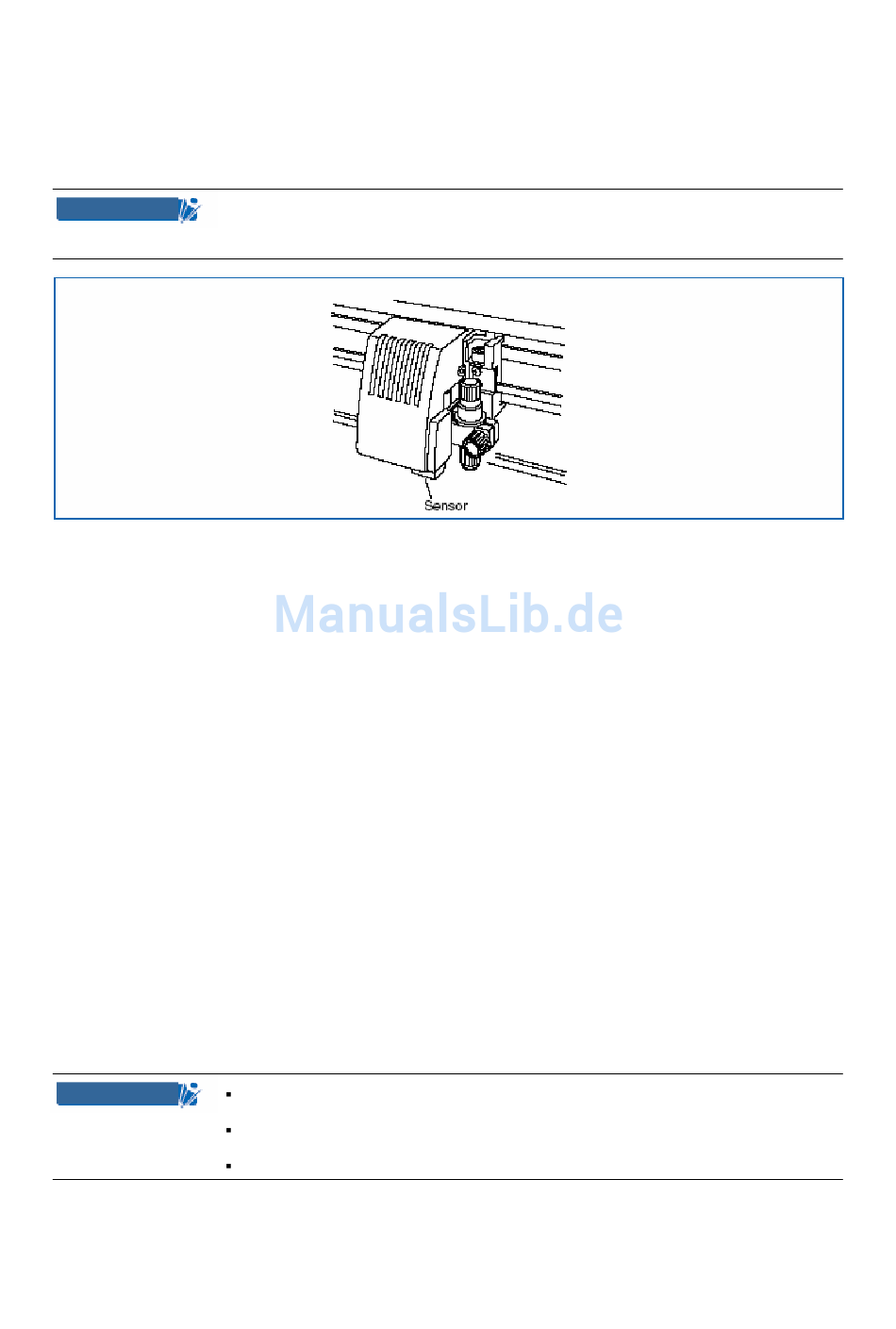

4.6 Einstellungen für das automatische Lesen der Passermarken
Diese Einstellungen ermöglichen es, vorgedruckte Medien ohne Offset zu schneiden, indem die Passermarken
durch den Schneidplottersensor gelesen und die Achsen auf die Koordinatendaten ausgerichtet werden.
H H
I I
N N
W W
E E
I I
S S
H
I
N
W
E
I
S
Achten Sie bei der Anwendung der automatischen Passermarkenerkennung auf die folgenden Punkte:
• Das Passermarkenmuster
• Der zur Passermarkenerkennung benötigte Lesebereich
• Die Passermarkenpositionen
• Die Position des Ursprungspunktes
• Medientyp.
Die Voraussetzungen, unter denen Passermarken vom Schneidplotter gelesen werden können, lauten wie folgt:
• Linienbreite der Passermarken: 0,3 mm bis 1,0 mm (Die Mittellinien der Passermarken werden als Referenz-
punkte herangezogen.)
• Passermarkengröße: 5 mm bis 20 mm (siehe auch „Festlegen der Passermarkengröße")
• Passermarkenmuster: Muster 1 oder 2 (siehe auch „Festlegen des Passermarkenmusters")
• Passermarken müssen aus einer Einzellinie bestehen.
• Passermarken müssen in schwarz gezeichnet sein.
Der Plotter kann Passermarken auf den folgenden Medientypen nicht erkennen.
• Transparente Medien:
• Mehrfarbige Medien:
• Grob strukturierte Zeichnungen oder Medien
• Medienstärke
H H
I I
N N
W W
E E
I I
S S
H
I
N
W
E
I
S
Passermarken-Lesegenauigkeit*: innerhalb 0,3 mm
* Genauigkeit bei Verwendung der mitgelieferten Stifte, hochwertiger Medien sowie Le-
sen eines der spezifizierten Muster
Der Sensor würde die Oberfläche des Plottertisches ebenfalls lesen. Dies
macht eine genaue Erkennung von Passermarken unmöglich.
Passermarken können nicht gelesen werden, wenn sie auf farbigen Medien
gedruckt oder wenn sie nicht schwarz sind.
Passermarken können nicht gelesen werden, wenn die Oberfläche eines Me-
diums fleckig oder faltig ist oder Passermarken schwach gedruckt sind.
Wenn die Medienstärke 0,3 mm übersteigt, können die Passermarken nicht
korrekt erkannt werden.
Die in der Anwendersoftware genutzten Passermarken können nicht verwendet wer-
den. Die Passermarken müssen stets als Zeichnungsdaten vorliegen.
Ist das automatische Lesen von Passermarken nicht möglich, verwenden Sie die
Achsausrichtungsfunktion (siehe „Einstellungen der ACHSENAUSRICHTUNG")
Ein automatisches Lesen ist nicht möglich, wenn SPIEGELN aktiviert ist.
4 - 8
(Werksoption)
