BESTANDTEILE
13

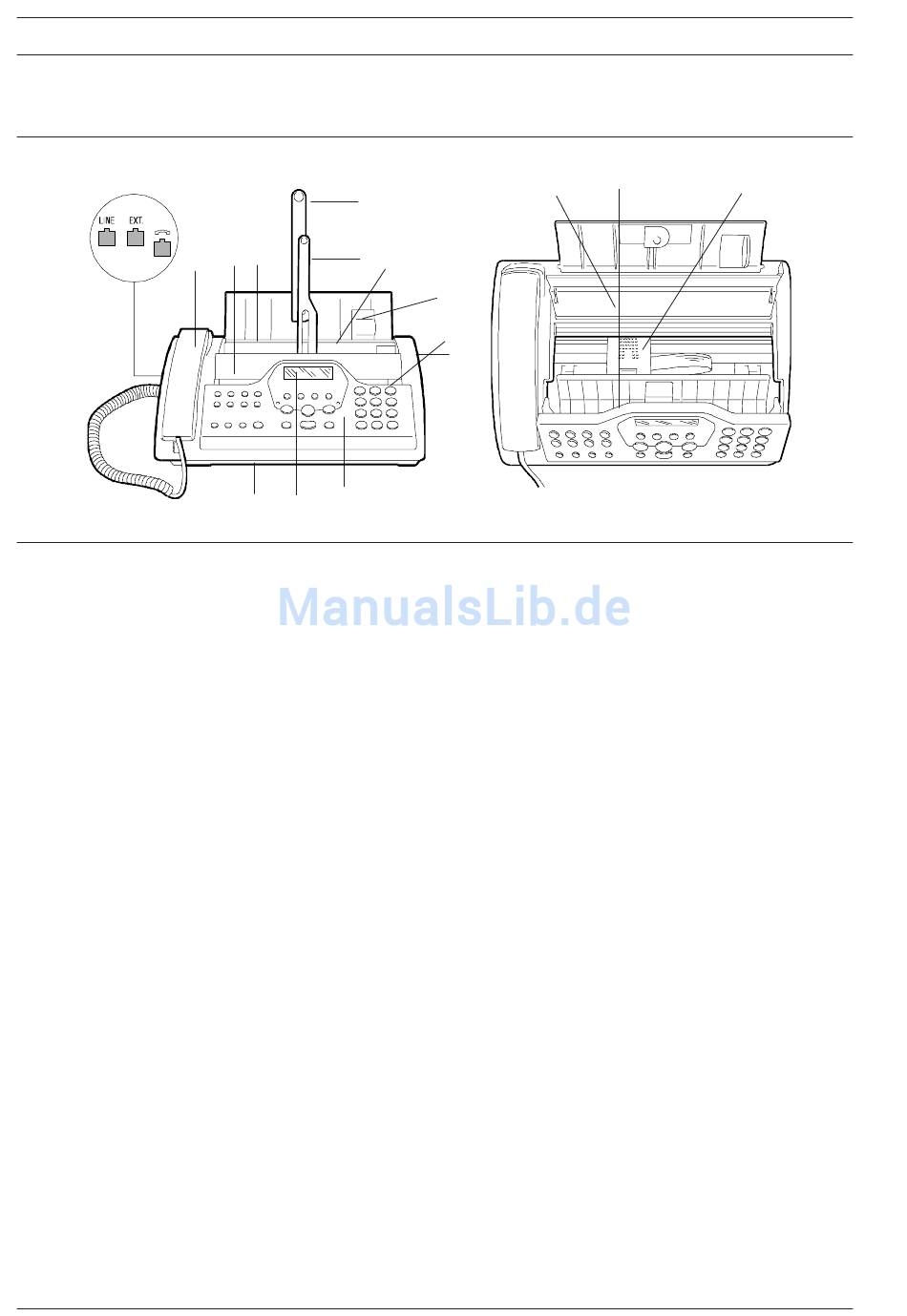

In der Abbildung werden die Außen- und Innenteile gezeigt, die bei beiden Faxmodellen gleich sind. Die erste Tastenreihe, abgebildet im
Zentralbereich des Bedienfelds, bezieht sich nur auf das Modell mit eingebautem Anrufbeantworter.
1.
Integrierter Handapparat.
2.
Papierstütze.
3.
Papierstütze für Originale.
4.
Papiereinstellhebel.
5.
Papierkassette für Normalpapier (ASF), für folgende Papierformate einstellbar: A4, Letter und Legal. Maximales Fassungsvermögen: 50
Blätter (80g/m
2
).
6.
Automatischer Einzug für Sende-/Kopieroriginale (ADF). Maximales Fassungsvermögen: 10 Blätter A4, A5, Letter und Legal.
7.
Papierführungen.
8.
Bedienfeld.
9.
Display.
10.
Ausgabe der gesendeten oder kopierten Originale.
11.
Ausgabe der erhaltenen oder kopierten Originale.
12.
Lautsprecher.
13.
Anschlussbuchsen.
14.
Abdeckung der Druckkopfkammer.
15.
Druckkopfkammer.
16.
Optischer Lesekopf.
17.
Kennummernschild des Geräts (siehe Boden).
5
6
1
8
10
9
2
3
11
4
7
12
16
14
15
