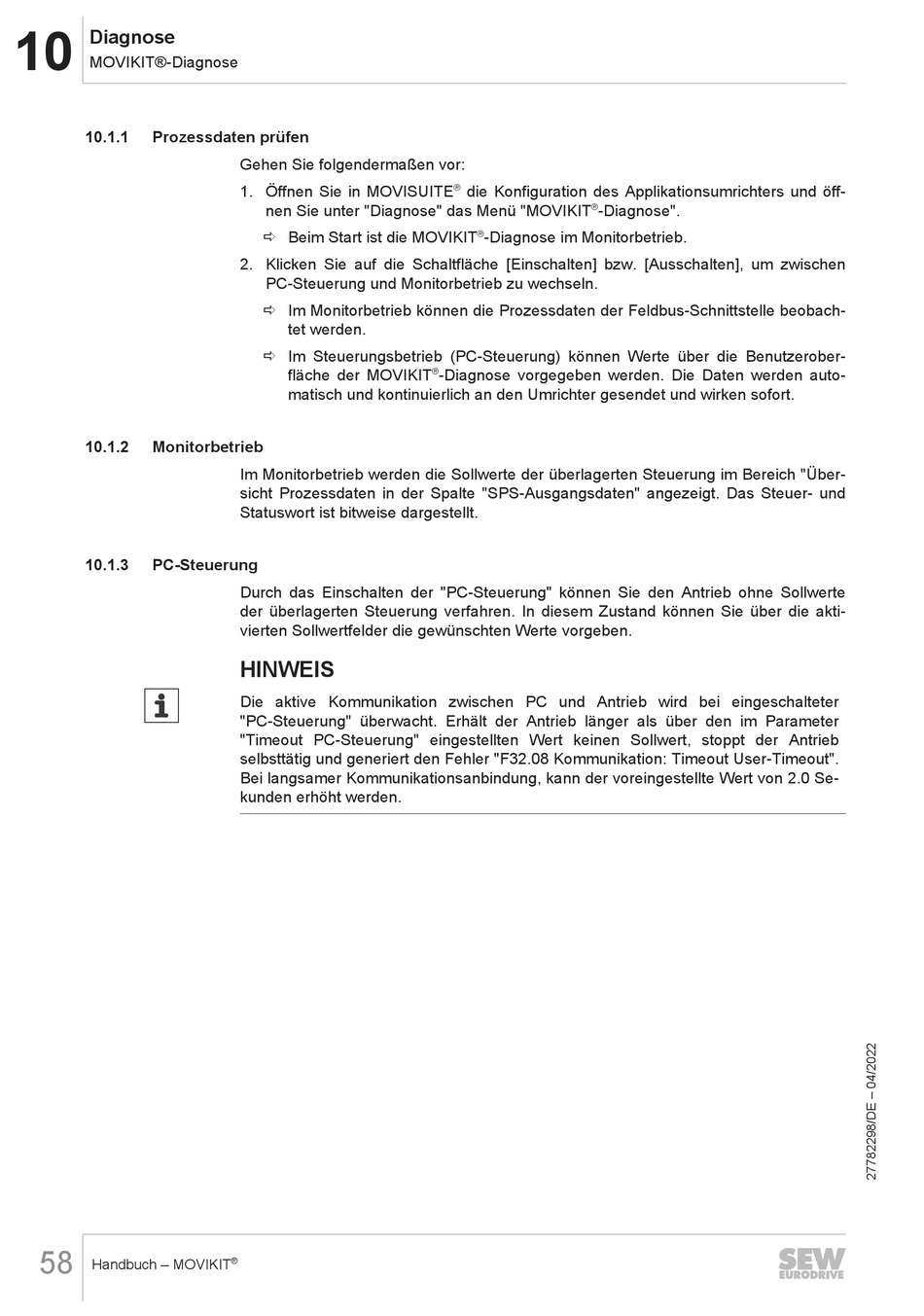

Diagnose
10
MOVIKIT®-Diagnose
10.1.1
Prozessdaten prüfen
10.1.2
Monitorbetrieb
10.1.3
PC-Steuerung
58
Handbuch – MOVIKIT
Gehen Sie folgendermaßen vor:
1. Öffnen Sie in MOVISUITE
nen Sie unter "Diagnose" das Menü "MOVIKIT
ð Beim Start ist die MOVIKIT
2. Klicken Sie auf die Schaltfläche [Einschalten] bzw. [Ausschalten], um zwischen
PC-Steuerung und Monitorbetrieb zu wechseln.
ð Im Monitorbetrieb können die Prozessdaten der Feldbus-Schnittstelle beobach-
tet werden.
ð Im Steuerungsbetrieb (PC-Steuerung) können Werte über die Benutzerober-
fläche der MOVIKIT
matisch und kontinuierlich an den Umrichter gesendet und wirken sofort.
Im Monitorbetrieb werden die Sollwerte der überlagerten Steuerung im Bereich "Über-
sicht Prozessdaten in der Spalte "SPS-Ausgangsdaten" angezeigt. Das Steuer- und
Statuswort ist bitweise dargestellt.
Durch das Einschalten der "PC-Steuerung" können Sie den Antrieb ohne Sollwerte
der überlagerten Steuerung verfahren. In diesem Zustand können Sie über die akti-
vierten Sollwertfelder die gewünschten Werte vorgeben.
HINWEIS
Die aktive Kommunikation zwischen PC und Antrieb wird bei eingeschalteter
"PC‑Steuerung" überwacht. Erhält der Antrieb länger als über den im Parameter
"Timeout PC‑Steuerung" eingestellten Wert keinen Sollwert, stoppt der Antrieb
selbsttätig und generiert den Fehler "F32.08 Kommunikation: Timeout User‑Timeout".
Bei langsamer Kommunikationsanbindung, kann der voreingestellte Wert von 2.0 Se-
kunden erhöht werden.
®
®
die Konfiguration des Applikationsumrichters und öff-
®
-Diagnose".
®
-Diagnose im Monitorbetrieb.
®
-Diagnose vorgegeben werden. Die Daten werden auto-
