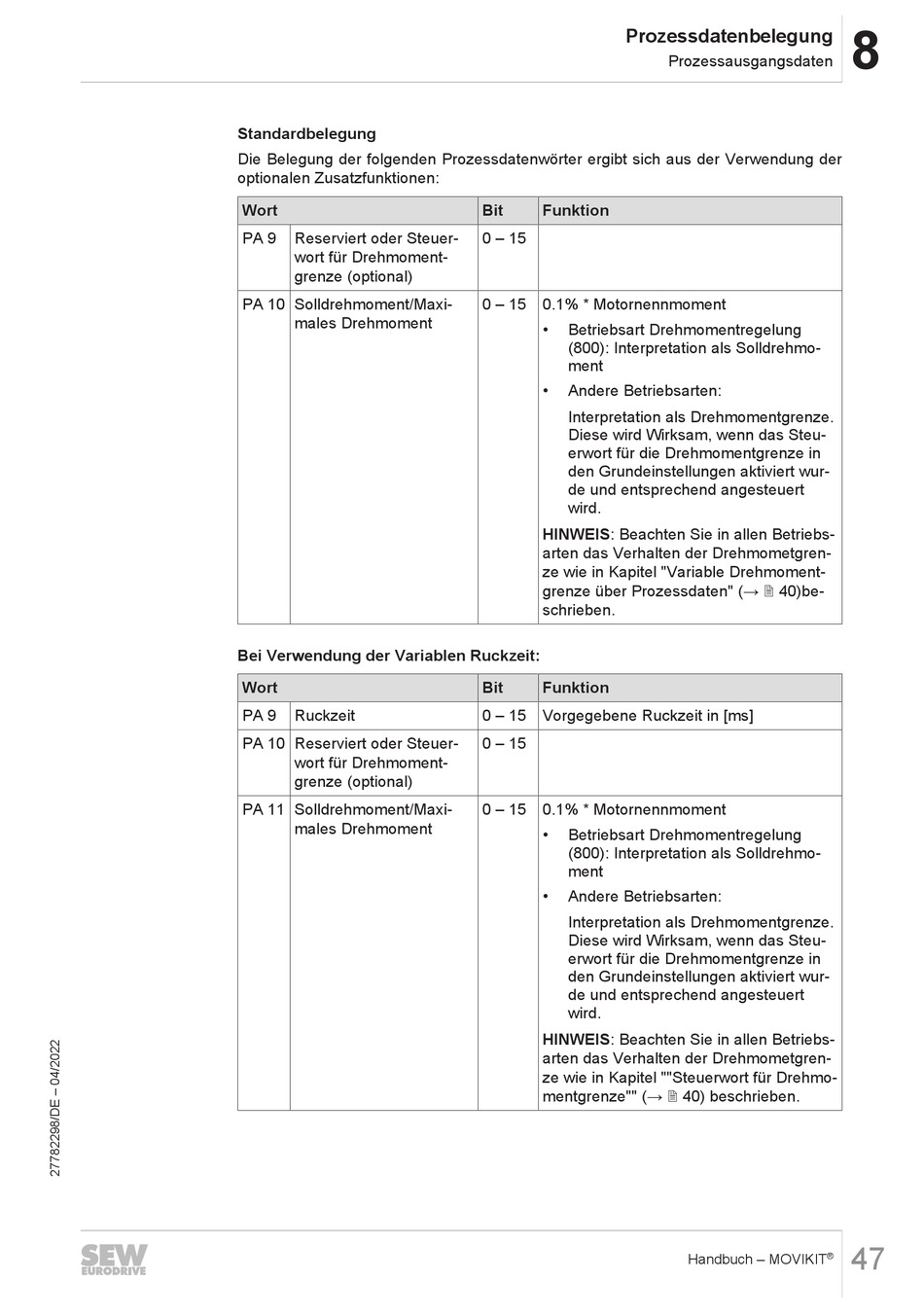

SEW-Eurodrive MOVIKIT Torque Drive Handbuch Seite 47

Standardbelegung
Die Belegung der folgenden Prozessdatenwörter ergibt sich aus der Verwendung der
optionalen Zusatzfunktionen:
Wort
PA 9 Reserviert oder Steuer-
wort für Drehmoment-
grenze (optional)
PA 10 Solldrehmoment/Maxi-
males Drehmoment
Bei Verwendung der Variablen Ruckzeit:
Wort
PA 9 Ruckzeit
PA 10 Reserviert oder Steuer-
wort für Drehmoment-
grenze (optional)
PA 11 Solldrehmoment/Maxi-
males Drehmoment
Prozessdatenbelegung
Bit Funktion
0 – 15
0 – 15 0.1% * Motornennmoment
• Betriebsart Drehmomentregelung
(800): Interpretation als Solldrehmo-
ment
• Andere Betriebsarten:
Interpretation als Drehmomentgrenze.
Diese wird Wirksam, wenn das Steu-
erwort für die Drehmomentgrenze in
den Grundeinstellungen aktiviert wur-
de und entsprechend angesteuert
wird.
HINWEIS: Beachten Sie in allen Betriebs-
arten das Verhalten der Drehmometgren-
ze wie in Kapitel "Variable Drehmoment-
grenze über Prozessdaten" (→ 2 40)be-
schrieben.
Bit Funktion
0 – 15 Vorgegebene Ruckzeit in [ms]
0 – 15
0 – 15 0.1% * Motornennmoment
• Betriebsart Drehmomentregelung
(800): Interpretation als Solldrehmo-
ment
• Andere Betriebsarten:
Interpretation als Drehmomentgrenze.
Diese wird Wirksam, wenn das Steu-
erwort für die Drehmomentgrenze in
den Grundeinstellungen aktiviert wur-
de und entsprechend angesteuert
wird.
HINWEIS: Beachten Sie in allen Betriebs-
arten das Verhalten der Drehmometgren-
ze wie in Kapitel ""Steuerwort für Drehmo-
mentgrenze"" (→ 2 40) beschrieben.
