Betrieb
7
Betriebsarten
7.1.4
Referenzierbetrieb

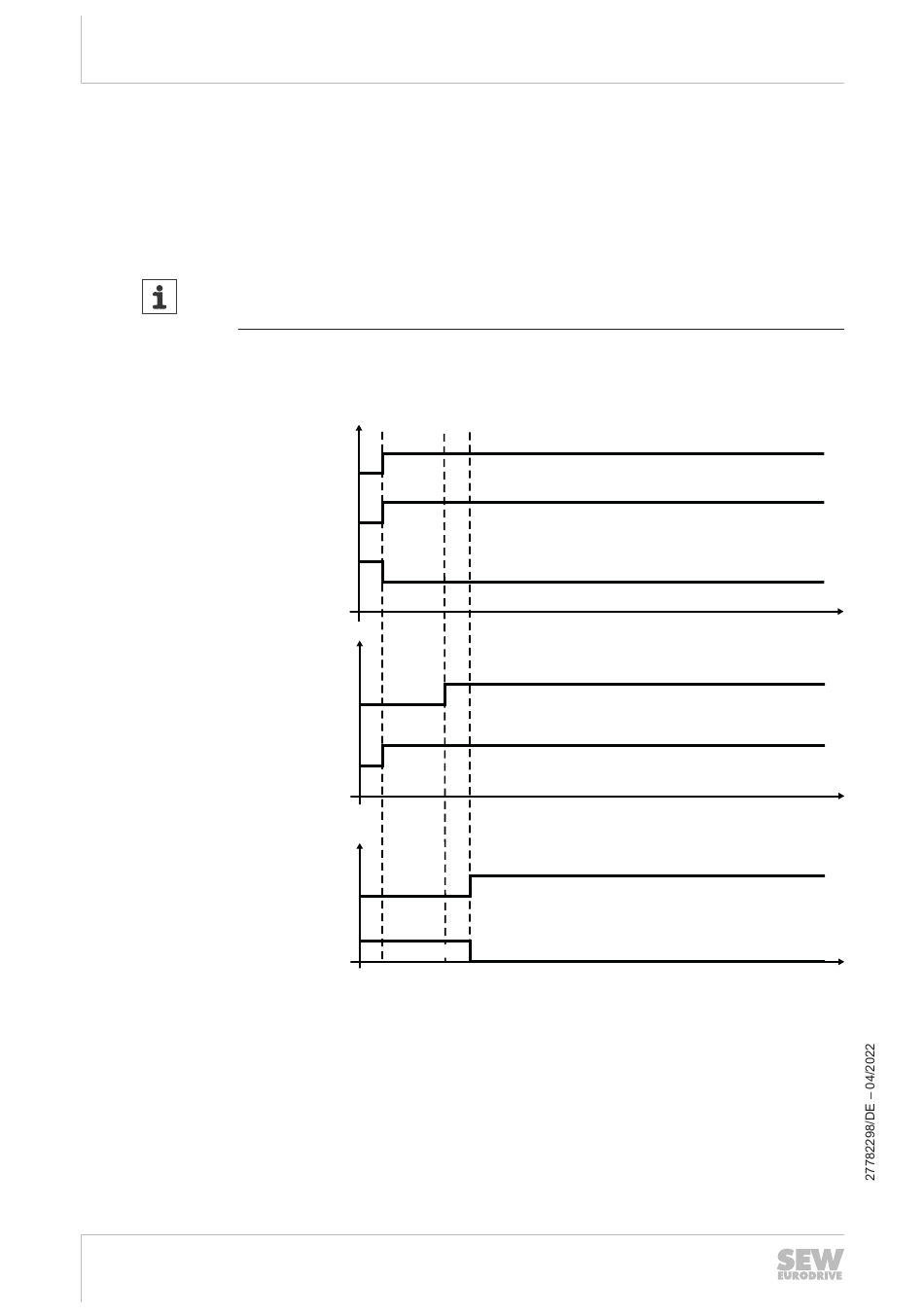

Taktdiagramm (Typ - Referenzieren ohne Referenzfahrt)
32
Handbuch – MOVIKIT
Setzen der Istposition abhängig vom gewählten Referenzfahrttyp (300: Referenz-
fahrt – Offset über Parameter, 301: Referenzfahrt – Offset über Feldbus) auf den vor-
gegebenen Referenz-Offset. Im Referenzierbetrieb mit Offset über Feldbus wird der
Referenz-Offset über PA 7/PA 8 vorgegeben.
HINWEIS
Der Referenzierbetrieb kann auch bei geschlossener Bremse verwendet werden. Die
Endstufensperre darf dabei nicht aufgehoben werden.
[1]
PA 1:0
Freigabe/Notstopp
PA 1:1
Freigabe/
Applikationsstopp
PA 1:13
Endstufensperre
aufheben
PA 1:7
Start
PA 6
Sollapplikations-
modus
PE 1:5
Aktiver Antrieb
referenziert
PE 7/8
e.g. 54896
Istposition
®
[2]
[3]
0
18014426827751947
