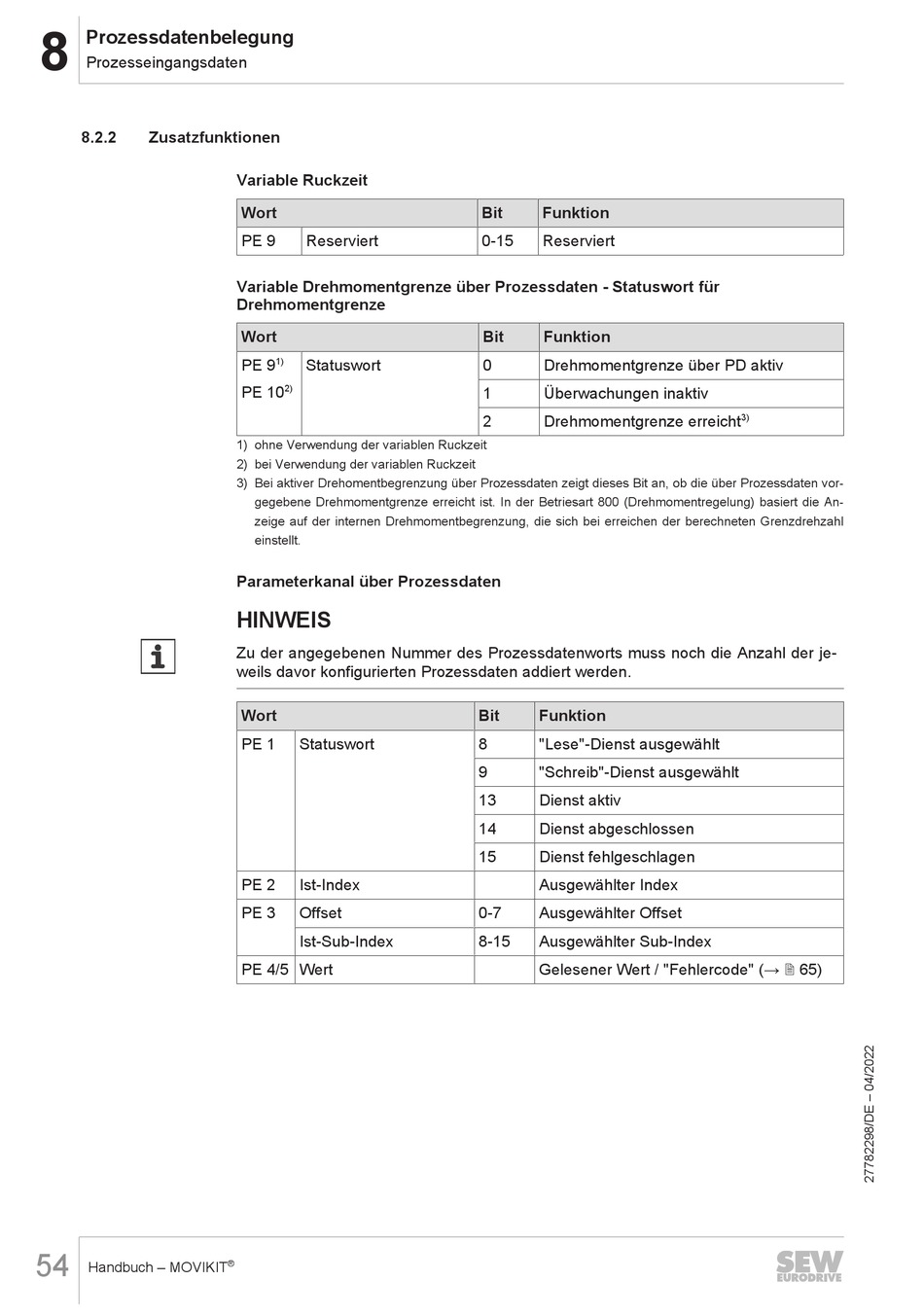

Prozessdatenbelegung
8
Prozesseingangsdaten
8.2.2
Zusatzfunktionen
54
Handbuch – MOVIKIT
Variable Ruckzeit
Wort
PE 9
Reserviert
Variable Drehmomentgrenze über Prozessdaten - Statuswort für
Drehmomentgrenze
Wort
1)
PE 9
Statuswort
2)
PE 10
1) ohne Verwendung der variablen Ruckzeit
2) bei Verwendung der variablen Ruckzeit
3) Bei aktiver Drehomentbegrenzung über Prozessdaten zeigt dieses Bit an, ob die über Prozessdaten vor-
gegebene Drehmomentgrenze erreicht ist. In der Betriesart 800 (Drehmomentregelung) basiert die An-
zeige auf der internen Drehmomentbegrenzung, die sich bei erreichen der berechneten Grenzdrehzahl
einstellt.
Parameterkanal über Prozessdaten
HINWEIS
Zu der angegebenen Nummer des Prozessdatenworts muss noch die Anzahl der je-
weils davor konfigurierten Prozessdaten addiert werden.
Wort
PE 1
Statuswort
PE 2
Ist-Index
PE 3
Offset
Ist-Sub-Index
PE 4/5 Wert
®
Bit
Funktion
0-15
Reserviert
Bit
Funktion
0
Drehmomentgrenze über PD aktiv
1
Überwachungen inaktiv
2
Drehmomentgrenze erreicht
Bit
Funktion
8
"Lese"-Dienst ausgewählt
9
"Schreib"-Dienst ausgewählt
13
Dienst aktiv
14
Dienst abgeschlossen
15
Dienst fehlgeschlagen
Ausgewählter Index
0-7
Ausgewählter Offset
8-15
Ausgewählter Sub-Index
Gelesener Wert / "Fehlercode" (→ 2 65)
3)
