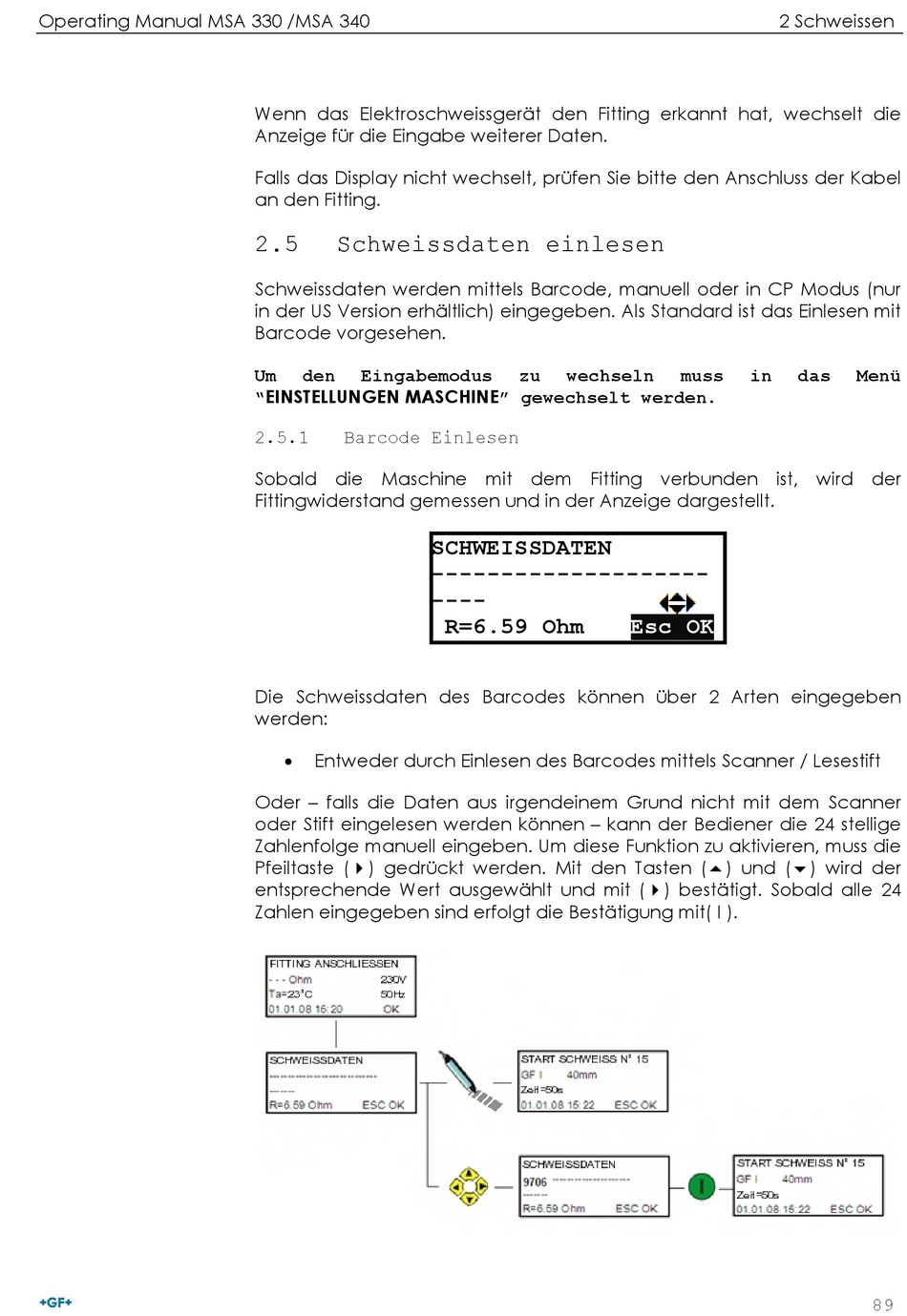

Operating Manual MSA 330 /MSA 340
Wenn das Elektroschweissgerät den Fitting erkannt hat, wechselt die
Anzeige für die Eingabe weiterer Daten.
Falls das Display nicht wechselt, prüfen Sie bitte den Anschluss der Kabel
an den Fitting.
2.5

Schweissdaten einlesen

Schweissdaten werden mittels Barcode, manuell oder in CP Modus (nur
in der US Version erhältlich) eingegeben. Als Standard ist das Einlesen mit
Barcode vorgesehen.
Um den Eingabemodus
"EINSTELLUNGEN MASCHINE" gewechselt werden.
2.5.1

Barcode Einlesen

Sobald die Maschine mit dem Fitting verbunden ist, wird der
Fittingwiderstand gemessen und in der Anzeige dargestellt.
Die Schweissdaten des Barcodes können über 2 Arten eingegeben
werden:
•
Entweder durch Einlesen des Barcodes mittels Scanner / Lesestift
Oder – falls die Daten aus irgendeinem Grund nicht mit dem Scanner
oder Stift eingelesen werden können – kann der Bediener die 24 stellige
Zahlenfolge manuell eingeben. Um diese Funktion zu aktivieren, muss die
Pfeiltaste () gedrückt werden. Mit den Tasten () und () wird der
entsprechende Wert ausgewählt und mit () bestätigt. Sobald alle 24
Zahlen eingegeben sind erfolgt die Bestätigung mit( I ).
zu wechseln
SCHWEISSDATEN
--------------------
----
R=6.59 Ohm
2 Schweissen
muss in das
Esc OK
Menü
89
