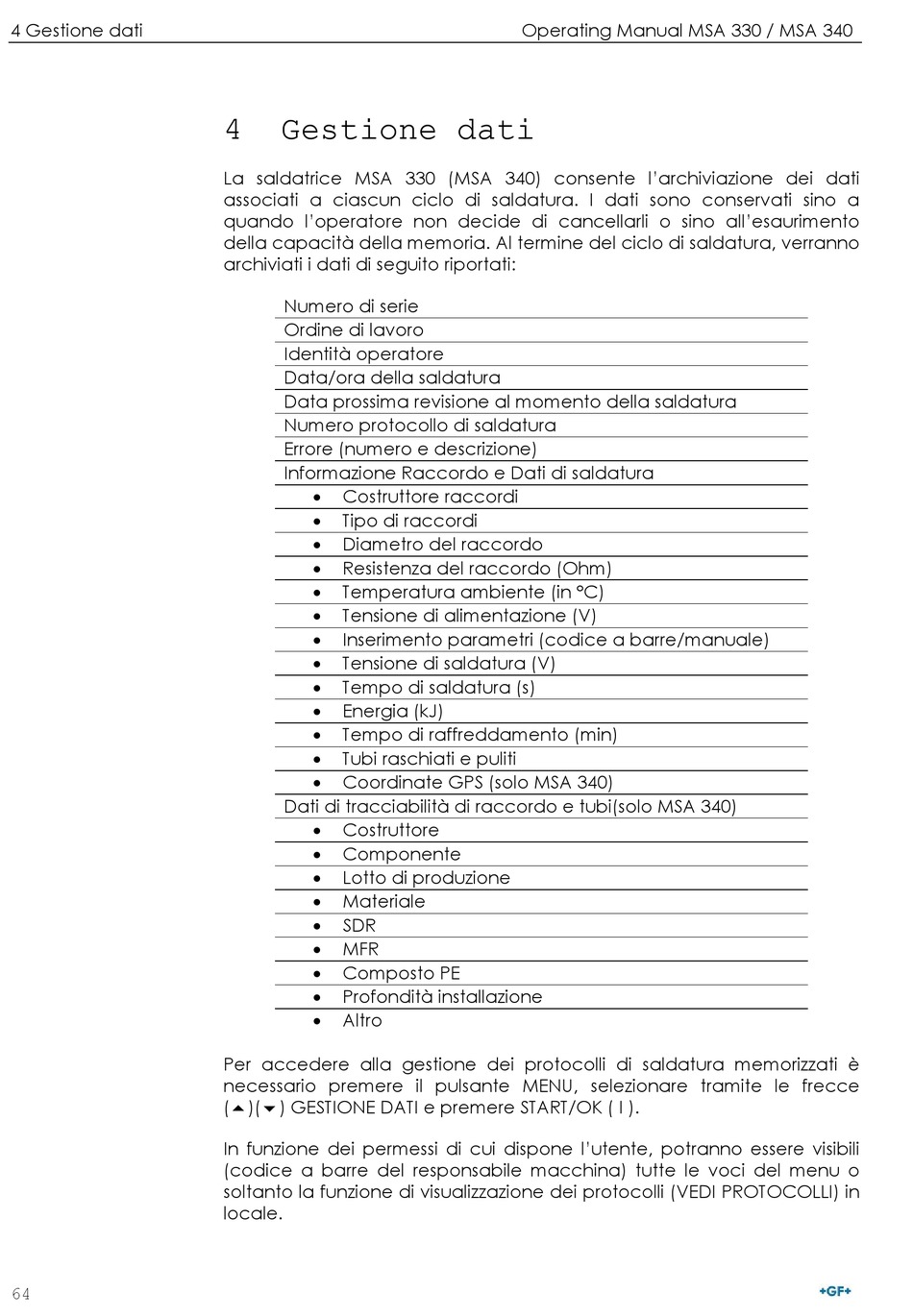

4 Gestione dati

64
4 Gestione dati
La saldatrice MSA 330 (MSA 340) consente l'archiviazione dei dati
associati a ciascun ciclo di saldatura. I dati sono conservati sino a
quando l'operatore non decide di cancellarli o sino all'esaurimento
della capacità della memoria. Al termine del ciclo di saldatura, verranno
archiviati i dati di seguito riportati:
Numero di serie
Ordine di lavoro
Identità operatore
Data/ora della saldatura
Data prossima revisione al momento della saldatura
Numero protocollo di saldatura
Errore (numero e descrizione)
Informazione Raccordo e Dati di saldatura
•
Costruttore raccordi
•
Tipo di raccordi
•
Diametro del raccordo
• Resistenza del raccordo (Ohm)
•
Temperatura ambiente (in °C)
•
Tensione di alimentazione (V)
•
Inserimento parametri (codice a barre/manuale)
• Tensione di saldatura (V)
• Tempo di saldatura (s)
• Energia (kJ)
•
Tempo di raffreddamento (min)
•
Tubi raschiati e puliti
•
Coordinate GPS (solo MSA 340)
Dati di tracciabilità di raccordo e tubi(solo MSA 340)
•
Costruttore
•
Componente
•
Lotto di produzione
• Materiale
• SDR
•
MFR
•
Composto PE
•
Profondità installazione
• Altro
Per accedere alla gestione dei protocolli di saldatura memorizzati è
necessario premere il pulsante MENU, selezionare tramite le frecce
()() GESTIONE DATI e premere START/OK ( I ).
In funzione dei permessi di cui dispone l'utente, potranno essere visibili
(codice a barre del responsabile macchina) tutte le voci del menu o
soltanto la funzione di visualizzazione dei protocolli (VEDI PROTOCOLLI) in
locale.
Operating Manual MSA 330 / MSA 340
