Operating Manual MSA 330 /MSA 340

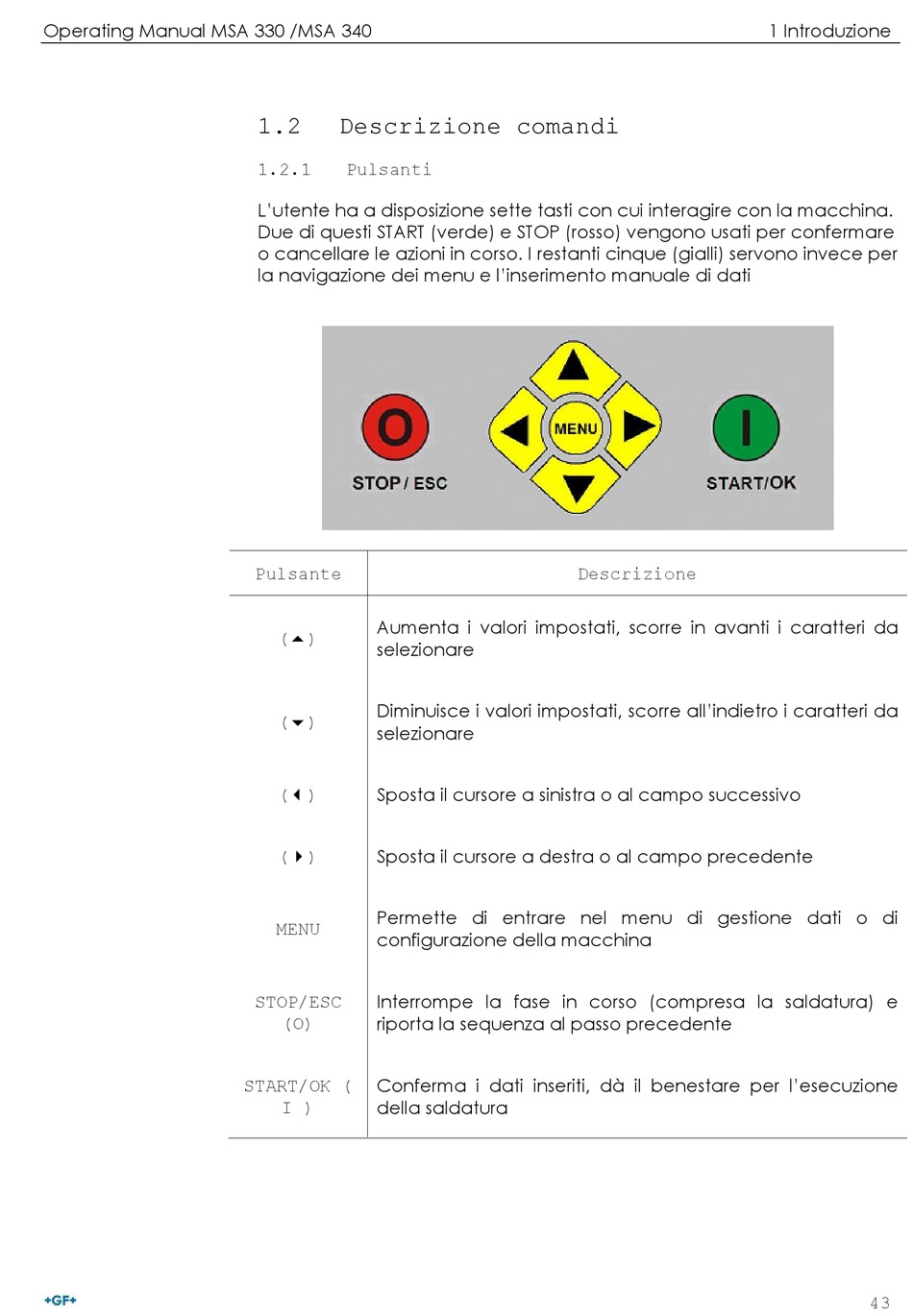

1.2

Descrizione comandi

1.2.1

Pulsanti

L'utente ha a disposizione sette tasti con cui interagire con la macchina.
Due di questi START (verde) e STOP (rosso) vengono usati per confermare
o cancellare le azioni in corso. I restanti cinque (gialli) servono invece per
la navigazione dei menu e l'inserimento manuale di dati
Pulsante
Aumenta i valori impostati, scorre in avanti i caratteri da
()
selezionare
Diminuisce i valori impostati, scorre all'indietro i caratteri da
()
selezionare
Sposta il cursore a sinistra o al campo successivo
()
Sposta il cursore a destra o al campo precedente
()
Permette di entrare nel menu di gestione dati o di
MENU
configurazione della macchina
Interrompe la fase in corso (compresa la saldatura) e
STOP/ESC
riporta la sequenza al passo precedente
(O)
Conferma i dati inseriti, dà il benestare per l'esecuzione
START/OK (
della saldatura
I )
Descrizione
1 Introduzione
43
