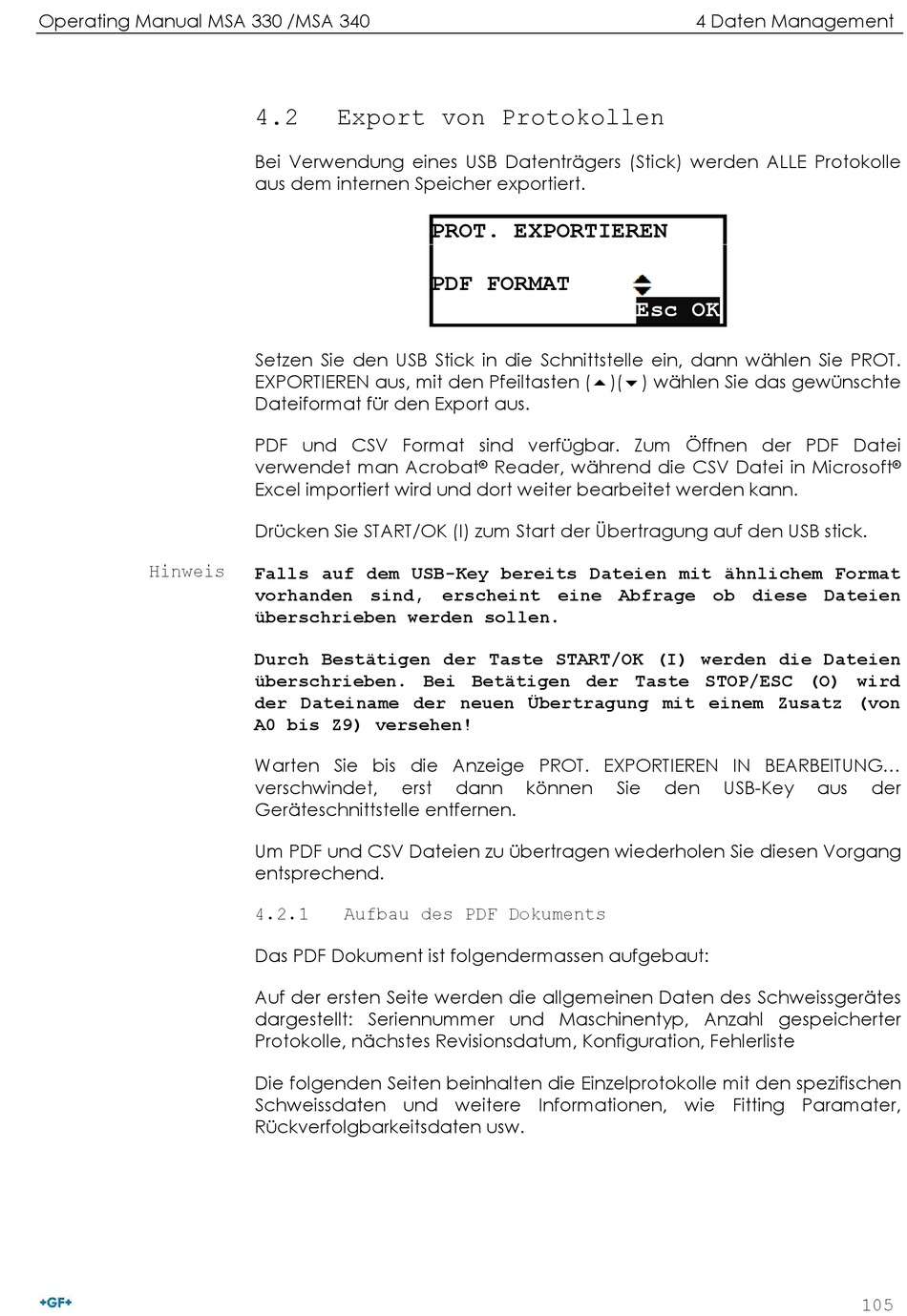

Operating Manual MSA 330 /MSA 340
Hinweis
4.2

Export von Protokollen

Bei Verwendung eines USB Datenträgers (Stick) werden ALLE Protokolle
aus dem internen Speicher exportiert.
Setzen Sie den USB Stick in die Schnittstelle ein, dann wählen Sie PROT.
EXPORTIEREN aus, mit den Pfeiltasten ()() wählen Sie das gewünschte
Dateiformat für den Export aus.
PDF und CSV Format sind verfügbar. Zum Öffnen der PDF Datei
verwendet man Acrobat
Excel importiert wird und dort weiter bearbeitet werden kann.
Drücken Sie START/OK (I) zum Start der Übertragung auf den USB stick.
Falls auf dem USB-Key bereits Dateien mit ähnlichem Format
vorhanden sind, erscheint eine Abfrage ob diese Dateien
überschrieben werden sollen.
Durch Bestätigen der Taste START/OK (I) werden die Dateien
überschrieben. Bei Betätigen der Taste STOP/ESC (O) wird
der Dateiname der neuen Übertragung mit einem Zusatz (von
A0 bis Z9) versehen!
Warten Sie bis die Anzeige PROT. EXPORTIEREN IN BEARBEITUNG...
verschwindet, erst
Geräteschnittstelle entfernen.
Um PDF und CSV Dateien zu übertragen wiederholen Sie diesen Vorgang
entsprechend.
4.2.1

Aufbau des PDF Dokuments

Das PDF Dokument ist folgendermassen aufgebaut:
Auf der ersten Seite werden die allgemeinen Daten des Schweissgerätes
dargestellt: Seriennummer und Maschinentyp, Anzahl gespeicherter
Protokolle, nächstes Revisionsdatum, Konfiguration, Fehlerliste
Die folgenden Seiten beinhalten die Einzelprotokolle mit den spezifischen
Schweissdaten und weitere Informationen, wie Fitting Paramater,
Rückverfolgbarkeitsdaten usw.
PROT. EXPORTIEREN
PDF FORMAT
Reader, während die CSV Datei in Microsoft
®
dann können
4 Daten Management
Esc OK
Sie den USB-Key
®
aus der
105
