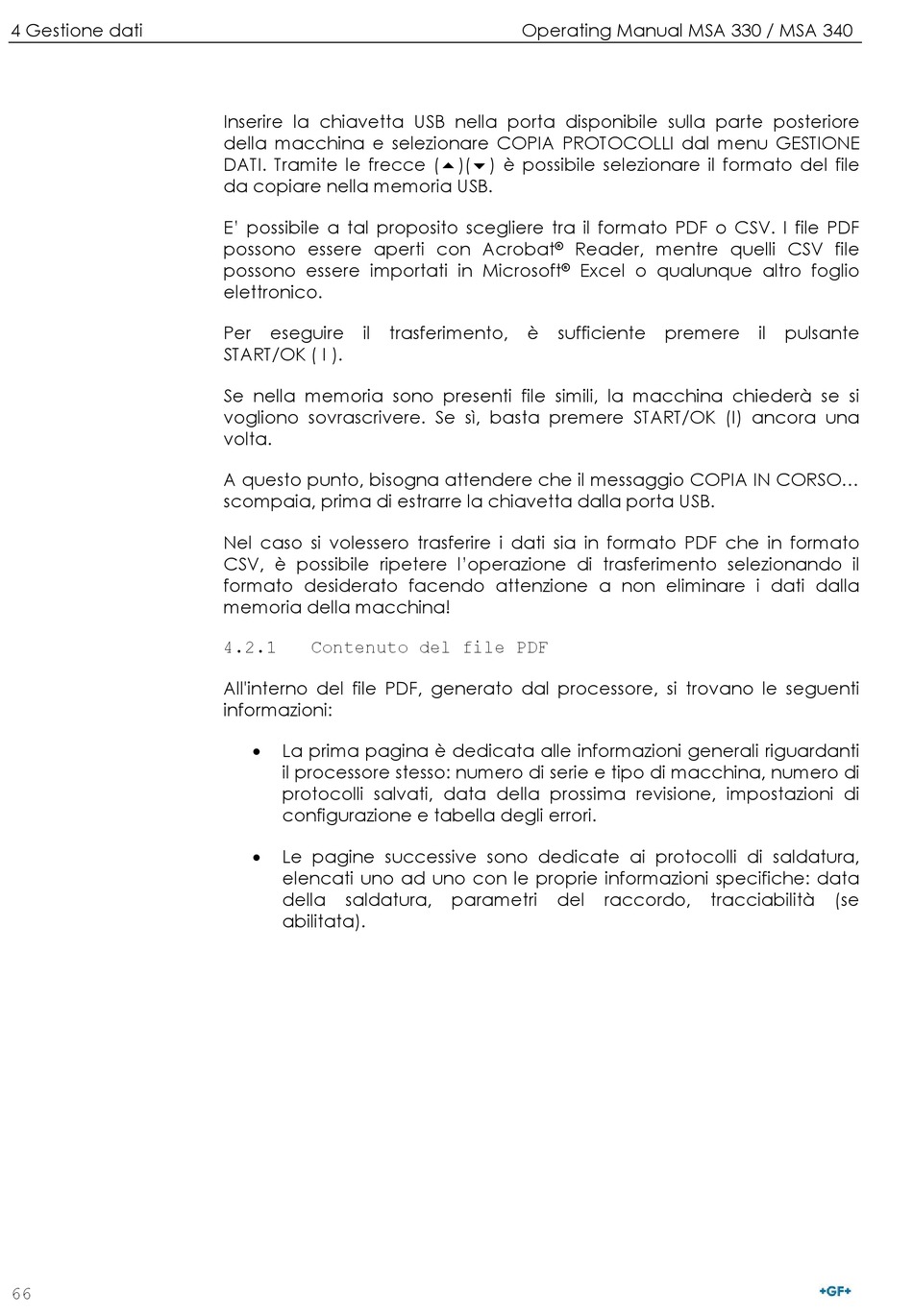

4 Gestione dati
66
Inserire la chiavetta USB nella porta disponibile sulla parte posteriore
della macchina e selezionare COPIA PROTOCOLLI dal menu GESTIONE
DATI. Tramite le frecce ()() è possibile selezionare il formato del file
da copiare nella memoria USB.
E' possibile a tal proposito scegliere tra il formato PDF o CSV. I file PDF
possono essere aperti con Acrobat
possono essere importati in Microsoft
elettronico.
Per eseguire il trasferimento, è sufficiente premere il
START/OK ( I ).
Se nella memoria sono presenti file simili, la macchina chiederà se si
vogliono sovrascrivere. Se sì, basta premere START/OK (I) ancora una
volta.
A questo punto, bisogna attendere che il messaggio COPIA IN CORSO...
scompaia, prima di estrarre la chiavetta dalla porta USB.
Nel caso si volessero trasferire i dati sia in formato PDF che in formato
CSV, è possibile ripetere l'operazione di trasferimento selezionando il
formato desiderato facendo attenzione a non eliminare i dati dalla
memoria della macchina!
4.2.1

Contenuto del file PDF

All'interno del file PDF, generato dal processore, si trovano le seguenti
informazioni:
•
La prima pagina è dedicata alle informazioni generali riguardanti
il processore stesso: numero di serie e tipo di macchina, numero di
protocolli salvati, data della prossima revisione, impostazioni di
configurazione e tabella degli errori.
•
Le pagine successive sono dedicate ai protocolli di saldatura,
elencati uno ad uno con le proprie informazioni specifiche: data
della saldatura,
abilitata).
Operating Manual MSA 330 / MSA 340
Reader, mentre quelli CSV file
®
Excel o qualunque altro foglio
®
parametri del raccordo,
pulsante
tracciabilità (se
