EINBAU UND MONTAGE

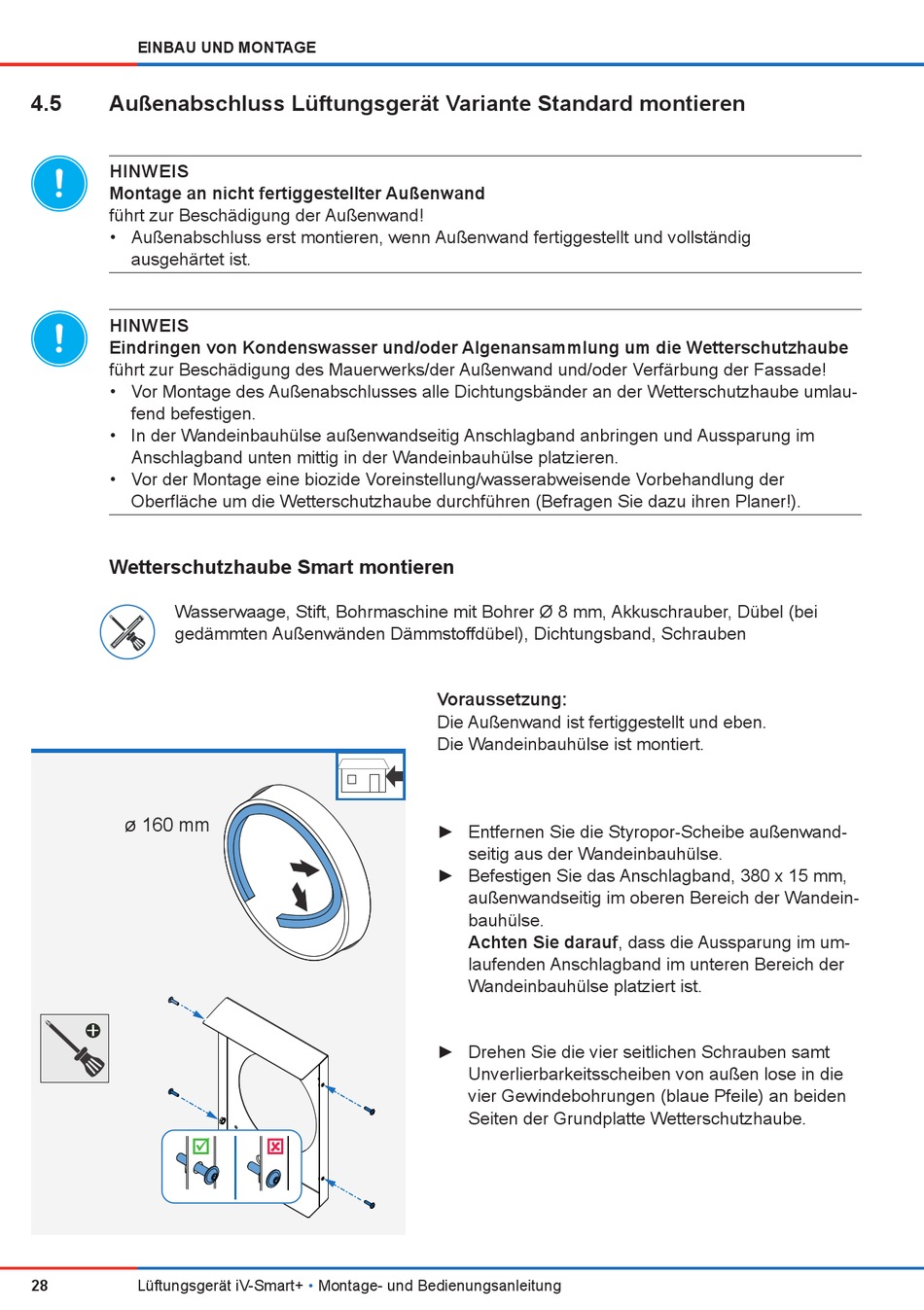

4.5 Außenabschluss Lüftungsgerät Variante Standard montieren
HINWEIS
Montage an nicht fertiggestellter Außenwand
führt zur Beschädigung der Außenwand!
• Außenabschluss erst montieren, wenn Außenwand fertiggestellt und vollständig
ausgehärtet ist.
HINWEIS
Eindringen von Kondenswasser und/oder Algenansammlung um die Wetterschutzhaube
führt zur Beschädigung des Mauerwerks/der Außenwand und/oder Verfärbung der Fassade!
• Vor Montage des Außenabschlusses alle Dichtungsbänder an der Wetterschutzhaube umlau-
fend befestigen.
• In der Wandeinbauhülse außenwandseitig Anschlagband anbringen und Aussparung im
Anschlagband unten mittig in der Wandeinbauhülse platzieren.
• Vor der Montage eine biozide Voreinstellung/wasserabweisende Vorbehandlung der
Oberfläche um die Wetterschutzhaube durchführen (Befragen Sie dazu ihren Planer!).
Wetterschutzhaube Smart montieren
Wasserwaage, Stift, Bohrmaschine mit Bohrer Ø 8 mm, Akkuschrauber, Dübel (bei
gedämmten Außenwänden Dämmstoffdübel), Dichtungsband, Schrauben
ø 160 mm

28
Lüftungsgerät iV-Smart+
Voraussetzung:
Die Außenwand ist fertiggestellt und eben.
Die Wandeinbauhülse ist montiert.
► Entfernen Sie die Styropor-Scheibe außenwand-
► Befestigen Sie das Anschlagband, 380 x 15 mm,
► Drehen Sie die vier seitlichen Schrauben samt

• Montage- und Bedienungsanleitung
seitig aus der Wandeinbauhülse.
außenwandseitig im oberen Bereich der Wandein-
bauhülse.
Achten Sie darauf, dass die Aussparung im um-
laufenden Anschlagband im unteren Bereich der
Wandeinbauhülse platziert ist.
Unverlierbarkeitsscheiben von außen lose in die
vier Gewindebohrungen (blaue Pfeile) an beiden
Seiten der Grundplatte Wetterschutzhaube.
