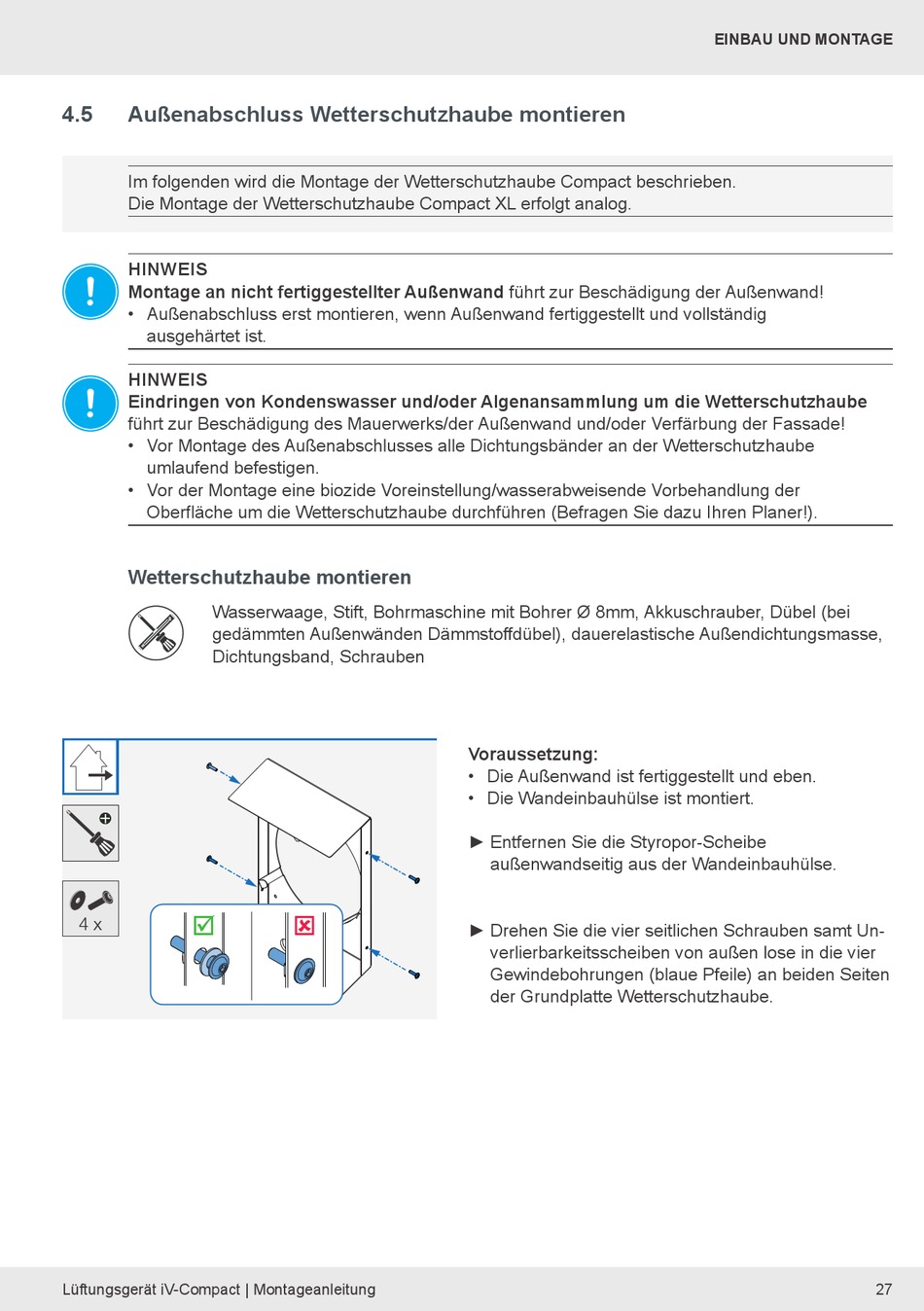

4.5 Außenabschluss Wetterschutzhaube montieren
Im folgenden wird die Montage der Wetterschutzhaube Compact beschrieben.
Die Montage der Wetterschutzhaube Compact XL erfolgt analog.
HINWEIS
Montage an nicht fertiggestellter Außenwand führt zur Beschädigung der Außenwand!
• Außenabschluss erst montieren, wenn Außenwand fertiggestellt und vollständig
ausgehärtet ist.
HINWEIS
Eindringen von Kondenswasser und/oder Algenansammlung um die Wetterschutzhaube
führt zur Beschädigung des Mauerwerks/der Außenwand und/oder Verfärbung der Fassade!
• Vor Montage des Außenabschlusses alle Dichtungsbänder an der Wetterschutzhaube
umlaufend befestigen.
• Vor der Montage eine biozide Voreinstellung/wasserabweisende Vorbehandlung der
Oberfläche um die Wetterschutzhaube durchführen (Befragen Sie dazu Ihren Planer!).

Wetterschutzhaube montieren

Wasserwaage, Stift, Bohrmaschine mit Bohrer Ø 8mm, Akkuschrauber, Dübel (bei
gedämmten Außenwänden Dämmstoffdübel), dauerelastische Außendichtungsmasse,
Dichtungsband, Schrauben

4 x
Lüftungsgerät iV-Compact | Montageanleitung

Voraussetzung:
• Die Außenwand ist fertiggestellt und eben.
• Die Wandeinbauhülse ist montiert.
► Entfernen Sie die Styropor-Scheibe
außenwandseitig aus der Wandeinbauhülse.
► Drehen Sie die vier seitlichen Schrauben samt Un-
verlierbarkeitsscheiben von außen lose in die vier
Gewindebohrungen (blaue Pfeile) an beiden Seiten
der Grundplatte Wetterschutzhaube.
