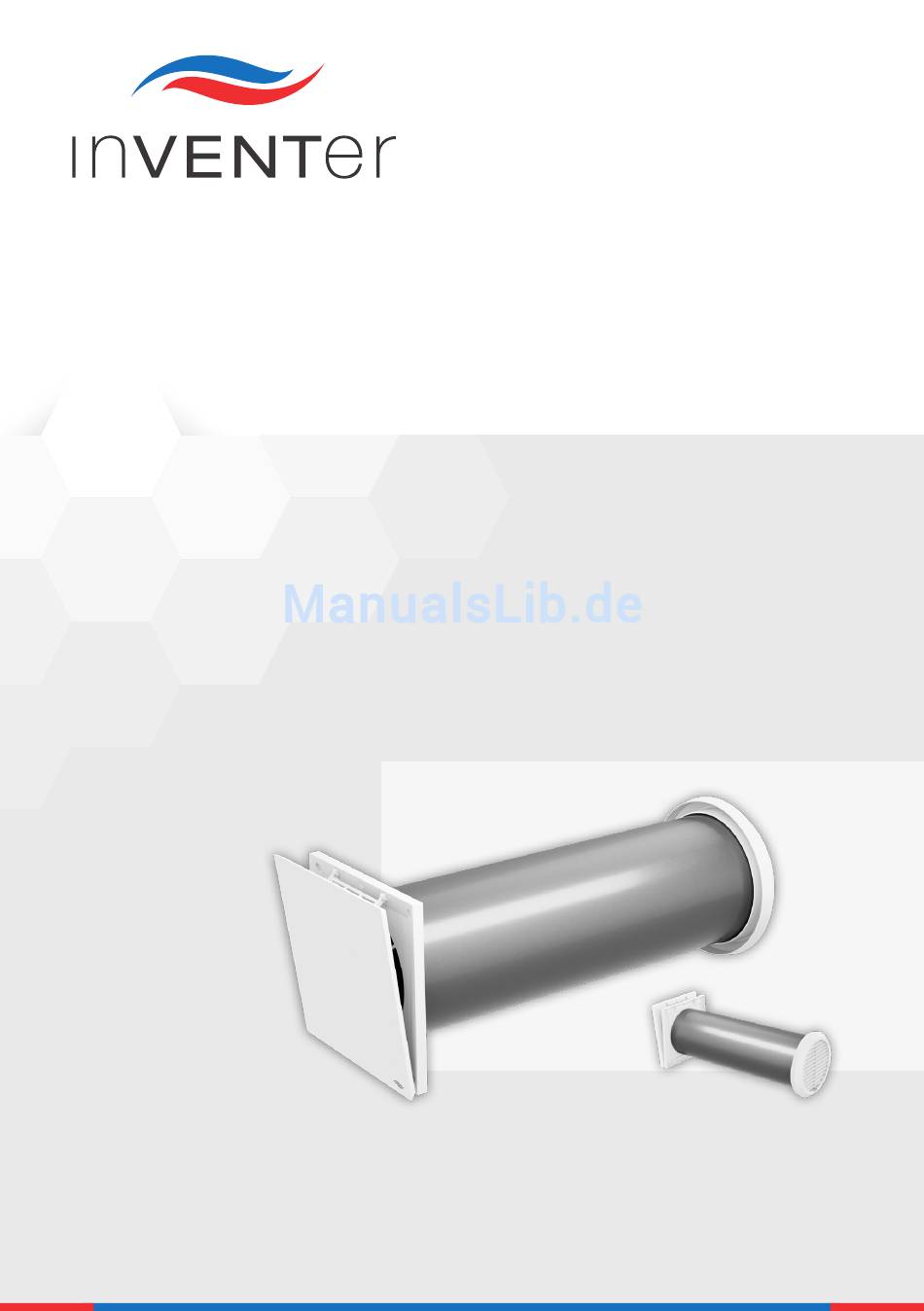

- Seite 1 Montage- und Bedienungsanleitung...
-
Seite 2: Haftungsausschluss
® ® Handelsmarken der inVENTer GmbH. Das Urheberrecht dieses Dokuments verbleibt beim Hersteller. Rechte an allen Inhalten und Bildmaterial: © inVENTer GmbH 1999-2018. Alle in dieser Dokumentation verwendeten Marken sind das Eigentum Ihrer jeweiligen Hersteller und sind hiermit anerkannt. Haftungsausschluss... -
Seite 3: Inhaltsverzeichnis
Einschub Wärmespeicher ausbauen ................32 Einschub Wärmespeicher reinigen und einbauen ............33 Technische Daten ........................36 Allgemeine Spezifikationen ....................36 Energielabel iV-Light nach ErP-Richtlinie, Verordnung 1254/2014 ........37 Spezifikationen nach ErP-Richtlinie, Verordnung 1254/2014 .......... 38 Lieferumfang ..........................40 Zubehör und Ersatzteile ......................40 10 Fehlerbehebung und Entsorgung .................. -
Seite 4: Benutzer- Und Sicherheitshinweise
BENUTZER- UND SICHERHEITSHINWEISE Benutzer- und Sicherheitshinweise Danke, dass Sie sich für ein Qualitätsprodukt von inVENTer entschieden haben! Dieses Kapitel gibt Ihnen einen Überblick über die grundsätzlichen Sicherheitsvorkehrungen für einen sicheren und einwandfreien Betrieb Ihres Lüftungssystems. Benutzerinformation Sicherheits- und Warnhinweiskonzept Die Sicherheits- und Warnhinweise in dieser Montage- und Bedienungsanleitung sind einheit- lich aufgebaut und mit einem Symbol auf der linken Seite des Hinweises gekennzeichnet. -
Seite 5: Sicherheitshinweise
• Verwenden Sie das Gerät/System nur entsprechend der Einsatzfälle, die in dieser Dokumen- tation beschrieben sind und nur in Verbindung mit den Komponenten, die von der inVENTer GmbH empfohlen, zugelassen und in dieser Dokumentation genannt sind. Änderungen oder Umbauten am Gerät/System sind nicht zulässig. -
Seite 6: Bedienung, Reinigung Und Pflege
• VORSICHT: Unterbrechen Sie für Reinigungs- und Pflegearbeiten die Stromversorgung und tragen Sie Handschuhe. • HINWEIS: Ihr Gerät verfügt über kratzempfindliche Kunststoffoberflächen. Berühren Sie die Innenblende nicht mit öligen und/oder schmutzigen Händen. Vermeiden Sie den Kontakt mit scharfen oder spitzen Gegenständen, z. B. Ringen. Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... -
Seite 7: Nicht Bestimmungsgemäßer Gebrauch
Das Lüftungsgerät entspricht den technischen Sicherheitsanforderungen und Normen elektrischer Geräte für den Hausgebrauch. Es ist konform mit geltenden Richtlinien der Europäischen Union: • 2014/30/EC: Elektromagnetische Verträglichkeit • 2009/125/EC: Öko-Design • 2014/35/EC: Niederspannung • 2011/65/EC: RoHS Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... -
Seite 8: Systemübersicht
SYSTEMÜBERSICHT Systemübersicht Das Lüftungssystem iV-Light ist für die Belüftung von Wohn- und Schlafräumen in Ein- und Mehrfamilienhäusern, Hotels und Pensionen, Räumen öffentlicher Einrichtungen sowie Arbeits- räumen in Bürogebäuden konzipiert. Es ist für den Einbau in Neubauten sowie zum nachträglichen Einbau in Altbauten geeignet. Der Einbau erfolgt generell in die Außenwand. -
Seite 9: Aufbau
SYSTEMÜBERSICHT Aufbau Abbildung 1: Übersicht Lüftungsgerät iV-Light Komponenten Außenabschluss: Einschub Wärmespeicher (Wärmespeicher und inVENTron) Wetterschutzgitter Light 6 Wärmespeicher mit Dämmung 1 Wetterschutzgitter 7 Griff Wärmespeicher 2 Befestigungskrallen 8 Leitwerk Standard (breit) (2 x, vormontiert) 9 Reversier-Ventilator Xenion 3 Befestigungsschrauben 10 Leitwerk Slim (schmal) -
Seite 10: Funktion
SYSTEMÜBERSICHT Funktion Die Lüftungsgeräte der Produktreihe iV-Light werden eingesetzt, um die Belüftung von Wohn- und Schlafräumen sicherzustellen. Ein integrierter Wärmespeicher aus Keramik sorgt dabei für eine optimale Wärmerückgewinnung. Das Lüftungssystem arbeitet nach dem Prinzip der Wärme- rückgewinnung durch Richtungswechsel des Ventilators. -
Seite 11: Bedienelemente
Montage, sowie ein einfaches Bedienkonzept mittels Berührung aus. Der Regler sMove ist in den Varianten s4 und s8 erhältlich. Der s4 dient der Ansteuerung von bis zu vier Lüftungsgeräten iV-Light. Der s8 dient der Ansteuerung von bis zu acht Lüftungsgeräten iV-Light. -
Seite 12: Montagevorbereitung
2 zu angrenzenden Bauteilen an der Außenwand (Dämmstärke/Rollladen beachten): Wetterschutzgitter Light: 250 mm ab Bohrungsmitte/Mittelachse 3 zu angrenzenden Bauteilen an der Innenwand: 250 mm ab Bohrungsmitte/Mittelachse 4 zu frontal angrenzenden Bauteilen: 300 mm für Reinigungsarbeiten Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... -
Seite 13: Position Der Wandöffnung
MONTAGEVORBEREITUNG Position der Wandöffnung ≥ 250 ≥ 250 Ø Position Wandöffnung Position Wandeinbausystem Simplex Abbildung 2: Maßzeichnung Wandöffnung iV-Light (Innenansicht) 1 Wandöffnung (Abb. 2, links) 3 Außenkante Laibung Wandeinbausystem Simplex (Abb. 2, rechts) (Dämmung mit Putz) 2 Kontur Wetterschutzhaube 4 Tür-/Fensterrahmen 5 Unterkante Laibung (Sturz) Mindestabstand zu angrenzenden Bauteilen an der Innenwand Wetterschutzhaube auf Höhe Sturz anbringen... -
Seite 14: Schnittzeichnung Lüftungsgerät Iv-Light
MONTAGEVORBEREITUNG Schnittzeichnungen Lüftungsgerät Schnittzeichnung Lüftungsgerät iV-Light 1 – 2° ≥ 290 Abbildung 3: Schnittzeichnung Lüftungsgerät iV-Light A Innenputz/ Innenaufbau C Dämmung B Mauerwerk D Außenputz 1 Grundplatte Innenblende 7 Außenabschluss: Wetterschutzgitter 2 Verbindungelement 8 Wärmespeicher 3 Filteraufnahme 9 inVENTron: 4 Abdeckung Innenblende Reversier-Ventilator Xenion 5 Wandeinbauhülse R-D160... -
Seite 15: Maßzeichnungen Komponenten
Abbildung 5: Maßzeichnung Innenblende Light V-220x220 1 Grundplatte Innenblende 5 Filteraufnahme 2 Verbindungselement 6 Befestigungsbohrung Innenwand (optio- 3 Rasthaken nal, [Ø 6 mm, 40 mm tief (4 x)] ) 4 Abdeckung Innenblende 7 Befestigung Verbindungselement Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... -
Seite 16: Einbau Und Montage
Montage und der Anschluss des Lüftungssystems muss durch qualifiziertes Personal erfolgen. Lieferumfang prüfen Überprüfen Sie die Lieferung bei Erhalt, anhand des Lieferscheines, auf Vollständigkeit und Transportschäden. Reklamieren Sie fehlende Positionen unverzüglich. Abbildung 6: Standardkomponenten Lüftungsgerät iV-Light 1 Wetterschutzgitter Light 4 Innenblende Light V-220x220 1 a: Dichtungsband... -
Seite 17: Wandöffnung Erstellen
• Wandöffnung mit einem Gefälle von 1 – 2° zur Außenwand erstellen. ► Bohren Sie eine Wandöffnung, Ø 180 mm mit einem Gefälle von 1 – 2° zur Außenwand. 1 – 2° Die Wandöffnung für das Lüftungsgerät ist erstellt. Ö Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... -
Seite 18: Wandeinbausystem Simplex Verwenden
Hintereinander: Kabel Typ LiYY, 3-adrig, Länge siehe Regler paarweise betrieben paarweise betrieben Schaltnetzteil Steuereinheit Lüftungsgeräte Sternförmig: paarweise Kabel Typ LiYY, 3-adrig, max 33 m betrieben Lüftungs- geräte Verbindungs- paarweise Schaltnetzteil Steuereinheit betrieben klemmen Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... - Seite 19 ► Verlegen Sie den Ventilator-BUS, 3-adrig (Litze) von der Steuereinheit zur Wandöffnung des Lüftungsgerätes. ► Verputzen Sie den Putz-/Mauerschlitz. Achten Sie darauf, dass das Kabelende ca. 500 mm in den Innenraum hineinragt. Der Ventilator-BUS ist verlegt. Ö Lüftungssystem iV-Light • Montage- und Bedienungsanleitung...
-
Seite 20: Wandeinbauhülse Montieren
Beachten Sie die Stärke des Innenputzes. Achten Sie darauf, dass sich die Aussparung für den Ventilator-BUS innenwandseitig und in der Nähe des Putz-/Mauerschlitzes befindet. ► Führen Sie den Ventilator-BUS durch die Ausspa- rung in die Wandeinbauhülse. Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... - Seite 21 2K-Montageschaum aus. 24 h ► Schneiden Sie den 2K-Montageschaum und überstehende Montagekeile bündig zur Außen- und Innenwand ab. Achten Sie darauf, dass Sie den Ventilator-BUS nicht beschädigen. Die Wandeinbauhülse ist montiert. Ö Lüftungssystem iV-Light • Montage- und Bedienungsanleitung...
-
Seite 22: Außenabschluss Wetterschutzgitter Montieren
► Befestigen Sie das gekürzte Anschlagband, 210 x 15 mm, außenwandseitig im oberen Bereich der Wandeinbauhülse. Achten Sie darauf, dass sich die beide Enden des Anschlagbands oberhalb der horizontalen Mittelachse befinden. Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... - Seite 23 Befestigungsschrauben. (1) Die Befestigungskrallen verhaken sich in der Ö Wandeinbauhülse. ► Versiegeln Sie die Fuge zwischen der Abdeckung und der Außenwand umlaufend mit dauerelasti- scher Außen-Dichtungsmasse. (2) Das Wetterschutzgitter ist montiert. Ö Lüftungssystem iV-Light • Montage- und Bedienungsanleitung...
-
Seite 24: Einschub Wärmespeicher Einsetzen Und Ventilator An Den Regler Anschließen
Elektrischer Anschluss des Reversier-Ventilators HINWEIS Falscher elektrischer Anschluss führt zur Beschädigung des Ventilator-Motors! • Lüftungsgerät immer über einen Regler an das Stromnetz anschließen. • Auf die korrekte Reihenfolge der Leitungsfarben achten, damit die Ventilatoren starten. Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... - Seite 25 ► Stellen Sie am angeschlossenen Regler die Betriebsart Durchlüftung (DL) ein. (siehe Montage- und Bedienungsanleitung Regler) ► Stellen Sie sicher, dass sich alle Reversier- Ventilatoren in die gleiche Richtung drehen. Die Funktionsprüfung ist durchgeführt. Ö Lüftungssystem iV-Light • Montage- und Bedienungsanleitung...
-
Seite 26: Lüftungssystem Starten
CW (–) Blau CCW (–) Schwarz IV (+) Betriebsspannung Grün V (–) GND (–) Braun CCW (–) Schwarz CW (–) Blau TIPP: Von der Seite betrachtet bildet die verbundene Steckverbindung in Start-Richtung "Zuluft-Betrieb" ein "Z". Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... -
Seite 27: Innenblende Montieren
Der Einschub Wärmespeicher ist montiert. Die Start-Richtung des Ventilators ist eingestellt. ► Schieben Sie die vormontierte Innenblende in die Wandeinbauhülse. Achten Sie darauf, dass sich das inVENTer-Logo unten rechts befindet. ► Richten Sie die Grundplatte Innenblende mit einer Wasserwaage aus. -
Seite 28: Bedienung
Grundplatte in Richtung Innenwand. Der Rasthaken rastet hörbar ein Innenblende öffnen: ► Ziehen Sie die Abdeckung an der Oberkante nach vorn bis der Rasthaken fühlbar aushakt. Sie haben die Innenblende geschlossen/geöffnet. Ö Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... -
Seite 29: Reinigung Und Pflege
Personen durchführen lassen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten, ihrer Unerfahrenheit oder ihrer Unkenntnis nicht sicher dazu in der Lage sind. Das Lüftungssystem iV-Light ist nahezu wartungsfrei. Die anfallenden Reinigungs- und Pflege- arbeiten können nach kurzer Einweisung vom Benutzer selbst durchgeführt werden. -
Seite 30: Staubfilter Reinigen/Tauschen
Filter zu ersetzen. Voraussetzung: Das Lüftungsgerät ist von der Stromzufuhr getrennt. ► Lösen Sie die Abdeckung hörbar aus den Rasthaken im unteren Bereich der Innenblende. ► Heben Sie die Abdeckung der Innenblende nach oben. CLICK Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... - Seite 31 Querschnitt der Wandeinbauhülse wird verdeckt. ► Klappen Sie die Abdeckung der Innenblende wieder nach unten. ► Rasten Sie die Abdeckung der Innenblende im unteren Bereich hörbar in die Rasthaken ein. CLICK Sie haben den Staubfilter gereinigt/getauscht. Ö Lüftungssystem iV-Light • Montage- und Bedienungsanleitung...
-
Seite 32: Einschub Wärmespeicher Ausbauen
► Schritt 1: Ziehen Sie den Einschub inVENTron ® am Knauf aus der Wandeinbauhülse heraus. ► Schritt 2: Ziehen Sie den Wärmespeicher am Griff aus der Wandeinbauhülse heraus. Sie haben den Wärmespeicher ausgebaut. Ö Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... -
Seite 33: Einschub Wärmespeicher Reinigen Und Einbauen
Schritt 2: Heben Sie das Leitwerk nach oben ab. ► Drehen Sie den Ventilator so, dass das verblei- bende Leitwerk nach oben gerichtet ist. ► Entfernen Sie das Leitwerk wie zuvor beschrieben. Die Leitwerke sind vom Ventilator getrennt. Ö Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... - Seite 34 Abluft-Betrieb an (Anhang 1: Anschlussplan oder 4.7: Start-Richtung einstellen) TIPP: Von der Seite betrachtet bildet die angeschlossene Steckverbindung in Start-Richtung "Zuluft-Betrieb" ein "Z". ► Schieben Sie inVENTron bis zum Wärmespeicher. Lüftungssystem iV-Light • Montage- und Bedienungsanleitung...
- Seite 35 BEDIENUNG ► Schieben Sie die Innenblende wieder in die Wandeinbauhülse. Achten Sie darauf, dass sich das inVENTer-Logo unten rechts befindet. ► Ziehen Sie die Abdeckung an der Oberkante nach vorn bis der Rasthaken fühlbar aushakt. CLICK Sie haben den Einschub Wärmespeicher gereinigt ...
-
Seite 36: Technische Daten
Filterklasse Standardfilter (DIN EN 779:2012) Empfindlichkeit des Luftvolumenstroms bei ± 20 Pa (DIN EN 13141-8) Elektrischer Schutzbereich (nach VDE 0100) Außerhalb Schutzbereiche 0 – 2 Automatisch durch Reversier-Betrieb Frostschutz (bis -20 °C) Gewicht [g] Max. 3.800 Konformität Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... -
Seite 37: Energielabel Iv-Light Nach Erp-Richtlinie, Verordnung 1254/2014
TECHNISCHE DATEN Energielabel iV-Light nach ErP-Richtlinie, Verordnung 1254/2014 Auf dem Energielabel finden Sie die folgenden Angaben des Produktdatenblattes: • Energieeffizienzklasse (SEC-Klasse) • Schallleistungspegel L • Maximaler Luftvolumenstrom (Zuluft) Bedarfsgesteuert Manuell gesteuert MZ-Home sMove ohne Sensorik sMove mit Sensorik Lüftungssystem iV-Light •... -
Seite 38: Spezifikationen Nach Erp-Richtlinie, Verordnung 1254/2014
TECHNISCHE DATEN Spezifikationen nach ErP-Richtlinie, Verordnung 1254/2014 Lüftungsgerät iV-Light, bedarfsgesteuert: Produktdatenblatt iV-Light gem. VO 1254/2014 EU vom 11.Juli 2014 Pkt. Beschreibung Werte Lieferant inVENTer GmbH Modellkennung iV-Light kalt -85,671 SEC-Klasse / Spezifischer Ener- durchschnittlich -42,513 gieverbrauch (SEV) [kWh/(m²a)] warm -17,789 Lüftungstyp Art des Antriebs Art Wärmerückgewinnungssystem... -
Seite 39: Lüftungsgerät Iv-Light, Manuell Gesteuert
TECHNISCHE DATEN Lüftungsgerät iV-Light, manuell gesteuert: Produktdatenblatt iV-Light gem. VO 1254/2014 EU vom 11.Juli 2014 Pkt. Beschreibung Werte Lieferant inVENTer GmbH Modellkennung iV-Light kalt -78,012 SEC-Klasse / Spezifischer Ener- durchschnittlich -36,847 gieverbrauch (SEV) [kWh/(m²a)] warm -13,265 Lüftungstyp Art des Antriebs Art Wärmerückgewinnungssystem... -
Seite 40: Lieferumfang
Wandeinbauhülse mit Styropor-Scheiben und Montagekeilen Wandeinbauhülse R-D160x495 1506-0068 Wandeinbauhülse R-D160x745 1506-0069 Einschub Wärmespeicher Einschub Wärmespeicher iV-Light 1507-0021 Innenblende Innenblende Light V-220x220, weiß 1505-0039 Zubehör und Ersatzteile Wenden Sie sich zur Bestellung von Zubehör für Ihr Lüftungssystem an Ihre zuständige Werks- vertretung. -
Seite 41: Ersatzteile
Wärmespeicher R-D160 [150 mm] 2002-0061 inVENTron R-D160 Medium 2007-0031 Leitwerk inVENTron Slim R-D160 inkl. Knauf 3006-0278 Leitwerk inVENTron R-D160 3006-0250 Grundplatte IB Light V-220x220 2003-0228 Verbinder IB 100x42 Innenblende 3006-0294 Abdeckung IB Light V-220x220 2003-0229 Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... -
Seite 42: Fehlerbehebung Und Entsorgung
Geräteschild am Ventilator Xenion zum Wärmespeicher gerichtet ist. Installationsfehler. Sitz des Steckers am Regler kontrollie- Zuluft kalt ren. Der Stecker muss fest im Steckergehäuse sitzen. Regler arbeitet in der Betriebsart Wärmerückgewinnung am Betriebsart Durchlüftung. Regler einschalten. Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... -
Seite 43: Demontage
Produktes sortenrein. In der nachfolgenden Tabelle finden Sie Entsorgungsempfehlungen. Produkt Material Entsorgung Wetterschutzgitter Light Wertstoffsammlung Reversier-Ventilator PBTP/PA Sammelstelle für Elektronikgeräte Leitwerk Wertstoff-Sammlung Wandeinbauhülse Wertstoff-Sammlung Innenblende Light PS-SZ Wertstoff-Sammlung V-220x220 Wärmespeicher Keramik Hausmüll Staubfilter TPU/PES Hausmüll Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... -
Seite 44: Gewährleistung Und Garantie
Beachten Sie den bestimmungsgemäßen Gebrauch, um den Gewährleistungsanspruch auf- rechtzuerhalten. Herstellergarantie Die inVENTer GmbH gibt 5 Jahre Garantie auf alle Elektronikbauteile und die Wandeinbau- hülse, sowie 30 Jahre Garantie auf die Keramik des Wärmespeichers. Diese deckt einen vorzeitigen Produktverschleiß ab. -
Seite 45: Anhang 1: Anschlussprotokoll
ANHANG 1: ANSCHLUSSPROTOKOLL Anhang 1: Anschlussprotokoll Startrichtung Lüftungs- Geschoss Raumbezeichnung und Position Lüftungszone gerät Zuluft Abluft Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... -
Seite 46: Anhang 2: Reinigungsprotokoll
Bezeichnung / Umfang Maßnahme Innenblende : Reinigen / Filter: Kontrollieren, bei Bedarf Innenblende / Filter reinigen oder auswechseln (abhängig vom Filtertyp) Keramik-Wärmespeicher, Reversier-Ventilator XENION, Reinigen Doppel-Luftleitwerk, Wandeinbauhülse Zubehör Kontrollieren, bei Bedarf reinigen oder auswechseln Lüftungssystem iV-Light • Montage- und Bedienungsanleitung... - Seite 47 E-MAIL: INFO@INVENTER.DE HOMEPAGE: WWW.INVENTER.DE GESCHÄFTSFÜHRERIN: ANNETT WETTIG UMSATZSTEUER-IDENTNUMMER: DE 815494982 AMTSGERICHT JENA HRB 510380 RECHTE AN ALLEN INHALTEN / BILDNACHWEIS: © INVENTER GMBH 1999-2018 ÄNDERUNGEN VORBEHALTEN. ALLE ANGABEN OHNE GEWÄHR. FÜR DRUCKFEHLER WIRD KEINE HAFTUNG ÜBERNOMMEN. Lüftungssystem iV-Light • Montage- und Bedienungsanleitung...
- Seite 48 GmbH Ortsstraße 4a D-07751 Löberschütz +49 (0) 36427 211-0 +49 (0) 36427 211-113 info@inventer.de Version 07/2018 Änderungen vorbehalten. Artikelnummer 5008-0001 www.inventer.de © inVENTer GmbH 1999-2018...
