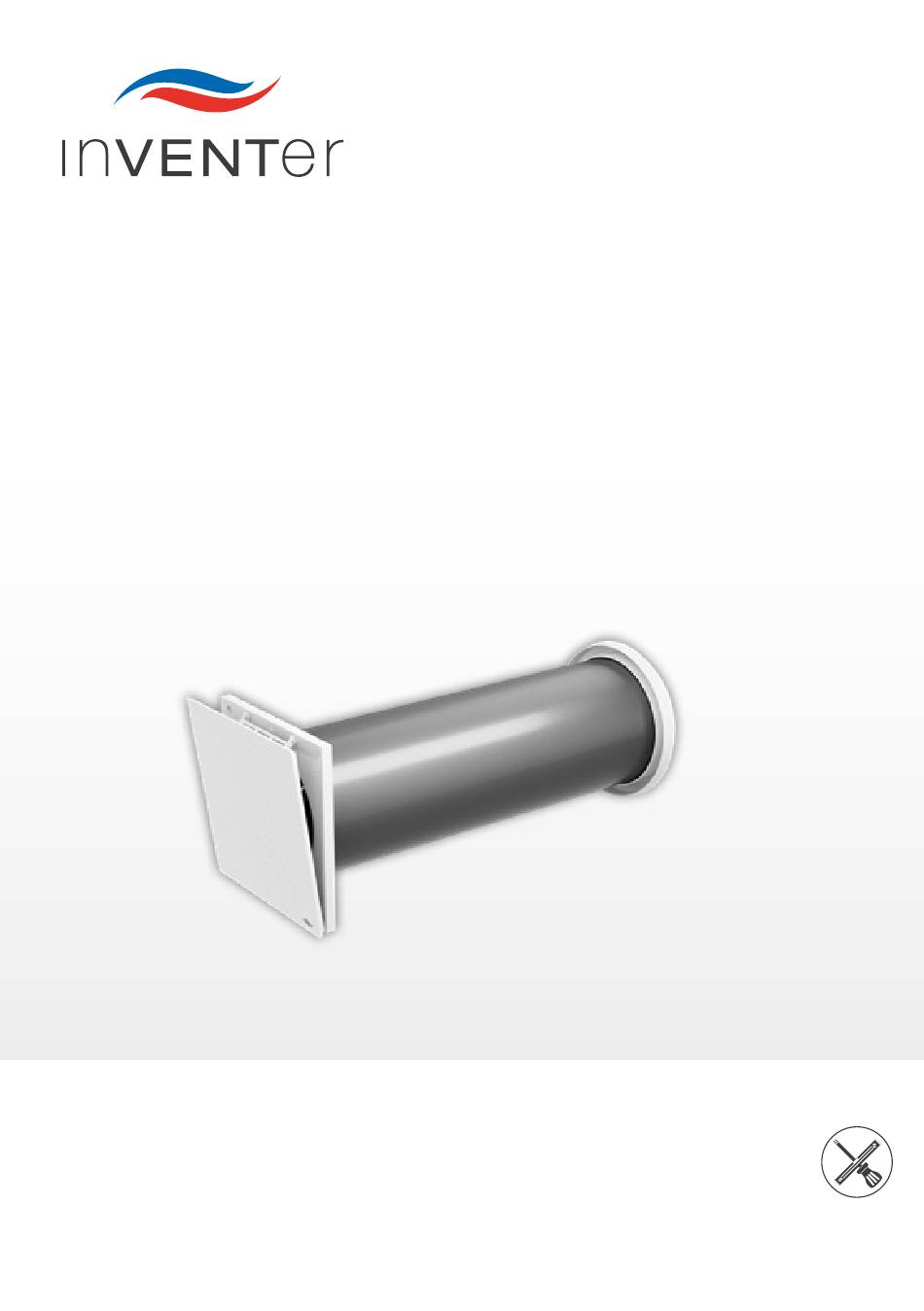

- Seite 1 Montageanleitung iV-Light www.inventer.de...
-
Seite 2: Marken, Urheber- Und Schutzrechte
® ® inVENTer GmbH. Das Urheberrecht dieses Dokuments verbleibt beim Hersteller. Rechte an allen Inhalten und Bildmaterial: © inVENTer GmbH 2021. Alle in dieser Dokumentation verwendeten Marken sind das Eigentum Ihrer jeweiligen Hersteller und sind hiermit anerkannt. Haftungsausschluss Die vorliegende Dokumentation ist die Original-Montageanleitung. Sie ist nach Abschluss der Montage an den Nutzer (Mieter, Eigentümer, Hausverwaltung usw.) weiterzugeben. -
Seite 3: Inhaltsverzeichnis
Funktion prüfen und Ventilatoreinbau abschließen ............28 Innenblende montieren ....................29 Technische Daten ........................30 Allgemeine Spezifikationen ....................30 Energielabel iV-Light nach ErP-Richtlinie, Verordnung 1254/2014 ........31 Spezifikationen nach ErP-Richtlinie, Verordnung 1254/2014 .......... 32 Lieferumfang ..........................34 Fehlerbehebung und Entsorgung ..................35 Gewährleistung und Garantie .................... -
Seite 4: Benutzer- Und Sicherheitshinweise
BENUTZER- UND SICHERHEITSHINWEISE Benutzer- und Sicherheitshinweise Danke, dass Sie sich für ein Qualitätsprodukt von inVENTer entschieden haben! Dieses Kapitel gibt Ihnen einen Überblick über die grundsätzlichen Sicherheitsvorkehrungen für einen sicheren und einwandfreien Betrieb Ihres Lüftungssystems. Benutzerinformation Sicherheits- und Warnhinweiskonzept Die Sicherheits- und Warnhinweise in dieser Montageanleitung sind einheitlich aufgebaut und mit einem Symbol auf der linken Seite des Hinweises gekennzeichnet. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Die Montageanleitung ist Bestandteil Ihres Lüftungsgerätes iV-Light und muss ständig verfügbar sein (siehe www.inventer.de/downloads). Bei der Übergabe des Systems an Dritte muss die Infor- mation zum Zugang zur Montageanleitung mit übergeben werden. Lesen Sie sich vor der Durchführung von Arbeiten am Gerät/System die Montageanleitung sorgfältig durch und beachten Sie alle in diesem Kapitel aufgeführten Hinweise zur Montage. - Seite 6 • HINWEIS: Die Verwendung eines zu geringen Leitungsquerschnitts führt zu einem zu hohen Spannungsabfall und/oder die Kontaktierung ist nicht gewährleistet! Für den Ventilator-BUS einen Leitungsquerschnitt von mindestens 0,75 mm² (Litze) verwenden. Verwenden Sie zum Anschluss der Litzen Aderendhülsen mit Kragen. Lüftungsgerät iV-Light | Montageanleitung...
-
Seite 7: Nicht Bestimmungsgemäßer Gebrauch
Konformität Das Lüftungsgerät entspricht den technischen Sicherheitsanforderungen und Normen elektrischer Geräte für den Hausgebrauch. Es ist konform mit geltenden Richtlinien der Europäischen Union: • 2014/30/EC: Elektromagnetische Verträglichkeit • 2014/35/EC: Niederspannung • 2009/125/EC: Öko-Design • 2011/65/EC: RoHS Lüftungsgerät iV-Light | Montageanleitung... -
Seite 8: Systemübersicht: Lüftungsgerät Iv-Light
SYSTEMÜBERSICHT: LÜFTUNGSGERÄT IV-LIGHT Systemübersicht: Lüftungsgerät iV-Light Das Lüftungssystem iV-Light ist für die Belüftung von Wohn- und Schlafräumen in Ein- und Mehr- familienhäusern, Hotels und Pensionen, Räumen öffentlicher Einrichtungen sowie Arbeitsräumen in Bürogebäuden konzipiert. Es ist für den Einbau in Neubauten sowie zum nachträglichen Ein- bau in Altbauten geeignet. -
Seite 9: Aufbau
SYSTEMÜBERSICHT: LÜFTUNGSGERÄT IV-LIGHT Aufbau Abbildung 1: Übersicht Lüftungsgerät iV-Light Komponenten Außenabschluss: Einschub Wärmespeicher Wetterschutzgitter Light (Wärmespeicher und inVENTron) Wetterschutzgitter Wärmespeicher mit Dämmung Befestigungskrallen (2 x, vormontiert) Griff Wärmespeicher Befestigungsschrauben (2 x, vormontiert) Leitwerk Standard (breit) Reversier-Ventilator Xenion Wandeinbauhülse 10 Leitwerk Slim (schmal) 11 Knauf Leitwerk Wandeinbauhülse R-D160... -
Seite 10: Funktion
SYSTEMÜBERSICHT: LÜFTUNGSGERÄT IV-LIGHT Funktion Die Lüftungsgeräte der Produktreihe iV-Light werden eingesetzt, um die Belüftung von Wohn- und Schlafräumen sicherzustellen. Ein integrierter Wärmespeicher aus Keramik sorgt dabei für eine optimale Wärmerückgewinnung. Das Lüftungsgerät iV-Light ist ein Lüftungsgerät mit einfacher Luftführung und arbeitet nach dem Prinzip der Wärmerückgewinnung durch Richtungswechsel des... -
Seite 11: Bedienelemente
SYSTEMÜBERSICHT: LÜFTUNGSGERÄT IV-LIGHT Bedienelemente Die Bedienung des Lüftungsgerätes erfolgt über einen Regler des inVENTer-Systems. Abhängig von der Steuerungseinheit können verschiedene Betriebsarten und Funktionen einge- stellt werden. inVENTer Connect Bezeichnung sMove MZ-Home (Easy Connect e16) Anzahl ansteuerbarer Max. 8 Max. 16 Max. -
Seite 12: Montagevorbereitung
• zwischen zwei im Gegentakt arbeitenden Lüftungsgeräten (Gerätepaar) in einem Raum 1,4 m 1,2 m – 0,75 y 1,2 m 1,2 m 1,0 m 1,0 m 1,0 m 1,4 m 1,0 m 1,4 m 1,2 m – 0,75 y 1,2 m – 0,75 y Lüftungsgerät iV-Light | Montageanleitung... -
Seite 13: Position Der Wandöffnung
Lüftungsgerät Variante Standard [Wetterschutzgitter Light] ≥ 250 ≥ 250 Ø Position Wandöffnung Position Wandeinbausystem Simplex Abbildung 2: Maßzeichnung Wandöffnung iV-Light (Innenansicht) 1 Wandöffnung (Abb. 2, links) 3 Außenkante Laibung Wandeinbausystem Simplex (Abb. 2, rechts) (Dämmung mit Putz) 2 Kontur Wetterschutzgitter 4 Tür-/Fensterrahmen... -
Seite 14: Schnittzeichnungen Lüftungsgerät
Schnittzeichnungen Lüftungsgerät Zu den Schnittzeichnungen anderer Varianten Ihres Lüftungsgerätes siehe die Montageanleitung Ihres speziellen Außenabschlusses. Schnittzeichnung Lüftungsgerät iV-Light 1 – 2° ≥ 290 Abbildung 3: Schnittzeichnung Lüftungsgerät iV-Light A Innenputz/ Innenaufbau C Dämmung B Mauerwerk D Außenputz 1 Grundplatte Innenblende 7 Außenabschluss: Wetterschutzgitter... -
Seite 15: Maßzeichnungen Komponenten
3 Kondensat-Ablauf 2 Lamellen 4 Befestigungsschrauben (2 x) Innenblende Light □ Abbildung 5: Maßzeichnung Innenblende Light V-220x220 1 Grundplatte Innenblende 5 Filteraufnahme 2 Verbindungselement 6 Befestigungsbohrung Innenwand (optional) 3 Rasthaken 7 Befestigung Verbindungselement 4 Abdeckung Innenblende Lüftungsgerät iV-Light | Montageanleitung... -
Seite 16: Einbau Und Montage
Die vorliegende Montageanleitung beschreibt die Standardversion des Produktes. Die Lieferumfänge der Außenabschlussvarianten, Wandeinbauhülsen zur Integration der Regler- plattform Connect, sowie der Innenabschlussvarianten entnehmen Sie der separat erhältlichen Montageanleitung der jeweiligen Systemkomponente. Abbildung 6: Standardkomponenten Lüftungsgerät iV-Light 1 Außenabschluss Wetterschutzgitter 3 Einschub Wärmespeicher iV-Light 1 a: Dichtungsband 3 a: Gedämmter Wärmespeicher... -
Seite 17: Wandöffnung Erstellen
Zusätzlich bei Einbau des Lüftungsgerätes mit Unterputzinnenblende: ► Erstellen Sie an der Innenwand, zentrisch zur Kern- bohrung, eine Öffnung für das Unterputzgehäuse zur Montage der Innenblende. Abmessungen: 245 x 245 x 40 ( B x H x T, mm) 2 4 5 Lüftungsgerät iV-Light | Montageanleitung... -
Seite 18: Kabel Zur Wandöffnung Des Lüftungsgerätes Verlegen
Hausverteilung, 230 V AC, (Innenblende Innenblende Connect Unterverteilung Lüftung Connect) z. B.: NYM-J 3x1,5 mm² RS485-Datenkabel, Gerätekommunikation Bedieneinheit Easy Connect e16 z. B.: Typ J-Y(ST)Y 2x2x0,8 mm² (nur bei Kommunikation der Systemkomponenten per Kabel [sonst Funk]) Lüftungsgerät iV-Light | Montageanleitung... -
Seite 19: Prinzipskizzen Zur Kabelverlegung
Prinzipskizzen zur Kabelverlegung Die entsprechenden Anschlussbilder und Montageschritte zur Installation des Reglers sind nicht Teil dieser Dokumentation! Sie sind der Montageanleitung der jeweiligen Steuerungseinheit (sMove, MZ-Home, Reglerplattform inVENTer Connect) zu entnehmen. 6 – 16 V DC Regler sMove und MZ-Home... -
Seite 20: Wandeinbauhülse Montieren
A + B + C + D - 38 ► Schneiden Sie die Wandeinbauhülse auf das ermittelte Maß X einen Überstand von Y an der Außenwand zu. Achten Sie darauf, die Aussparung für die Anschlusskabel des Lüftungsgerätes nicht wegzuschneiden. Lüftungsgerät iV-Light | Montageanleitung... - Seite 21 B. Putzreste führt zur Beschädigung der Komponeten in der Wand- einbauhülse. • Vor Ausschäumen des Freiraums zwischen Wandeinbauhülse und Mauerwerk Styropor-Scheiben einsetzen. ► Setzen Sie die Styropor-Scheiben innen- und außenwandseitig in die Wandeinbauhülse ein. Lüftungsgerät iV-Light | Montageanleitung...
- Seite 22 Wandeinbauhülse • (Spalt) (Spalt) bündig zur Außenwand bündig zur Außenwand • • 30 mm 30 mm 30 mm Achten Sie darauf, dass Sie die Anschlusskabel an der Innenwand nicht beschädigen. Die Wandeinbauhülse ist montiert. Lüftungsgerät iV-Light | Montageanleitung...
-
Seite 23: Außenabschluss Wetterschutzgitter Montieren
15 mm, außenwandseitig ausschließlich im oberen Bereich der Wandeinbauhülse. Beide Enden des Anschlagbands befinden sich oberhalb der horizontalen Mittelach- se, damit die Befestigungskrallen des Wetterschutzgitters links und rechts in der Wandeinbauhülse einhaken können. Lüftungsgerät iV-Light | Montageanleitung... - Seite 24 ► Verschrauben Sie das Wetterschutzgitter an den vormontierten Befestigungsschrauben. (1) Die Befestigungskrallen verhaken sich in der Wandeinbauhülse. ► Versiegeln Sie die Fuge zwischen der Abdeckung und der Außenwand umlaufend mit dauerelasti- scher Außen-Dichtungsmasse. (2) Das Wetterschutzgitter ist montiert. Lüftungsgerät iV-Light | Montageanleitung...
-
Seite 25: Einschub Wärmespeicher Einsetzen
► Setzen Sie inVENTron vom Innenraum aus so in Standard die Wandeinbauhülse ein, dass Sie die BUS-Steck- Slim verbindung erreichen können. Das schmale Leitwerk Slim [16 mm] zum Innenraum gerichtet ist. Der Einschub Wärmespeicher ist eingesetzt. Lüftungsgerät iV-Light | Montageanleitung... -
Seite 26: Elektrischer Anschluss Des Reversier-Ventilators
EINBAU UND MONTAGE Elektrischer Anschluss des Reversier-Ventilators Die Funktion des Lüftungssystems iV-Light setzt den gleichzeitigen Betrieb zweier Lüftungs- geräte iV-Light im Gegentakt voraus. Dieses Kapitel beschreibt daher den Anschluss eines Gerätepaares, nicht eines einzelnen Gerätes. HINWEIS Falscher elektrischer Anschluss führt zur Beschädigung des Ventilator-Motors! •... - Seite 27 • (Weißes) Kabel III (–) im rechten Pol. (Zuluft) ► Verbinden Sie den angeschlossenen Steck- verbinder wieder mit dem Steckverbinder des Reversierventilators. a Lüftungsgerät mit Startrichtung Abluft-Betrieb b Lüftungsgerät mit Startrichtung Zuluft-Betrieb Der Reversier-Ventilator ist an den Regler angeschlossen. Lüftungsgerät iV-Light | Montageanleitung...
-
Seite 28: Funktion Prüfen Und Ventilatoreinbau Abschließen
Die Funktionsprüfung ist durchgeführt. ► Stellen Sie am angeschlossenen Regler die Betriebsart Wärmerückgewinnung (WRG) ein. (siehe Montage- und Bedienungsanleitung Regler) ► Schieben Sie den angeschlossenen und geprüften Ventilator bis zum Wärmespeicher. inVENTron ist angeschlossen und eingebaut. Lüftungsgerät iV-Light | Montageanleitung... -
Seite 29: Innenblende Montieren
Montageanleitung der jeweiligen Innenblende/der Reglerplattform Connect zu entnehmen. Voraussetzung: • Der Einschub Wärmespeicher ist montiert. ► Schieben Sie die vormontierte Innenblende in die Wandeinbauhülse. Das inVENTer-Logo befindet sich unten rechts. ► Richten Sie die Grundplatte Innenblende mit einer Wasserwaage aus. TIPP: Sitzt die Innenblende nicht fest genug in der Wandeinbauhülse, kann Sie optional an... -
Seite 30: Technische Daten
ISO 16890 ISO Coarse 60 % DIN EN 779:2012 Empfindlichkeit des Luftvolumenstroms bei ± 20 Pa (DIN EN 13141-8) Elektrischer Schutzbereich (nach VDE 0100) Außerhalb Schutzbereiche 0 – 2 Automatisch durch Reversier-Betrieb Frostschutz (bis -20 °C) Konformität Lüftungsgerät iV-Light | Montageanleitung... -
Seite 31: Energielabel Iv-Light Nach Erp-Richtlinie, Verordnung 1254/2014
TECHNISCHE DATEN Energielabel iV-Light nach ErP-Richtlinie, Verordnung 1254/2014 Auf dem Energielabel finden Sie die folgenden Angaben des Produktdatenblattes: • Energieeffizienzklasse (SEC-Klasse) • Schallleistungspegel L • Maximaler Luftvolumenstrom (Zuluft) Bedarfsgesteuert Manuell gesteuert MZ-Home sMove sMove mit Sensorik ohne Sensorik Easy Connect e16... -
Seite 32: Spezifikationen Nach Erp-Richtlinie, Verordnung 1254/2014
TECHNISCHE DATEN Spezifikationen nach ErP-Richtlinie, Verordnung 1254/2014 Lüftungsgerät iV-Light, bedarfsgesteuert: Produktdatenblatt iV-Light gem. VO 1254/2014 EU vom 11.Juli 2014 Pkt. Beschreibung Werte Lieferant inVENTer GmbH Modellkennung iV-Light kalt -85,671 SEC-Klasse / Spezifischer Ener- durchschnittlich -42,513 gieverbrauch (SEV) [kWh/(m²a)] warm -17,789 Lüftungstyp... -
Seite 33: Lüftungsgerät Iv-Light, Manuell Gesteuert
TECHNISCHE DATEN Lüftungsgerät iV-Light, manuell gesteuert: Produktdatenblatt iV-Light gem. VO 1254/2014 EU vom 11.Juli 2014 Pkt. Beschreibung Werte Lieferant inVENTer GmbH Modellkennung iV-Light kalt -78,012 SEC-Klasse / Spezifischer Ener- durchschnittlich -36,847 gieverbrauch (SEV) [kWh/(m²a)] warm -13,265 Lüftungstyp Art des Antriebs Art Wärmerückgewinnungssystem... -
Seite 34: Lieferumfang
Innenblende Light V-220x220, weiß 1505-0039 In Verbindung mit der Reglerplattform Connect ist die Innenblende nicht Teil des Lieferumfangs. Die Innenblende Connect wird als Bestandteil der Reglerplattform Connect bestellt und ersetzt die manuelle Innenblende Light oder Undercover. Lüftungsgerät iV-Light | Montageanleitung... -
Seite 35: Fehlerbehebung Und Entsorgung
Geräteschild am Ventilator Xenion zum Wärmespeicher gerichtet ist. Installationsfehler. Sitz des Steckers am Regler kontrollie- Zuluft kalt ren. Der Stecker muss fest im Steckergehäuse sitzen. Regler arbeitet in der Betriebsart Wärmerückgewinnung am Betriebsart Durchlüftung. Regler einschalten. Lüftungsgerät iV-Light | Montageanleitung... -
Seite 36: Gewährleistung Und Garantie
Beachten Sie den bestimmungsgemäßen Gebrauch, um den Gewährleistungsanspruch aufrecht- zuerhalten. Herstellergarantie Die inVENTer GmbH gibt 5 Jahre Garantie auf alle Elektronikbauteile und die Wandeinbau- hülse, sowie 30 Jahre Garantie auf die Keramik des Wärmespeichers. Diese deckt einen vorzeitigen Produktverschleiß ab. - Seite 37 GEWÄHRLEISTUNG UND GARANTIE NOTIZEN Lüftungsgerät iV-Light | Montageanleitung...
- Seite 38 GEWÄHRLEISTUNG UND GARANTIE NOTIZEN Lüftungsgerät iV-Light | Montageanleitung...
- Seite 39 GEWÄHRLEISTUNG UND GARANTIE NOTIZEN Lüftungsgerät iV-Light | Montageanleitung...
- Seite 40 GmbH Ortsstraße 4a D-07751 Löberschütz www.inventer.de Änderungen vorbehalten. Keine Haftung für Druckfehler. Artikelnummer: 5001-0034 Version: 1.0 – 07/2021...
