4.5 Außenabschluss Lüftungsgerät montieren
HINWEIS
Montage an nicht fertiggestellter Außenwand
führt zur Beschädigung der Außenwand!
• Außenabschluss erst montieren, wenn Außenwand fertiggestellt und vollständig ausgehärtet ist.
HINWEIS
Eindringen von Kondenswasser und/oder Algenansammlung um die Wetterschutzhaube
führt zur Beschädigung des Mauerwerks/der Außenwand und/oder Verfärbung der Fassade!
• Vor Montage des Außenabschlusses alle Dichtungsbänder an der Wetterschutzhaube umlau-
fend befestigen.
• In der Wandeinbauhülse außenwandseitig Anschlagband anbringen und Aussparung im
Anschlagband unten mittig in der Wandeinbauhülse platzieren.
• Vor der Montage eine biozide Voreinstellung/wasserabweisende Vorbehandlung der
Oberfläche um die Wetterschutzhaube durchführen (Befragen Sie dazu ihren Planer!).
Wetterschutzhaube Flex montieren
Wasserwaage, Stift, Bohrmaschine mit Bohrer Ø 8mm, Akkuschrauber, Dübel (bei
gedämmten Außenwänden Dämmstoffdübel), dauerelastische Außendichtungsmasse,
Dichtungsband, Schrauben
ø 200 mm
Simplex
Voraussetzung:
Die Außenwand ist fertiggestellt und eben.
Die Wandeinbauhülse ist montiert.

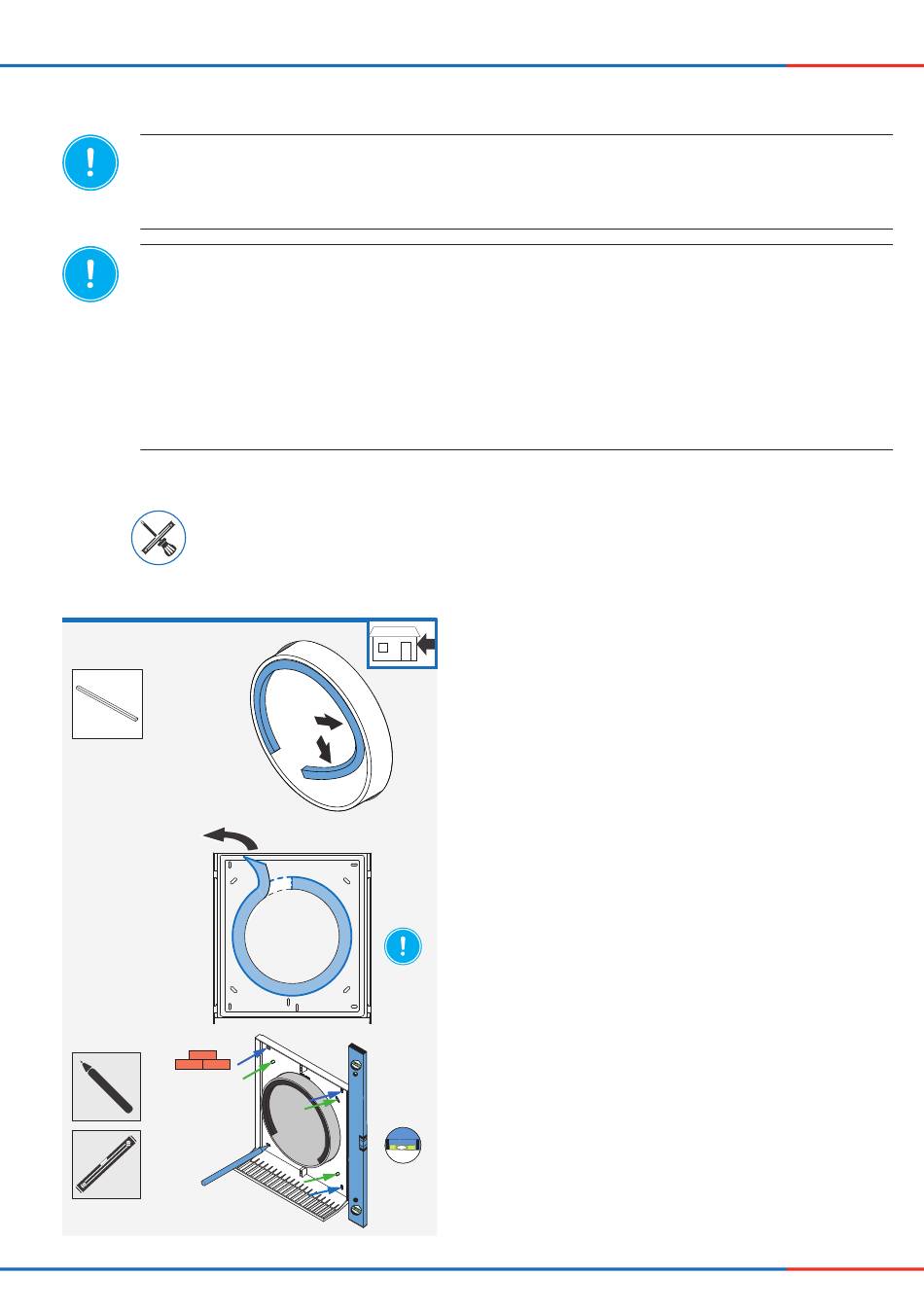

► Entfernen Sie die Styropor-Scheibe außenwand-
seitig aus der Wandeinbauhülse.
► Befestigen Sie das Anschlagband, 380 x 15 mm,
außenwandseitig im oberen Bereich der Wandein-
bauhülse.
Achten Sie darauf, dass die Aussparung im um-
laufenden Anschlagband im unteren Bereich der
Wandeinbauhülse platziert ist.
► Brechen Sie den vorgestanzten Ring aus der
Grundplatte heraus.
► Schieben Sie die Grundplatte auf die
überstehende Wandeinbauhülse.
► Richten Sie die Grundplatte mit einer Wasser-
waage aus.
► Markieren Sie die vier Bohrungen:
Äußere Bohrungen (blauer Pfeil): Mauerwerk.
Innere Bohrungen (grüner Pfeil): Simplex.
