Abmessungen - inVENTer iV-Smart+ Montage- Und Bedienungsanleitung

Lüftungsgerät Variante Corner
180
Ø
135
Position Wandöffnung

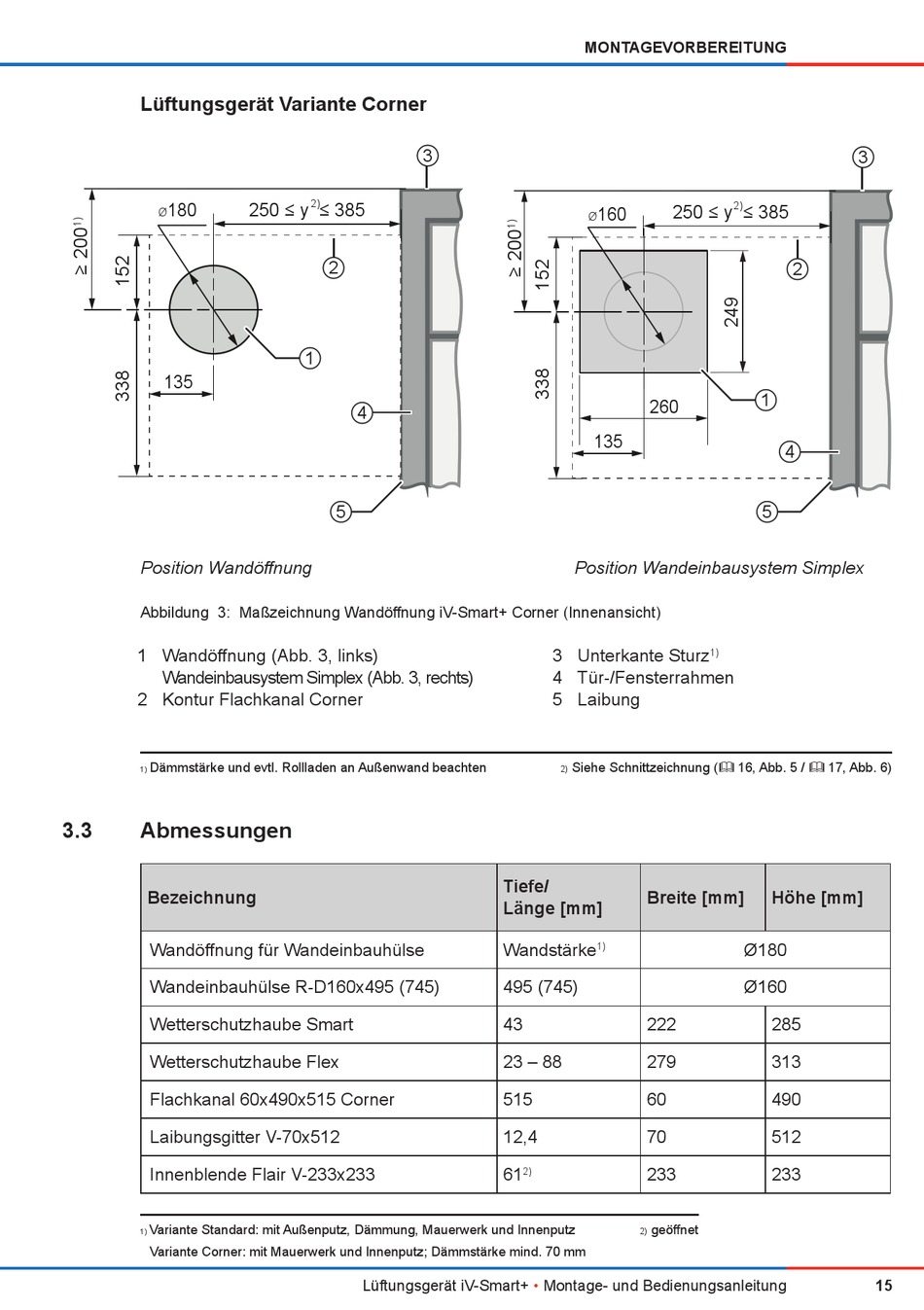

Abbildung 3: Maßzeichnung Wandöffnung iV-Smart+ Corner (Innenansicht)
1 Wandöffnung (Abb. 3, links)
Wandeinbausystem Simplex (Abb. 3, rechts)
2 Kontur Flachkanal Corner
Dämmstärke und evtl. Rollladen an Außenwand beachten
1)
3.3

Abmessungen

Bezeichnung
Wandöffnung für Wandeinbauhülse
Wandeinbauhülse R-D160x495 (745)
Wetterschutzhaube Smart
Wetterschutzhaube Flex
Flachkanal 60x490x515 Corner
Laibungsgitter V-70x512
Innenblende Flair V-233x233
Variante Standard: mit Außenputz, Dämmung, Mauerwerk und Innenputz
1)
Variante Corner: mit Mauerwerk und Innenputz; Dämmstärke mind. 70 mm
3
2)
250 ≤ y ≤ 385
2
1
4
5
Lüftungsgerät iV-Smart+
MONTAGEVORBEREITUNG
250 ≤ y ≤ 385
160
Ø
260
135
Position Wandeinbausystem Simplex
3 Unterkante Sturz
4 Tür-/Fensterrahmen
5 Laibung
Siehe Schnittzeichnung ( 16, Abb. 5 /  17, Abb. 6)
2)
Tiefe/
Breite [mm]
Länge [mm]
Wandstärke
1)
495 (745)
43 222
23 – 88 279
515 60
12,4 70
61 233
2)
geöffnet
2)
• Montage- und Bedienungsanleitung
3
2)
2
1
4
5
1)
Höhe [mm]
Ø180
Ø160
285
313
490
512
233
15
