Funktion

Die Lüftungsgeräte der Produktreihe iV-Smart+ werden eingesetzt, um die Belüftung von Wohn-
und Schlafräumen sicherzustellen. Ein integrierter Wärmespeicher aus Keramik sorgt dabei für
eine optimale Wärmerückgewinnung.
d. h. es sind mindestens zwei Lüftungsgeräte der Produktreihe iV-Smart+ erforderlich. Diese
werden jeweils paarweise im Gegentakt betrieben: Dem Zuluft fördernden Lüftungsgerät ist ein
anderes Lüftungsgerät zugewiesen, dass zum gleichen Zeitpunkt verbrauchte Abluft aus dem
Innenraum nach außen befördert.
Durch einen hohen Druckaufbau und die aktive Drehzahlsteuerung des Motors (integrierter
Winddruck-Stabilisator) im Reversier-Ventilator Xenion wird auch bei wetterbedingten Druck-
schwankungen der Luftvolumenstrom im System nahezu konstant gehalten. Damit entspricht die
Empfindlichkeit des Luftvolumenstroms gegenüber Druckschwankungen der Klasse S3 nach
DIN EN 13141-8 (max. 30 % Luftvolumenstromabweichung bei ± 20 Pa).
Um über das gesamte Jahr die volle Funktionsfähigkeit des Lüftungsgerätes zu gewährleisten,
ist im Reversier-Ventilator Xenion ein Temperaturwächter integriert. Dieser misst die Temperatur
des Luftvolumenstromes am Ventilator. Wenn die Temperatur am Ventilator + 5 °C unterschrei-
tet, wird der Reversier-Ventilator automatisch für 4 Zyklen in den Abluft-Betrieb geschaltet.
Dadurch wird der Wärmespeicher wieder erwärmt und ein Auskühlen des Innenraums durch
das Nachströmen kalter Zuluft wird verhindert. Während dieser Phase ist die Betriebsart, die
am Regler eingestellt wurde, unwirksam. Im Anschluss schaltet der Regler das Lüftungsgerät
wieder in die ursprünglich eingestellte Betriebsart.
Standardmäßig ist ein auswaschbarer Staubfilter der Klasse G4 (ISO Coarse ≥ 60%) unauffällig
und leicht zugänglich in die Innenblende integriert. Dieser filtert grobe Stäube und allergene
Partikel (wie z. B. grobe Blütenpollen) aus der Luft, bevor diese in den Innenraum gelangen
können. Die Staubfilter können saisonal unabhängig eingesetzt werden. Für besondere Anfor-
derungen sind optional Pollen- und Aktivkohlefilter erhältlich.
Ein dezentrales Lüftungssystem basiert auf einer freien Luftbewegung zwischen einzelnen
Paaren von Lüftungsgeräten. Daher dürfen innen liegende Türen nicht luftdicht verschlossen
sein. Sorgen Sie für geeignete Überströmmaßnahmen zur Schaffung eines Raumverbundes:
Luftspalt von ca. 10 mm unterhalb der Tür, Herausdrehen der Türangeln um 5 mm, Einsatz
eines Lüftungsgitters oder andere (Querlüftung).
Die Bedienung des Lüftungsgerätes erfolgt über einen Regler des inVENTer-Systems. Abhän-
gig vom Regler können die verschiedene Betriebsarten und Funktionen eingestellt werden.

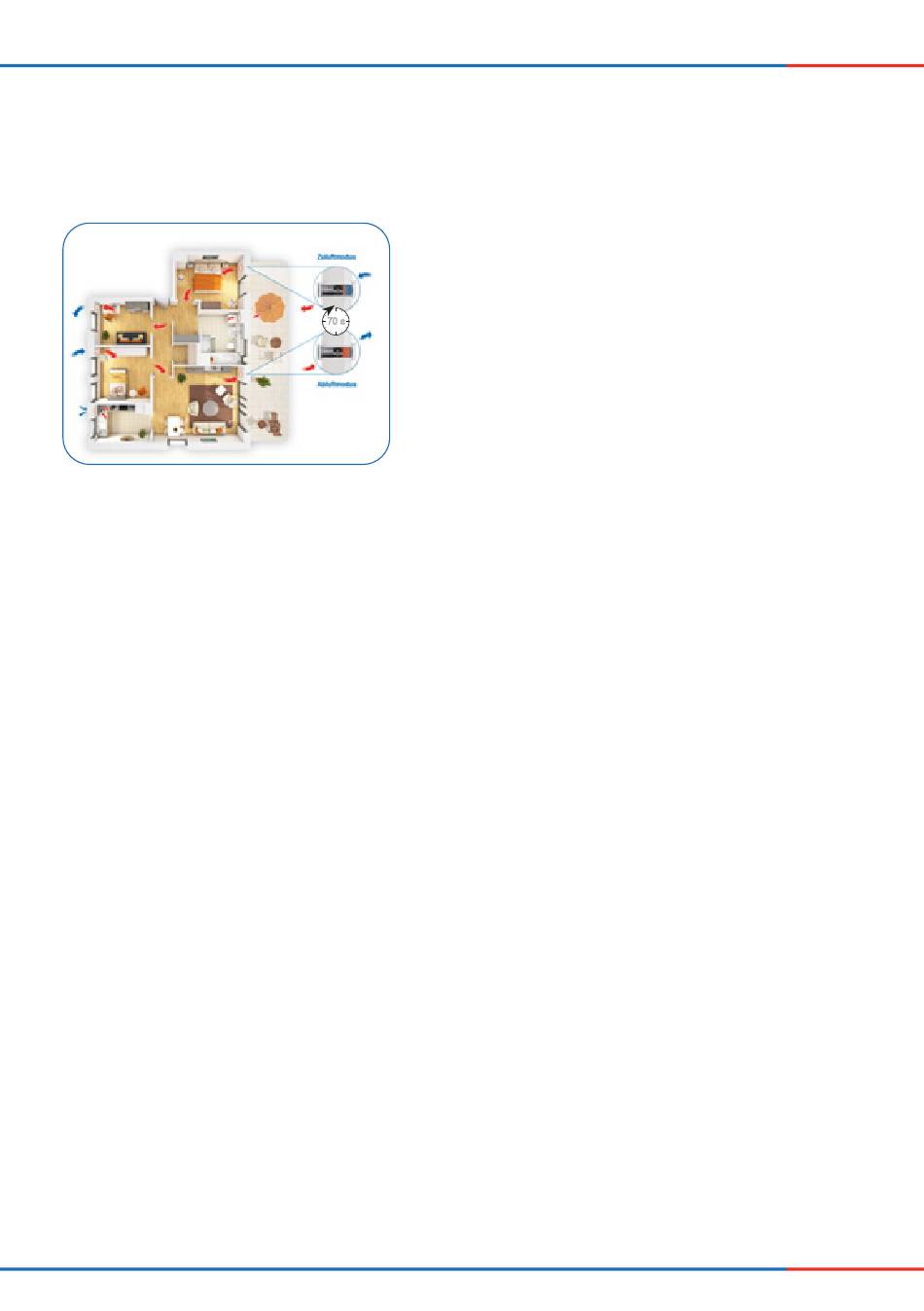

Das Lüftungssystem arbeitet nach dem Prinzip der
Wärmerückgewinnung durch Richtungswechsel des
Ventilators. Der integrierte Wärmespeicher lädt sich mit
der Wärmeenergie der Raumluft auf, wenn sie nach außen
70 s strömt (Abluft). Nach 70 Sekunden wechselt der Rever-
sier-Ventilator Xenion jeweils die Drehrichtung. Nach
dem Wechsel der Drehrichtung gibt er die gespeicherte
Wärmeenergie an die zugeführte Außenluft (Zuluft) ab.
Damit dieses Prinzip korrekt funktioniert und die
Druckstabilität im Raum gewährleistet ist, muss die
Zuluftmenge jederzeit der Abluftmenge entsprechen,
