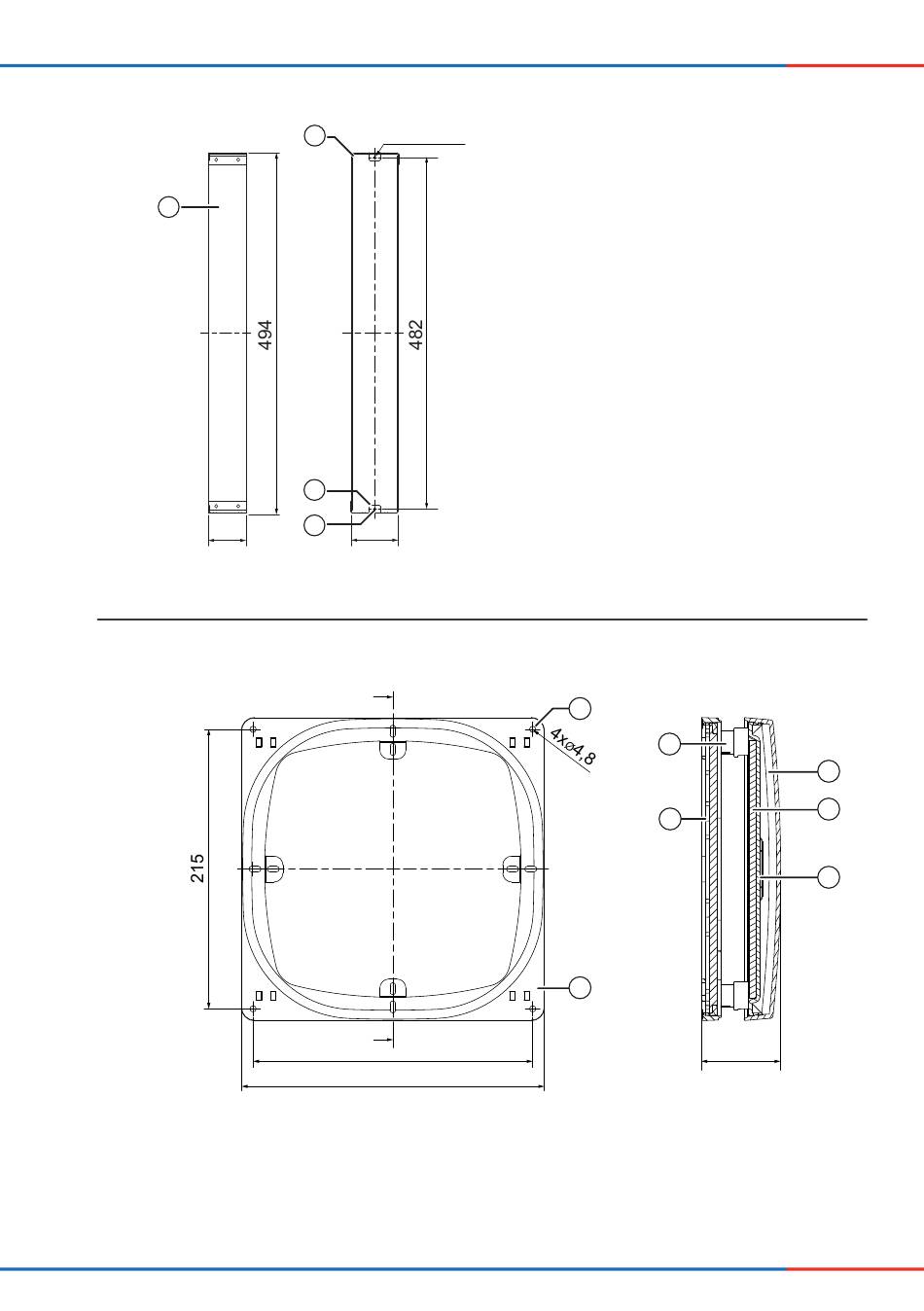

Abbildung 11: Maßzeichnung Schiebehülse Flachkanal
Innenblende Flair
Abbildung 12: Maßzeichnung Innenblende Flair V-233x233
1 Abdeckung Innenblende
2 Schalldämmeinsatz (optional)
3 Halteplatte IB V-233x233
4 Grundplatte Innenblende
2 x M3
66
A
A
215
□
233
Lüftungsgerät iV-Smart+
MONTAGEVORBEREITUNG
1 Metallhülse
2 Befestigungslaschen
Laibungsgitter
3 Gewinde-Bohrung (2 x)
6
5
4
4
5 Abstandshalter (4 x)
6 Befestigungsbohrung Innenwand,
Ø 6 mm, 40 mm tief (4 x)
