EINBAU UND MONTAGE

4 Einbau und Montage
Lesen
Sie das Kapitel vor dem Einbau sorgfältig durch, um Einbaufehler zu vermeiden. Die
Montage und der Anschluss des Lüftungssystems muss durch qualifiziertes Personal erfolgen.
4.1 Lieferumfang prüfen
Überprüfen Sie die Lieferung bei Erhalt, anhand des Lieferscheines, auf Vollständigkeit und
Transportschäden. Reklamieren Sie fehlende Positionen unverzüglich.
1a
1c

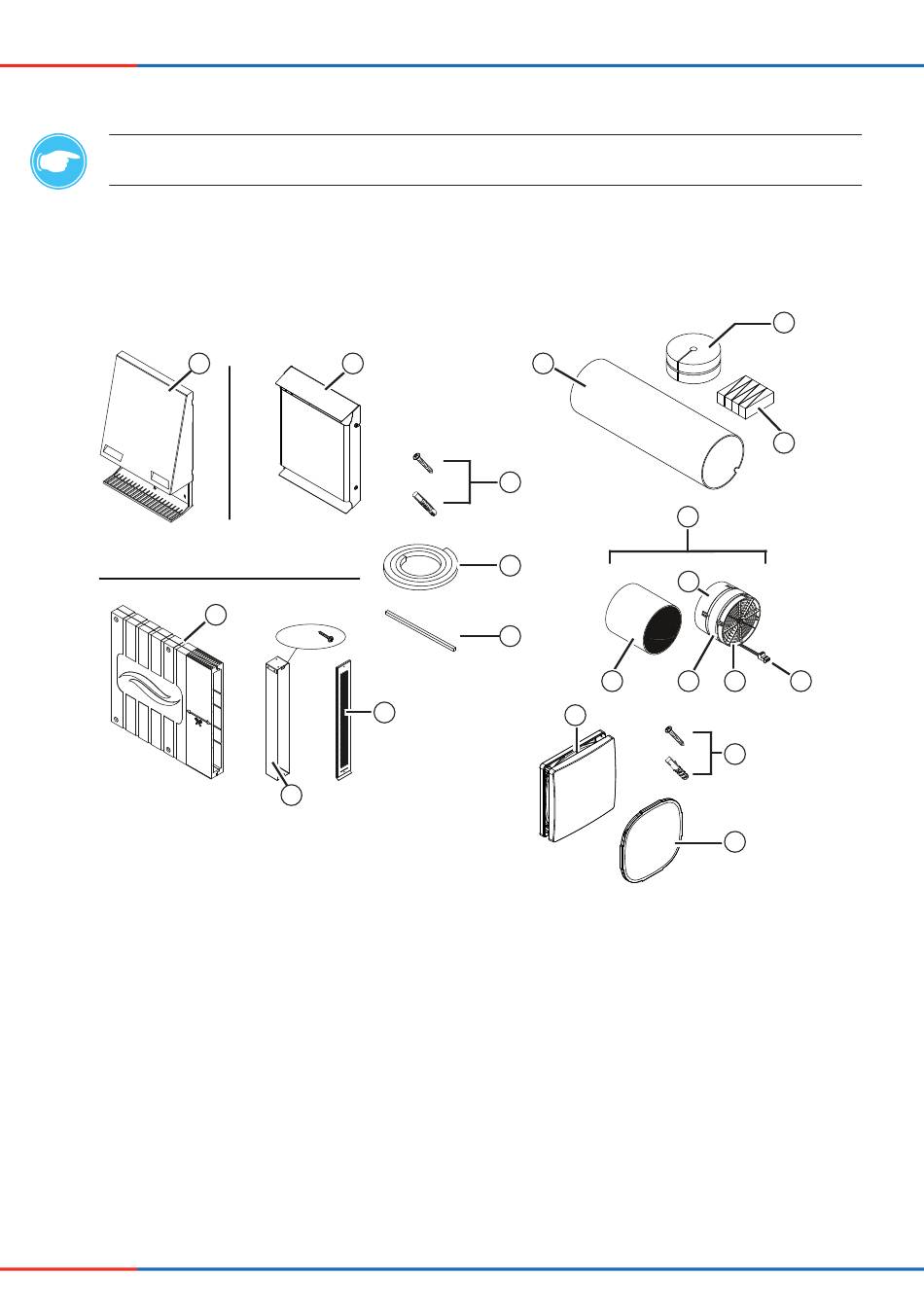

Abbildung 13: Standardkomponenten Lüftungsgerät iV-Smart+
1 Außenabschluss
iV-Smart+ Standard
1 a: Wetterschutzhaube Flex
1 b: Wetterschutzhaube Smart
iV-Smart+ Corner
1 c: Flachkanal Corner
1 d: Schiebehülse mit Putzdeckel
(vormontiert)
1 e: Laibungsgitter
iV-Smart+ Standard und Corner
1 f: Befestigungselemente Außenwand
1 g: Dichtungsband
1 h: Anschlagband
22
Lüftungsgerät iV-Smart+
1b
4x
4x
2x
1e
1d
• Montage- und Bedienungsanleitung
2
1f
1g
1h
3a
4
4x
4x
2 Wandeinbauhülse R-D160
2 a: Styropor-Scheiben
2 b: Montagekeil-Set
3 Einschub Wärmespeicher iV-Smart+
3 a: Gedämmter Wärmespeicher
3 b: Leitwerk Standard (45 mm)
3 c: Reversier-Ventilator Xenion
3 d: Leitwerk Slim (16 mm)
3 e: BUS-Steckverbindung
4 Innenblende Flair
4 a: Befestigungsmaterial Innenwand
4 b: Staubfilter G4 (ISO Coarse ≥ 60%)
2a
2b
3
3b
3c 3d 3e
4a
4b
