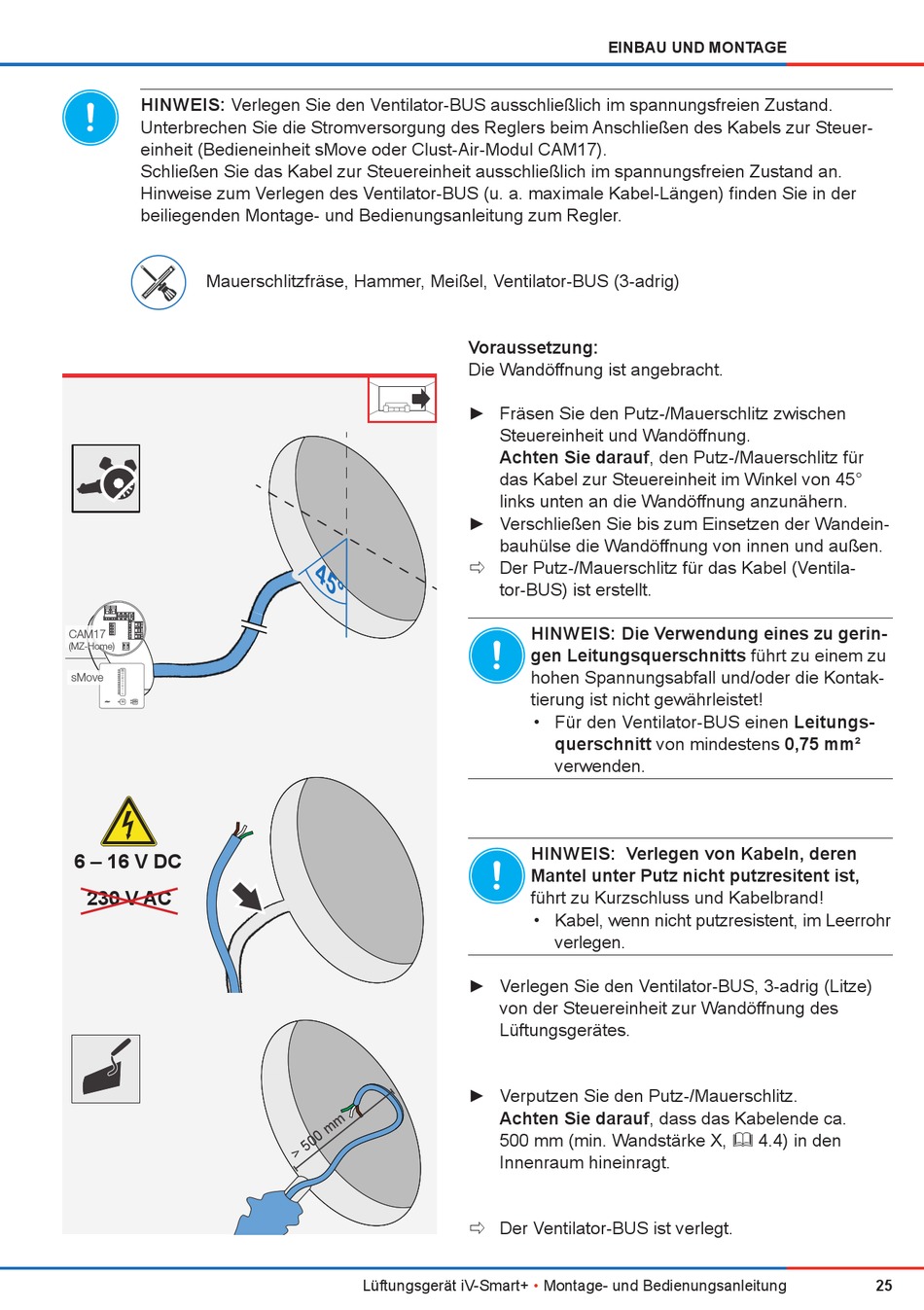

inVENTer iV-Smart+ Montage- Und Bedienungsanleitung Seite 25

HINWEIS: Verlegen Sie den Ventilator-BUS ausschließlich im spannungsfreien Zustand.
Unterbrechen Sie die Stromversorgung des Reglers beim Anschließen des Kabels zur Steuer-
einheit (Bedieneinheit sMove oder Clust-Air-Modul CAM17).
Schließen Sie das Kabel zur Steuereinheit ausschließlich im spannungsfreien Zustand an.
Hinweise zum Verlegen des Ventilator-BUS (u. a. maximale Kabel-Längen) finden Sie in der
beiliegenden Montage- und Bedienungsanleitung zum Regler.
Mauerschlitzfräse, Hammer, Meißel, Ventilator-BUS (3-adrig)
CAM17
(MZ-Home)
sMove
6 – 16 V DC
230 V AC
Voraussetzung:
Die Wandöffnung ist angebracht.
► Fräsen Sie den Putz-/Mauerschlitz zwischen
Steuereinheit und Wandöffnung.
Achten Sie darauf, den Putz-/Mauerschlitz für
das Kabel zur Steuereinheit im Winkel von 45°
links unten an die Wandöffnung anzunähern.
► Verschließen Sie bis zum Einsetzen der Wandein-
bauhülse die Wandöffnung von innen und außen.
Der Putz-/Mauerschlitz für das Kabel (Ventila-

tor-BUS) ist erstellt.
HINWEIS: Die Verwendung eines zu gerin-
gen Leitungsquerschnitts führt zu einem zu
hohen Spannungsabfall und/oder die Kontak-
tierung ist nicht gewährleistet!
• Für den Ventilator-BUS einen Leitungs-
HINWEIS: Verlegen von Kabeln, deren
Mantel unter Putz nicht putzresitent ist,
führt zu Kurzschluss und Kabelbrand!
• Kabel, wenn nicht putzresistent, im Leerrohr
► Verlegen Sie den Ventilator-BUS, 3-adrig (Litze)
von der Steuereinheit zur Wandöffnung des
Lüftungsgerätes.
► Verputzen Sie den Putz-/Mauerschlitz.
Achten Sie darauf, dass das Kabelende ca.
500 mm (min. Wandstärke X,  4.4) in den
Innenraum hineinragt.
Der Ventilator-BUS ist verlegt.

Lüftungsgerät iV-Smart+ •
EINBAU UND MONTAGE
querschnitt von mindestens 0,75 mm²
verwenden.
verlegen.
