EINBAU UND MONTAGE
4.5

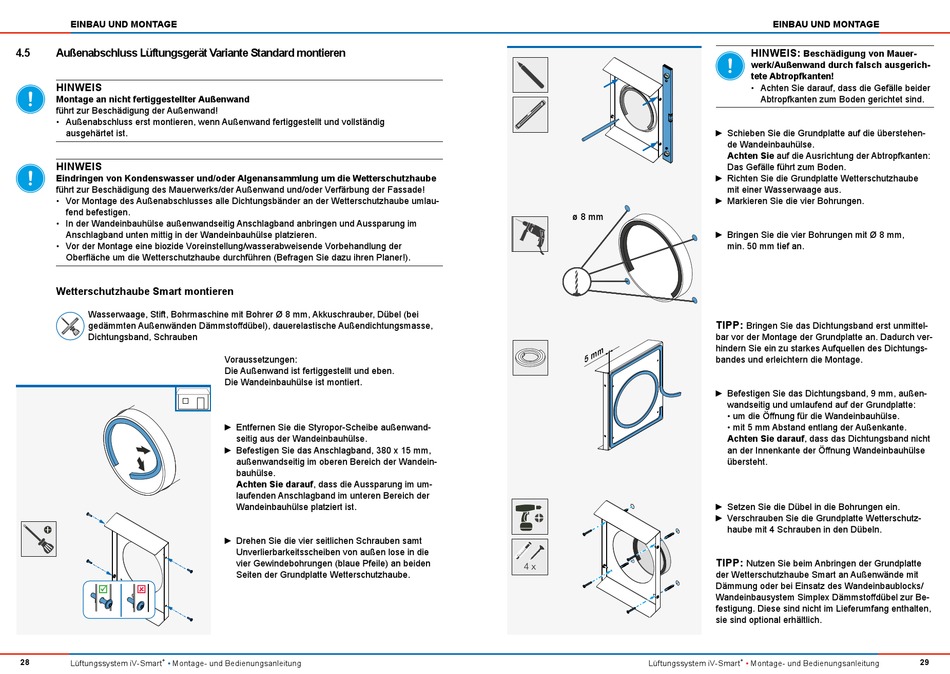

Außenabschluss Lüftungsgerät Variante Standard montieren
HINWEIS
Montage an nicht fertiggestellter Außenwand
führt zur Beschädigung der Außenwand!
• Außenabschluss erst montieren, wenn Außenwand fertiggestellt und vollständig
ausgehärtet ist.
HINWEIS
Eindringen von Kondenswasser und/oder Algenansammlung um die Wetterschutzhaube
führt zur Beschädigung des Mauerwerks/der Außenwand und/oder Verfärbung der Fassade!
• Vor Montage des Außenabschlusses alle Dichtungsbänder an der Wetterschutzhaube umlau-
fend befestigen.
• In der Wandeinbauhülse außenwandseitig Anschlagband anbringen und Aussparung im
Anschlagband unten mittig in der Wandeinbauhülse platzieren.
• Vor der Montage eine biozide Voreinstellung/wasserabweisende Vorbehandlung der
Oberfläche um die Wetterschutzhaube durchführen (Befragen Sie dazu ihren Planer!).
Wetterschutzhaube Smart montieren
Wasserwaage, Stift, Bohrmaschine mit Bohrer Ø 8 mm, Akkuschrauber, Dübel (bei
gedämmten Außenwänden Dämmstoffdübel), dauerelastische Außendichtungsmasse,
Dichtungsband, Schrauben
28
+
Lüftungssystem iV-Smart
•
Montage- und Bedienungsanleitung
Voraussetzungen:
Die Außenwand ist fertiggestellt und eben.
Die Wandeinbauhülse ist montiert.
► Entfernen Sie die Styropor-Scheibe außenwand-
seitig aus der Wandeinbauhülse.
► Befestigen Sie das Anschlagband, 380 x 15 mm,
außenwandseitig im oberen Bereich der Wandein-
bauhülse.
Achten Sie darauf, dass die Aussparung im um-
laufenden Anschlagband im unteren Bereich der
Wandeinbauhülse platziert ist.
► Drehen Sie die vier seitlichen Schrauben samt
Unverlierbarkeitsscheiben von außen lose in die
vier Gewindebohrungen (blaue Pfeile) an beiden
Seiten der Grundplatte Wetterschutzhaube.
ø 8 mm
m
5 m
4 x
Lüftungssystem iV-Smart
EINBAU UND MONTAGE
HINWEIS:
Beschädigung von Mauer-
werk/Außenwand durch falsch ausgerich-
tete Abtropfkanten!
• Achten Sie darauf, dass die Gefälle beider
Abtropfkanten zum Boden gerichtet sind.
► Schieben Sie die Grundplatte auf die überstehen-
de Wandeinbauhülse.
Achten Sie auf die Ausrichtung der Abtropfkanten:
Das Gefälle führt zum Boden.
► Richten Sie die Grundplatte Wetterschutzhaube
mit einer Wasserwaage aus.
► Markieren Sie die vier Bohrungen.
► Bringen Sie die vier Bohrungen mit Ø 8 mm,
min. 50 mm tief an.
TIPP:
Bringen Sie das Dichtungsband erst unmittel-
bar vor der Montage der Grundplatte an. Dadurch ver-
hindern Sie ein zu starkes Aufquellen des Dichtungs-
bandes und erleichtern die Montage.
► Befestigen Sie das Dichtungsband, 9 mm, außen-
wandseitig und umlaufend auf der Grundplatte:
• um die Öffnung für die Wandeinbauhülse.
• mit 5 mm Abstand entlang der Außenkante.
Achten Sie darauf, dass das Dichtungsband nicht
an der Innenkante der Öffnung Wandeinbauhülse
übersteht.
► Setzen Sie die Dübel in die Bohrungen ein.
► Verschrauben Sie die Grundplatte Wetterschutz-
haube mit 4 Schrauben in den Dübeln.
TIPP:
Nutzen Sie beim Anbringen der Grundplatte
der Wetterschutzhaube Smart an Außenwände mit
Dämmung oder bei Einsatz des Wandeinbaublocks/
Wandeinbausystem Simplex Dämmstoffdübel zur Be-
festigung. Diese sind nicht im Lieferumfang enthalten,
sie sind optional erhältlich.
+
•
Montage- und Bedienungsanleitung
29
